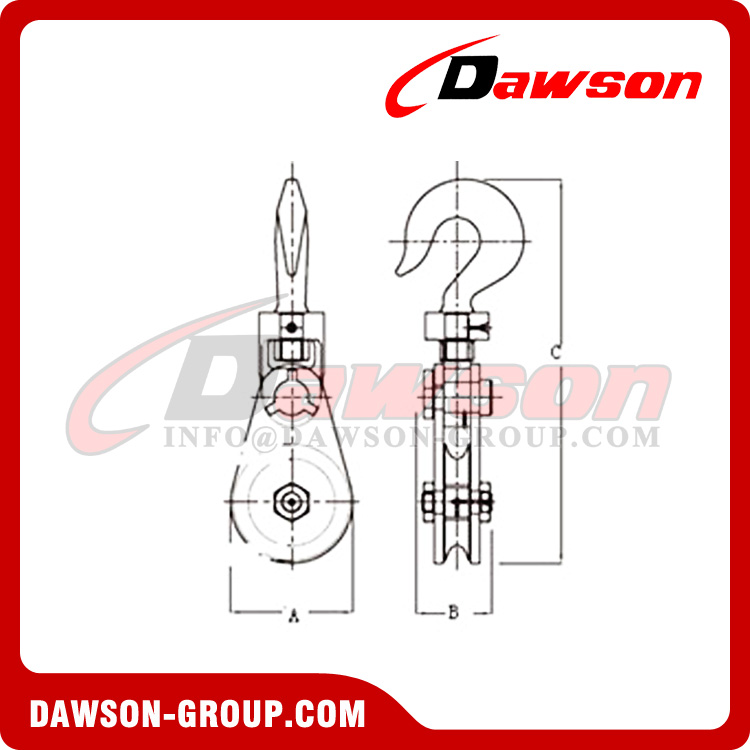

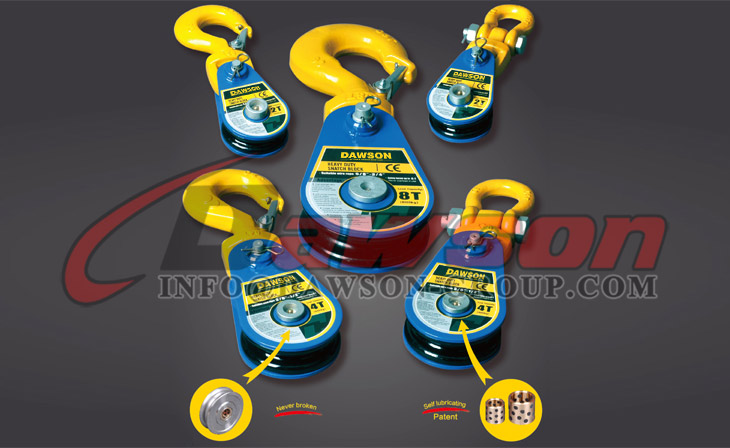

ドーソン ヘビーデューティ スナッチ ブロック フック付き (鍛造鋼製シーブ)
商品番号。 | 使用荷重 | プーリー直径 | 適用ワイヤロープ | D | W | H | L | 単重 |
タイプ | (トン) | (で。) | (んん) | (んん) | (んん) | (んん) | (んん) | (KG) |
2111-3''×2T | 2 | 3 | 7--9 | 75 | 76 | 54 | 237 | 2.2 |
2111-4.5''×4T | 4 | 4.5 | 10--12 | 115 | 116 | 71 | 355 | 6.8 |
2111-6''×8T | 8 | 6 | 16--19 | 152 | 155 | 90 | 495 | 12.2 |

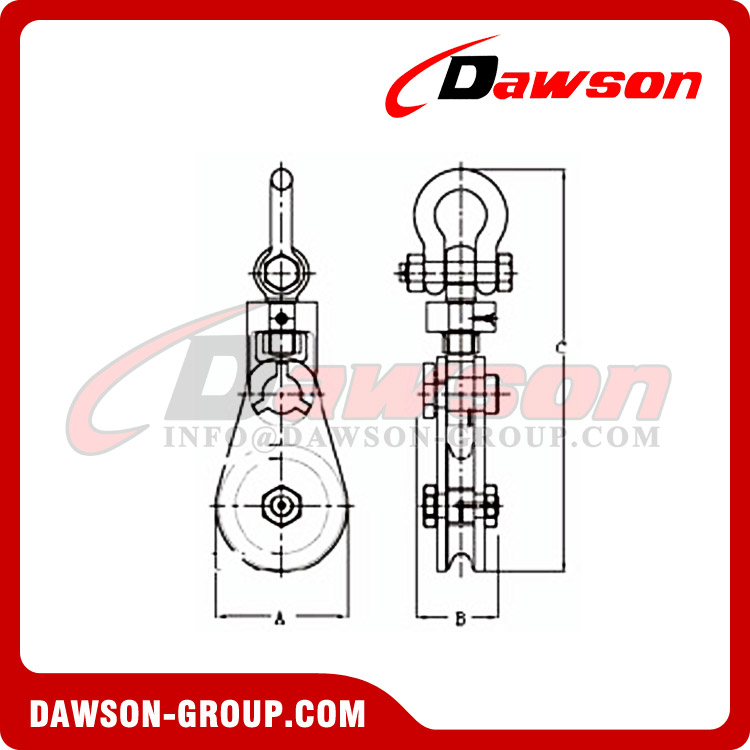

頑丈なシャックル付きスナッチブロック(鍛造鋼製シーブ)
商品番号。 | 使用荷重 | プーリー直径 | 適用ワイヤロープ | D | W | H | L | 単重 |
タイプ | (トン) | (で。) | (んん) | (んん) | (んん) | (んん) | (んん) | (KG) |
2121-3''×2T | 2 | 3 | 7--9 | 75 | 76 | 54 | 237 | 2.3 |
2121-4.5''×4T | 4 | 4.5 | 10--12 | 115 | 116 | 71 | 355 | 6.7 |
2121-6''×8T | 8 | 6 | 16--19 | 152 | 155 | 90 | 495 | 13.6 |
テクノロジーの利点:
1. すべての主要部品は高張力合金鋼で鍛造され、表面処理が施されています。
2. 4:1 安全係数、CE 証明書、EN 13157 および ASME 30.26 に適合
3. 炭素鋼のシーブとグリースニップルを装備しており、操作や修理に便利で、耐用年数も延長されます。
4. DS-JDB 自己潤滑滑り軸受は、頻繁にグリースを注ぐ必要がなく、静かで便利です。これは国家特許です。
5. 永続的な製品バッチ番号、ブロックを簡単に追跡できます。
6. 鍛造鋼製シーブまたは熱間圧延鋼製シーブを装備しています。
7。 クライアントの要件に応じてカスタマイズされます。

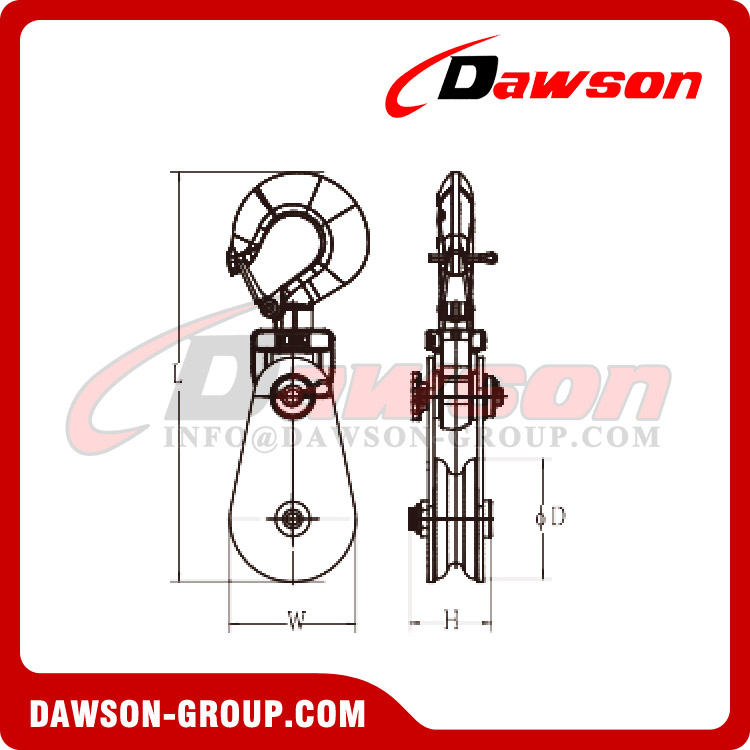

フック付強力スナッチブロック(熱間圧延鋼製シーブ)
商品番号。 | 使用荷重 | プーリー直径 | 適用ワイヤロープ | D | W | H | L | 単重 |
タイプ | (トン) | (で。) | (んん) | (んん) | (んん) | (んん) | (んん) | (KG) |
2111-6''×8T | 8 | 6 | 16-19 | 152 | 155 | 90 | 495 | 12.2 |
2111-6''×10T | 10 | 6 | 16-19 | 152 | 155 | 95 | 520 | 17 |
2111-8''×8T | 8 | 8 | 20-22 | 202 | 205 | 103 | 551 | 21 |
2111-10''×10T | 10 | 10 | 24-26 | 254 | 260 | 115 | 562 | 35 |
2111-10''×12T | 12 | 10 | 24-26 | 254 | 260 | 115 | 705 | 39 |
2111-10''×15T | 15 | 10 | 19-22 | 254 | 260 | 135 | 713 | 56 |
2111-10''×20T | 20 | 10 | 25-29 | 254 | 257 | 150 | 777 | 60 |
2111-12''×12T | 12 | 12 | 24-26 | 304 | 307 | 133 | 801 | 58 |
2111-12''×15T | 15 | 12 | 19-22 | 304 | 307 | 135 | 804 | 60 |
2111-12''×20T | 20 | 12 | 25-29 | 304 | 307 | 150 | 833 | 68 |

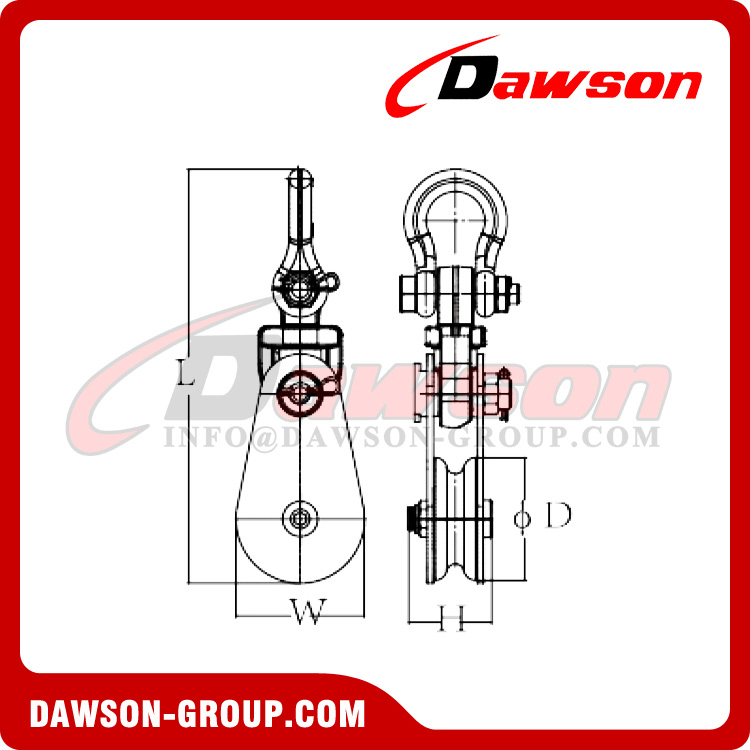

シャックル付強力型スナッチブロック(熱間圧延鋼製シーブ)
商品番号。 | 使用荷重 | プーリー直径 | 適用ワイヤロープ | D | W | H | L | 単重 |
タイプ | (トン) | (で。) | (んん) | (んん) | (んん) | (んん) | (んん) | (KG) |
2121-6”×8T | 8 | 6 | 16-19 | 152 | 155 | 90 | 495 | 13.6 |
2121-6''×10T | 10 | 6 | 16-19 | 152 | 155 | 95 | 520 | 16 |
2121-8''×8T | 8 | 8 | 20-22 | 202 | 205 | 103 | 560 | 19.3 |
2121-10''×10T | 10 | 10 | 24-26 | 254 | 260 | 115 | 679 | 35 |
2121-10''×12T | 12 | 10 | 24-26 | 254 | 260 | 115 | 685 | 40 |
2121-10''×15T | 15 | 10 | 24-26 | 254 | 260 | 135 | 713 | 54 |
2121-10''×20T | 20 | 10 | 25-29 | 254 | 257 | 150 | 777 | 56 |
2121-12''×12T | 12 | 12 | 24-26 | 304 | 307 | 133 | 767 | 56 |
2121-12''×15T | 15 | 12 | 24-26 | 304 | 307 | 135 | 788 | 58 |
2121-12''×20T | 20 | 12 | 25-29 | 304 | 307 | 150 | 833 | 62 |
2121-14''×22T | 22 | 14 | 29-32 | 355 | 360 | 140 | 952 | 112 |
2121-16''×22T | 22 | 16 | 29-32 | 406 | 410 | 140 | 1019 | 122 |
2121-16''×30T | 30 | 16 | 32-35 | 406 | 415 | 155 | 1128 | 164 |
2121-20''×30T | 30 | 20 | 32-35 | 508 | 515 | 184 | 1230 | 213 |
2121-24''×50T | 50 | 24 | 38-42 | 609 | 615 | 189 | 1330 | 340 |
2121-30''×85T | 85 | 30 | 46-50 | 762 | 765 | 236 | 1910 | 590 |
2121-32''×100T | 100 | 32 | 68-72 | 812 | 824 | 310 | 2100 | 650 |
2121-16''×120T | 120 | 35 | 78-82 | 889 | 900 | 330 | 2350 | 700 |
技術の利点 (熱間圧延鋼シーブ):
1.すべての主要部品は高強度合金鋼で鍛造され、表面処理が施されています。
2.4:1 の安全係数、CE 証明書、EN 13157 および ASME 30 に適合します。
3.炭素鋼のシーブとグリースニップルが装備されており、操作や修理に便利であり、耐用年数も延長されます。
4.DS-JDB 自己潤滑滑り軸受は、頻繁にグリースを注ぐ必要がなく、静かで便利です。国家特許です。
5.永久的な製品バッチ番号、ブロックは簡単に追跡できます。
6.鍛造鋼製シーブまたは熱間圧延鋼製シーブを装備しています。
7.クライアントに応じてカスタマイズ 要件。

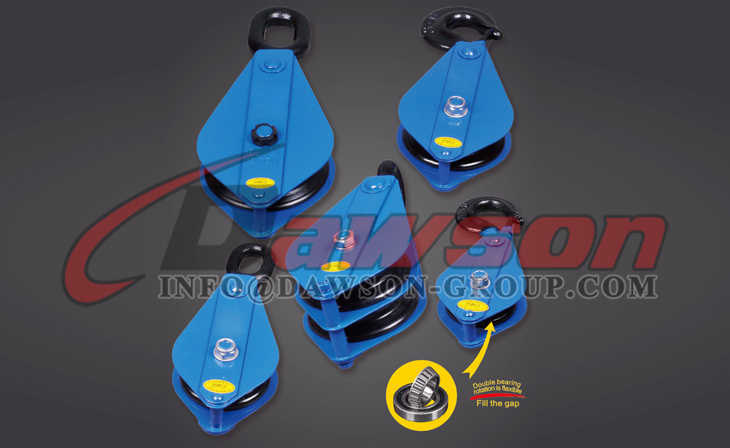

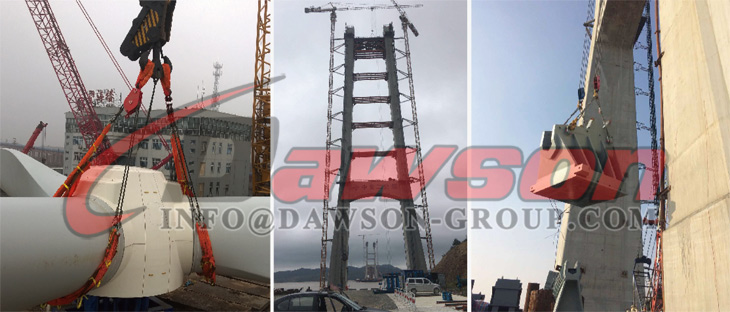

DS-HYシリーズ汎用ブロックのソリューション:
DS-HYシリーズは、林業分野の特性に合わせて当社と機械部巻上機械研究所が共同で研究開発したものです。DS-HQシリーズとは異なり、「DS-HY」シリーズのプーリーブロックは転がり軸受を備えた装置で、より簡単に、より速く回転させることができます。独自の国家規格JB/T9007.2-1999に従って派生しました。 :、中国のブロック産業のギャップを埋めました。
DS-HY、DS-HQシリーズ 一輪ブロック
名前 | サイズ | 定格玉掛け荷重(TON) | 適合鋼線径(mm) | シーブ径(mm) | 梱包箱の容積(cm3) | 1箱(セット)あたりの数量 |
シングルプーリーフック(チェーン・リング)ブロック | DS-HYG(L)K1-0.5 | 0.5 | 5-7 | 85 | 40×40×17 | 20 |
DS-HYG(L)K1-1 | 1 | 7-11 | 105 | 37×37×14 | 10 | |
DS-HYG(L)K1-2 | 2 | 11-14 | 135 | 40×40×17 | 6 | |
DS-HYG(L)K1-3.2 | 3.2 | 12.5-15.5 | 160 | 45×24×16 | 3 | |
DS-HYG(L)K1-5 | 5 | 15.5-18.5 | 202 | 55×32×12 | 2 | |
DS-HYG(L)K1-8 | 8 | 20-23 | 260 | プラスチックブリスター包装 | 1 | |
DS-HYG(L)K1-10 | 10 | 23-24.5 | 280 | プラスチックブリスター包装 | 1 | |
DS-HYG(L)K1-16 | 16 | 28-31 | 345 | プラスチックブリスター包装 | 1 | |
DS-HYG(L)K1-20 | 20 | 31-35 | 390 | プラスチックブリスター包装 | 1 | |
DS-HY(HQ)G(L)K1-32 | 32 | 35-38 | 490 | プラスチックブリスター包装 | 1 | |
DS-HY(HQ)G(L)K1-50 | 50 | 40-43 | 560 | プラスチックブリスター包装 | 1 |
DS-HY、DS-HQシリーズ マルチホイールブロック
名前 | サイズ | 定格玉掛け荷重(TON) | 適合鋼線径(mm) | シーブ径(mm) | 梱包箱の容積(cm3) | 1箱(セット)あたりの数量 |
ダブルシーブフック (揺れるリング) ブロック | DS-HYG(D)2-1 | 1 | 5-7 | 85 | 37×37×14 | 10 |
DS-HYG(D)2-2 | 2 | 7-11 | 106 | 40×40×17 | 8 | |
DS-HYG(D)2-3.2 | 3.2 | 11-14 | 135 | 45×24×16 | 4 | |
DS-HYG(D)2-5 | 5 | 12.5-15.5 | 160 | 45×24×16 | 4 | |
DS-HYG(D)2-8 | 8 | 15.5-18.5 | 202 | プラスチックブリスター包装 | 1 | |
DS-HYG(D)2-10 | 10 | 17-20 | 230 | 1 | ||
DS-HYG(D)2-16 | 16 | 23-24.5 | 300 | 1 | ||
DS-HYG(D)2-20 | 20 | 26-28 | 345 | 1 | ||
DS-HQD2-32 | 32 | 31-35 | 390 | 1 | ||
3シーブ(スイングリング) ブロック | DS-HYG(D)3-3.2 | 3.2 | 7.7-11 | 105 | 45×24×16 | 4 |
DS-HYG(D)3-5 | 5 | 11-14 | 135 | 45×24×16 | 2 | |
DS-HYG(D)3-8 | 8 | 12.5-15.5 | 160 | プラスチックブリスター包装 | 1 | |
DS-HYG(D)3-10 | 10 | 15.5-18.5 | 202 | 1 | ||
DS-HYG(D)3-16 | 16 | 17-20 | 230 | 1 | ||
DS-HYG(D)3-20 | 20 | 20-23 | 260 | 1 | ||
DS-HQD3-32 | 32 | 26-28 | 345 | 1 | ||
DS-HQD3-50 | 50 | 31-35 | 435 | 1 | ||
4シーブ(揺動リング) ブロック | DS-HYD4-8 | 8 | 11-14 | 135 | プラスチックブリスター包装 | 1 |
DS-HYD4-10 | 10 | 12.5-15.5 | 160 | 1 | ||
DS-HYD4-16 | 16 | 15.5-18.5 | 202 | 1 | ||
DS-HYD4-20 | 20 | 17-20 | 230 | 1 | ||
DS-HQD4-32 | 32 | 23-24.5 | 300 | 1 | ||
DS-HQD4-50 | 50 | 28-31 | 390 | 1 | ||
5シーブ(スイングリング) ブロック | DS-HYD5-20 | 20 | 15.5-18.5 | 202 | プラスチックブリスター包装 | 1 |
DS-HQD5-32 | 32 | 20-23 | 260 | 1 | ||
DS-HQD5-50 | 50 | 26-28 | 345 | 1 | ||
DS-HQD5-80 | 80 | 31-35 | 435 | 1 | ||
6シーブ(スイングリング) ブロック | DS-HQD6-32 | 32 | 17-20 | 230 | プラスチックブリスター包装 | 1 |
DS-HQD6-50 | 50 | 23-24.5 | 300 | 1 | ||
DS-HQD6-80 | 80 | 26-28 | 390 | 1 | ||
DS-HQD6-100 | 100 | 31-35 | 435 | 1 | ||
8シーブ(スイングリング) ブロック | DS-HQD8-80 | 80 | 26-28 | 345 | プラスチックブリスター包装 | 1 |
DS-HQD8-100 | 100 | 28-31 | 390 | 1 | ||
DS-HQD8-160 | 160 | 31-35 | 435 | 1 | ||
DS-HQD8-200 | 200 | 34-38 | 490 | 1 | ||
テンシーブ(スイングリング) ブロック | DS-HQD10-200 | 200 | 31-35 | 435 | プラスチックブリスター包装 | 1 |
テクノロジーの利点:
1. 転がり軸受を搭載しているので摩擦係数が小さく、仕掛けがよりしなやかに回転します。
2. 主要部品は合金鋼で作られており、国家安全基準に優れています。
3. 潤滑剤を充填して組立てますので、一般的なブロックに比べて3倍以上の長寿命となります。
業界ソリューション:
従来の冶金粉末スリーブと銅スリーブは摩耗しやすく、油が摩耗すると構造に影響を与えます。ユーザーが遭遇する問題に応じて、ドーソンブロックの研究センターは常に実験を行っています。最後に、自己潤滑、無給油、減衰、耐摩耗性を備えた DS-JDB 埋め込みソリッドオイル銅合金滑り軸受が開発され、その耐用年数は一般的な冶金粉末セットの 10 倍以上であり、これもまた新しい発明です。業界。

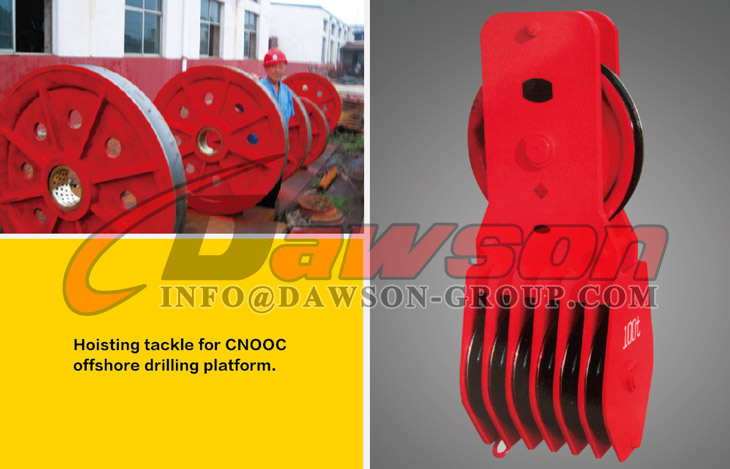

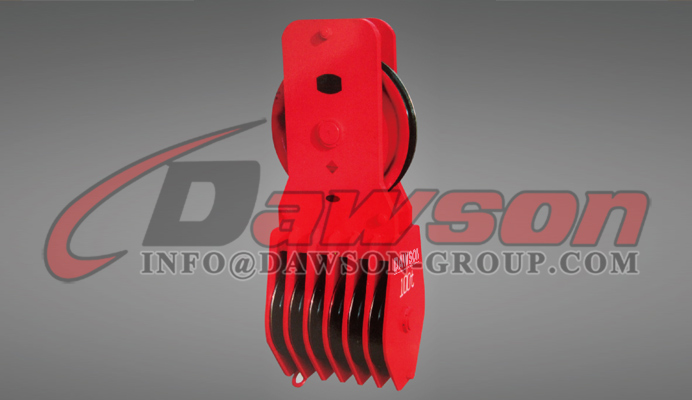

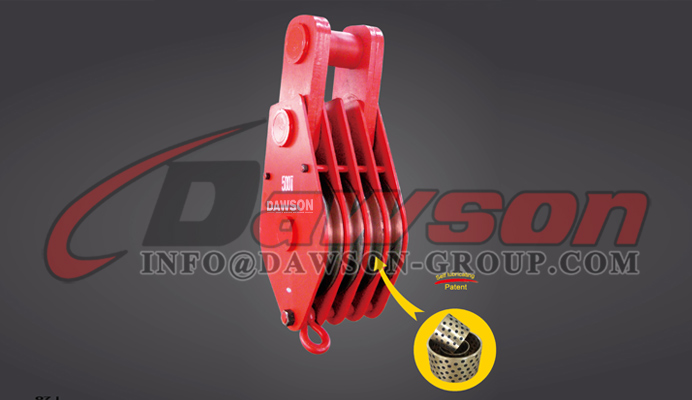

技術的な利点:
DS-JDB 象嵌ソリッドオイルおよび銅合金滑り軸受は、信頼性の高い性能と長寿命という利点があります。通常の青銅ブッシュに比べて10倍以上の耐摩耗性があります。
DS-JDB象嵌ソリッドオイルベアリング銅合金滑り軸受と青銅スリーブの比較
実験圧力 24.5N/mm2 | |||
モデル | 潤滑状態 | 摩耗量(mm) | (時間) |
銅スリーブ | オイル潤滑 | 0.125 | 100 |
DS-JDB 埋込固体油軸受潤滑軸受 | 自己潤滑 | 0.013 | 100 |
業界向けソリューション:

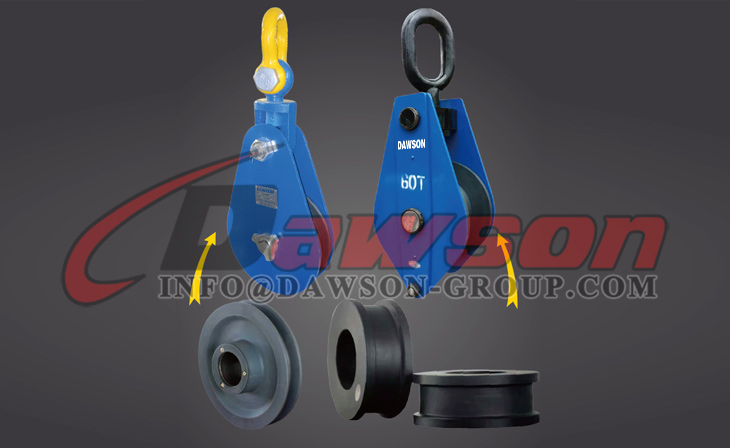

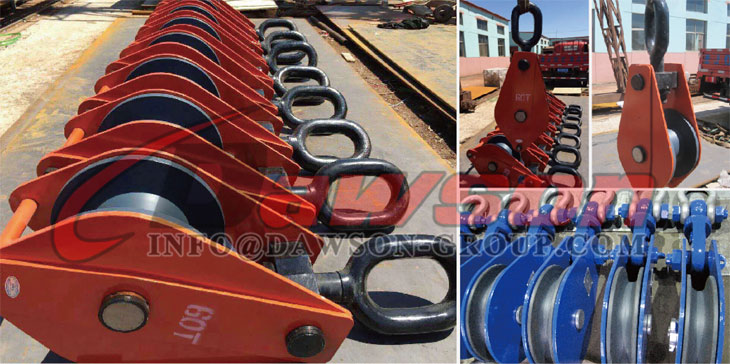

港湾、埠頭、海上建設における吊り上げベルトのニーズに応じて、DS-MC ナイロン ブロックはドーソンの R&D センターと開発されました。プーリーには幅の広いホイールと狭いホイールがあり、さまざまな巻上ベルトの需要に適しています。
DS-MCナイロン製リフティングシーブは次のような特徴があります。
1. DS-MCナイロンシーブは耐摩耗性、自己潤滑性に優れ、摩耗寿命はスチールや鉄シーブに比べて4~5倍です。
2. 二重素材を傷めず、高強度スリングに最適です。
3. 広い温度範囲に対応し、40~100℃の温度範囲で使用可能です。
4. 衝撃を吸収し、異音を発生させず、スムーズな操作が可能です。
5. 軽量、耐食性、非粘着性、水、錆びません。港、ドック、沖合での操作により適しています。
6. 機械加工性能が良く、形状安定性が高い。
DS-MC ナイロン ブロックのパラメータ
外径(mm) | 内径(mm) | 厚さ(mm) |
200 | 40 | 37 |
230 | 45 | 40 |
260 | 45 | 46 |
280 | 50 | 46 |
320 | 75 | 65 |
330 | 60 | 55 |
350 | 60 | 90 |
450 | 80 | 90 |

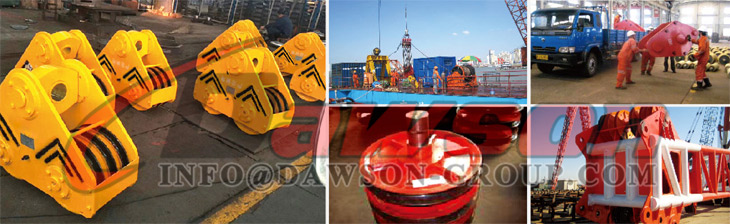

業界ソリューション:

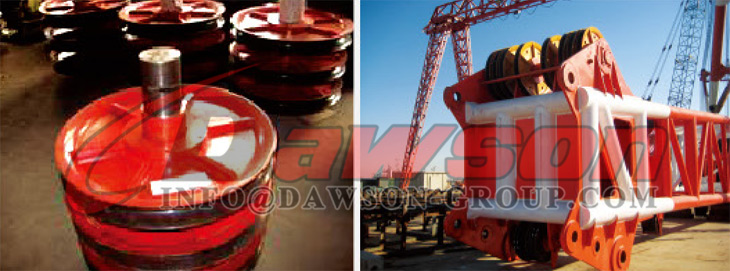

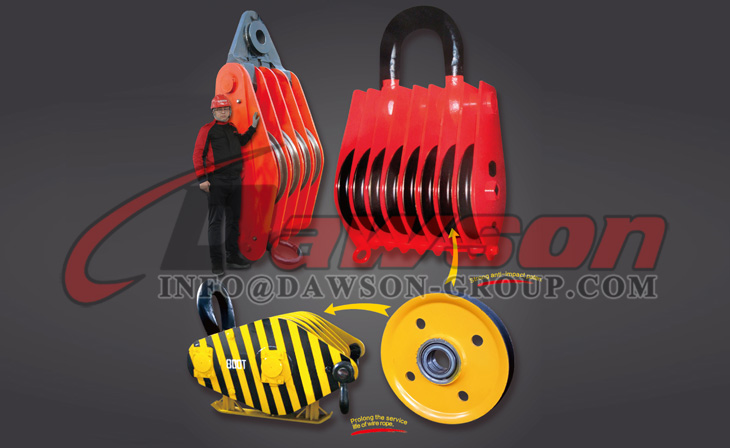

従来のプーリーシーブの欠陥に直面して、ドーソン設計チームはプーリーの耐用年数を決定する重要なコンポーネントであるシーブをアップグレードすることを決定しました。国際規格に従い、中国のJB/T9007.2-1999規格と組み合わせて、「熱間圧延鋼板単板ホイール重量多輪リフティングプーリー」の開発に成功し、青島港の三峡プロジェクトで1000以上使用されています。大規模なプロジェクト。
テクニックの利点:
1. 熱間圧延鋼製ローラースケーターは、伝統的な鋳鉄および鋳鋼製ローラースケーターの代替製品です。一般的なスライド鋳鉄ホイールの壊れやすい現象を回避するために、国内のギャップを埋めるために当社デザインセンターが独自に開発した特許製品です。
2. この製品には、高圧、大荷重、短い生産サイクル、美しい外観、耐久性、安全性、信頼性という利点があります。
3. この製品のプーリーは、国際的な先進技術によって製造された熱間圧延鋼ホイールです。合理的な構造、高荷重、高耐圧を備え、ワイヤロープとの摩擦が軽減されています。

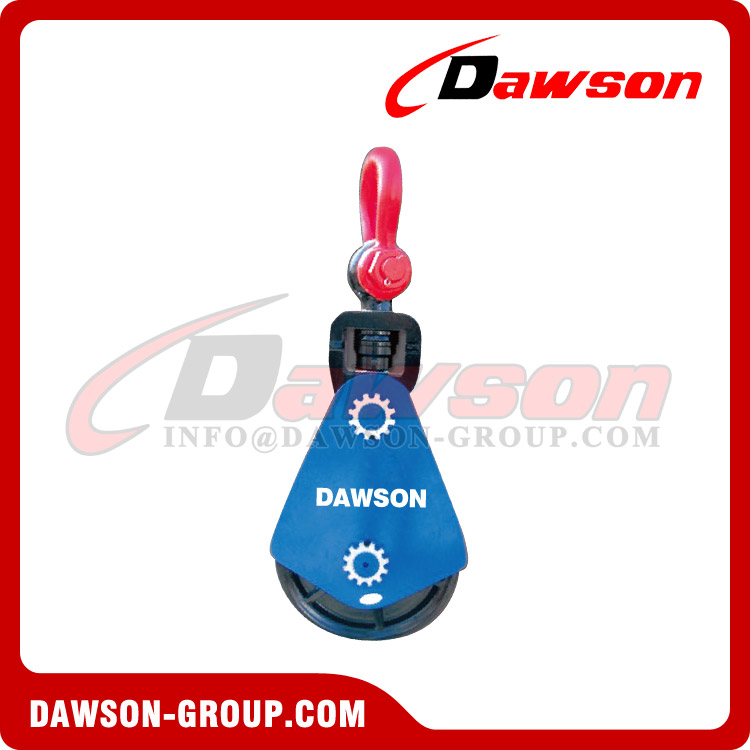

テクニックの利点:
1. シャックルとリフティング軸は合金鋼で鍛造され、熱処理されています。
2. 回転ホイールはスチール製です。
3. サイド付きのサイドボードによりロープの挟み込みを防止します。
4. ナイロンコンポジットブッシュとDS-JDBソリッド油性自己潤滑銅ブッシュを用意しています。
5. リフティングロッドが滑車を持ち上げると、開いてロープで逃げることができます。
6. 操作が簡単なオイルニップル。
7。 定格疲労強度は同等の基準よりも優れています。
業界ソリューション:

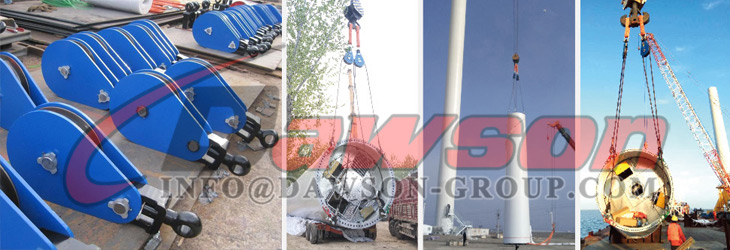

新エネルギーである風力発電は国内外で盛んに行われている。風力発電は環境に優しいクリーンなエネルギーです。一方、ドーソンブロック研究センターが設計した風力発電の吊り上げソリューションは、国内外の設置工事に次々と適用されています。

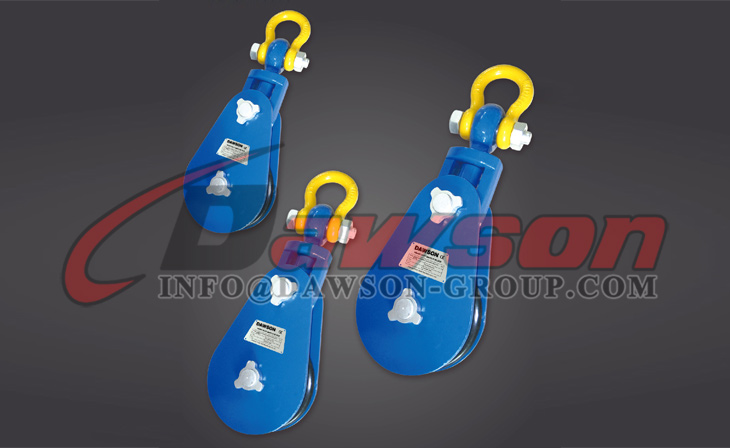

風力発電特殊昇降ケーブルブロックの基本パラメータ
商品番号。 | WLL (Kn) | 適用スチールケーブル(mm) | 仕様(mm) | ||
H | D | D1 | |||
DS-WPB3119-25T | 245 | 31-36 | 1300 | 500 | 540 |
DS-WPB3120-35T | 343 | 34-39 | 1380 | 510 | 545 |
DS-WPB3122-45T | 441 | 39-40 | 1520 | 560 | 690 |
DS-WPB3124-55T | 539 | 40-48 | 1600 | 600 | 630 |
DS-WPB3126-70T | 686 | 48-52 | 1750 | 650 | 680 |
商品番号。 | スリングの荷重 | 片吊りラグ荷重 | ワイドボディシャックル | WPB | ラグボルトと穴の距離 |
DS-WPB3115-35T | 50T | 15T | 35T | 35T | タワーフランジをベースに製作 |
DS-WPB3118-40T | 60T | 18T | 35T | 40T | タワーフランジをベースに製作 |
DS-WPB3118-45T | 65T | 20T | 35T | 45T | タワーフランジをベースに製作 |
DS-WPB3118-50T | 70T | 30T | 50T | 50T | タワーフランジをベースに製作 |
DS-WPB3118-55T | 80T | 35T | 50T | 55T | タワーフランジをベースに製作 |
DS-WPB3118-70T | 100T | 40T | 60T | 70T | タワーフランジをベースに製作 |

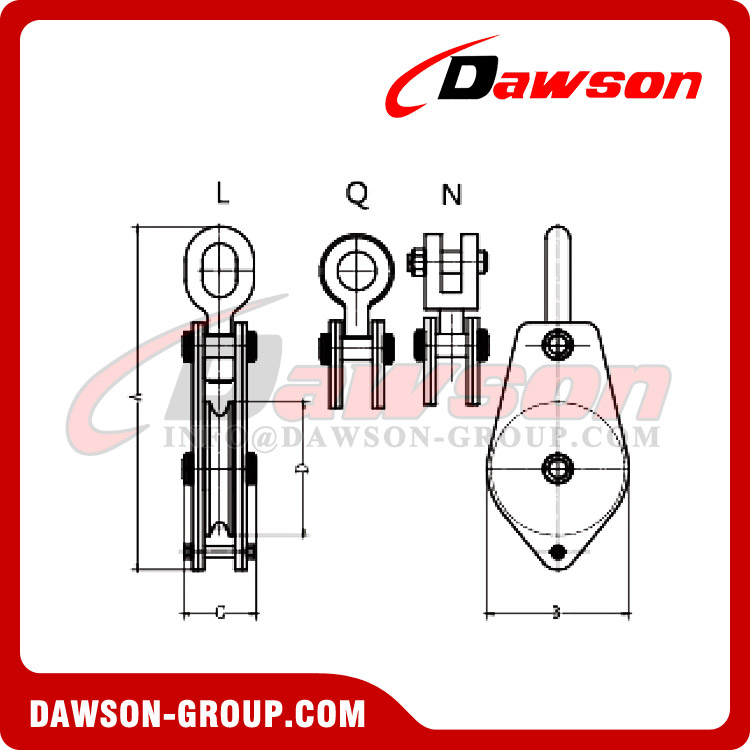

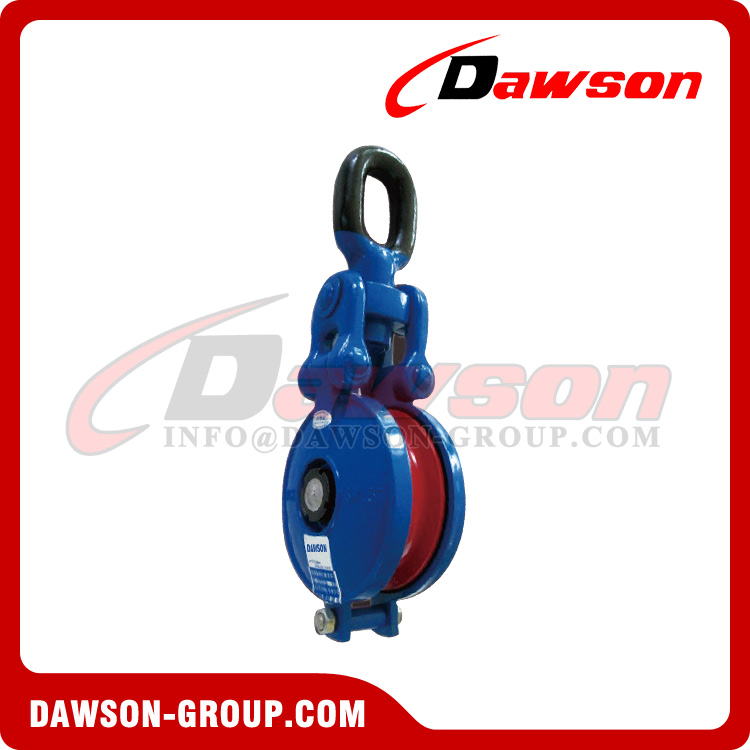

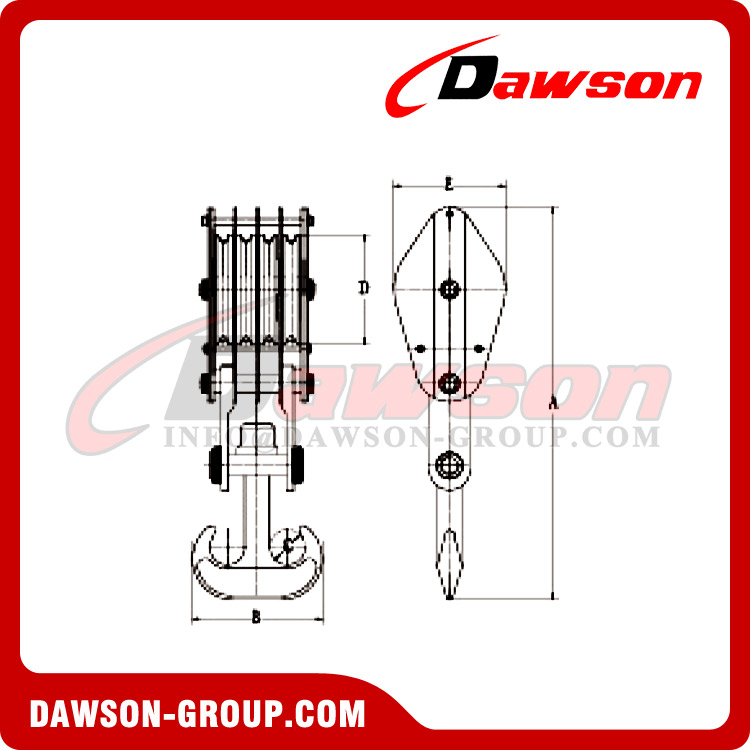

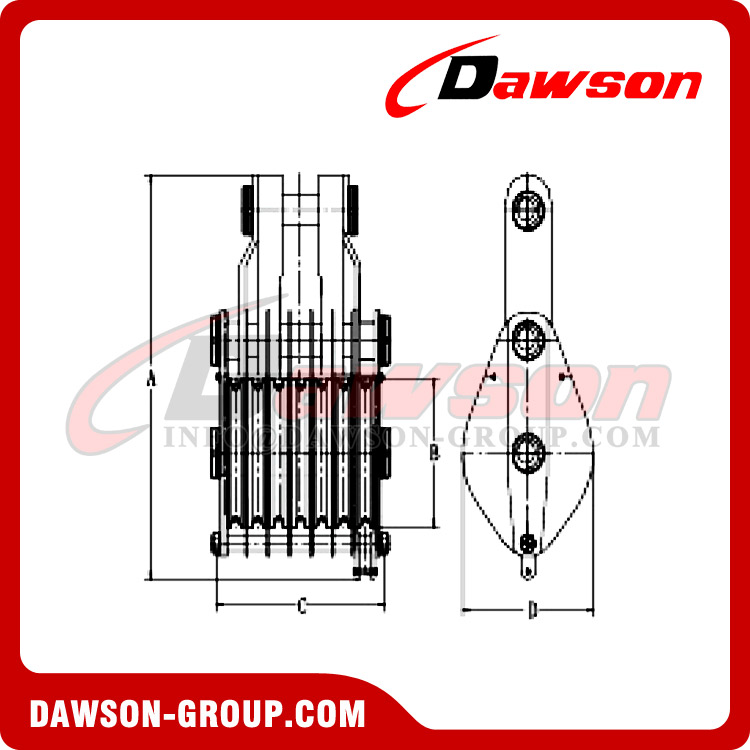

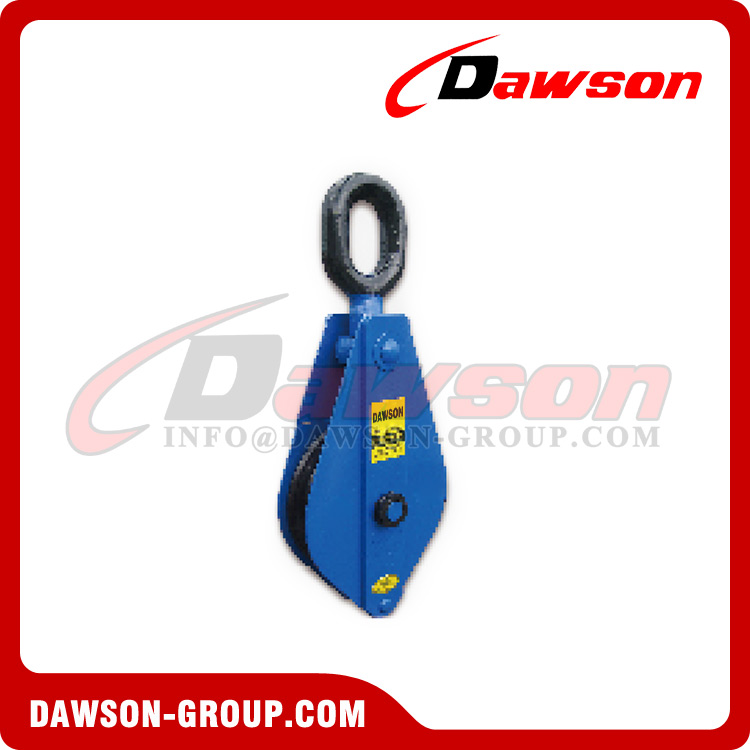

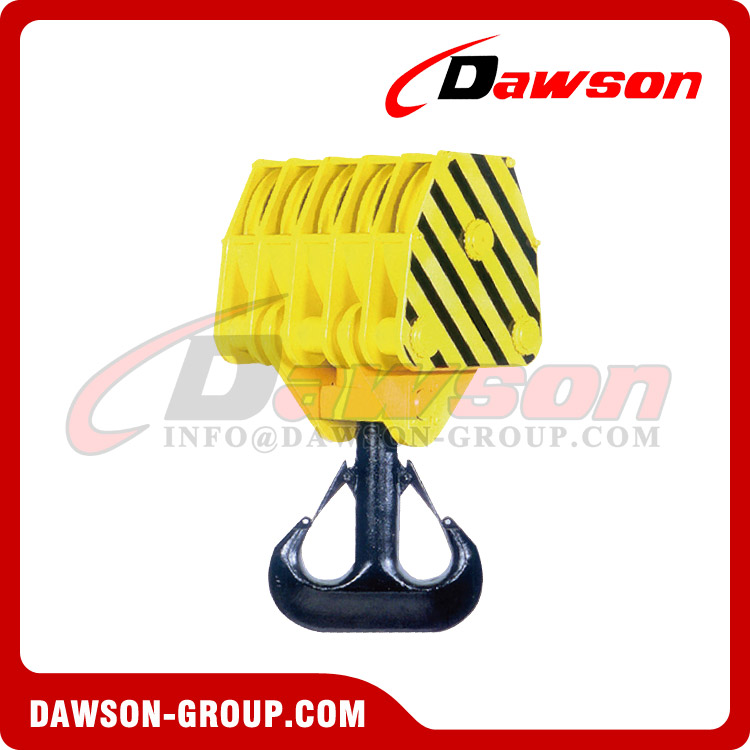

マリンブロック、マリンスチールケーブルブロック、ボートスチールケーブルブロック、シングルシーブマリンブロック、マルチシーブマリンブロック、ダブルフックマリンブロック、タイドグルーブオープニングブロック
テクノロジーの利点:
1. 強化プレートと特殊シール装置により耐食性に優れています。中軸の両側には防水シール装置が取り付けられています。
2. 合金材料: リングとフックは高品質の 20Mn または 35CrMo で作られています。
3. DS-JDB内蔵ソリッド油性銅合金滑り軸受を搭載:衝撃力が大幅に向上します。
4. 付属のチェーンリングとクランプリングは合金鋼鍛造品で、ブッシュは青銅製です。
5. スチールケーブル亀甲は鋼鋳物製です。プーリーは長い円筒ころ軸受により柔軟に回転します。
業界ソリューション
耐腐食性と衝撃力に対する要求があるため、ドーソンブロックデザインセンターは強化プレートと特殊なシール装置を革新して採用しました。これにより衝撃力が大幅に強化され、吊り上げ・引っ張り・押しの安全性が大幅に向上しました。A、B、C、D、ZHC マリンブロックが利用可能です。吊り上げおよび水中運搬のソリューションは、青島造船所、上海造船所、煙台ラッフルズなどを含む数十の造船企業に提供されています。

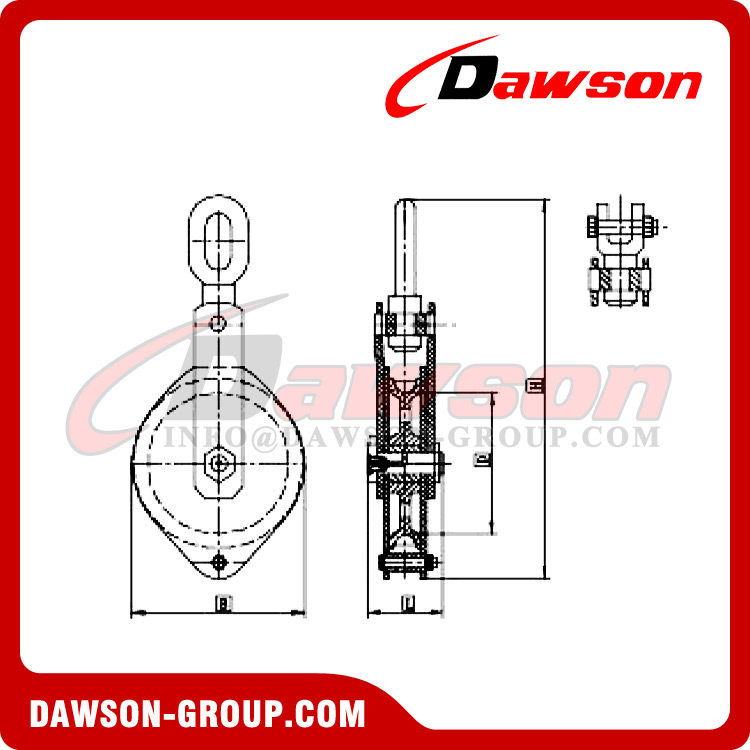

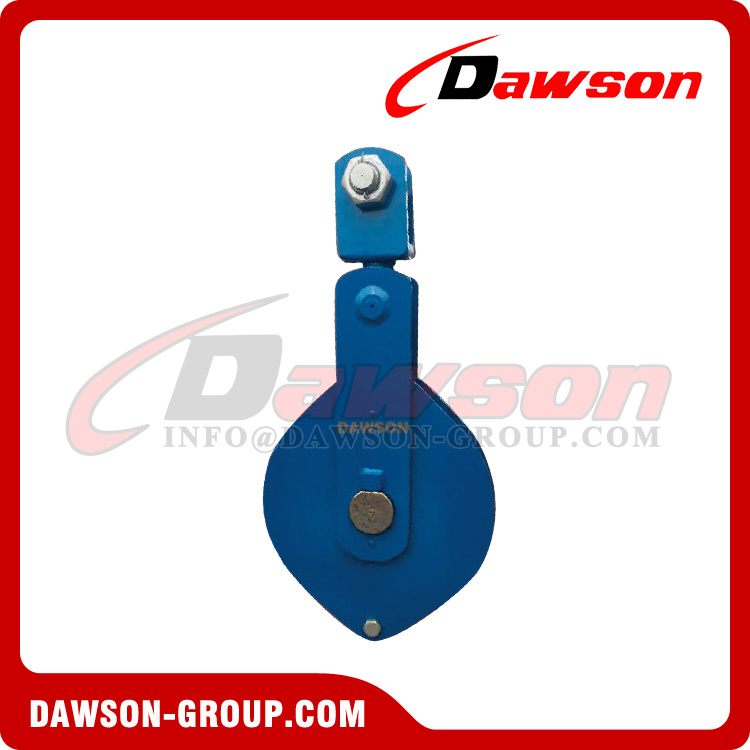

Type Aマリンブロックの基本パラメータ
モデル | WLL(KN) | 適用スチールケーブル径(mm) | 基本パラメータ(mm) | |||
D | B | L | H | |||
DS-A1C(YZ)型 | 10 | 13.5 | 175 | 210 | 88 | 430 |
20 | 15.5 | 200 | 250 | 102 | 566 | |
32 | 19.5 | 250 | 310 | 120 | 680 | |
40 | 21.5 | 285 | 350 | 134 | 740 | |
50 | 26.0 | 335 | 410 | 151 | 872 | |
63 | 28.0 | 365 | 455 | 172 | 965 | |
80 | 32.5 | 420 | 520 | 194 | 1070 | |
100 | 34.5 | 450 | 550 | 208 | 1176 | |
DS-A1CS(YZ)型 | 125 | 32.5 | 420 | 520 | 194 | 1274 |
160 | 34.5 | 450 | 550 | 208 | 1404 | |
DS-A2C(YZ)タイプ | 80 | 15.5 | 200 | 250 | 175 | 640 |
125 | 19.5 | 250 | 310 | 205 | 786 | |
160 | 21.5 | 285 | 350 | 226 | 874 | |
200 | 26.0 | 335 | 410 | 260 | 1015 | |
DS-A2CS(YZ)型 | 100 | 15.5 | 200 | 250 | 175 | 730 |
160 | 19.5 | 250 | 310 | 205 | 900 | |
200 | 21.5 | 285 | 350 | 226 | 995 | |
250 | 26.0 | 335 | 410 | 260 | 1160 |

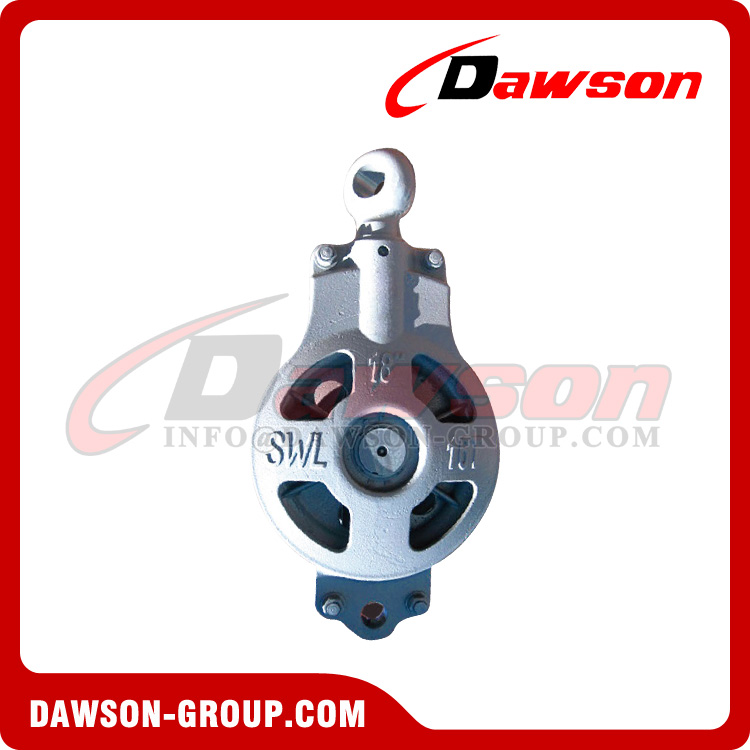

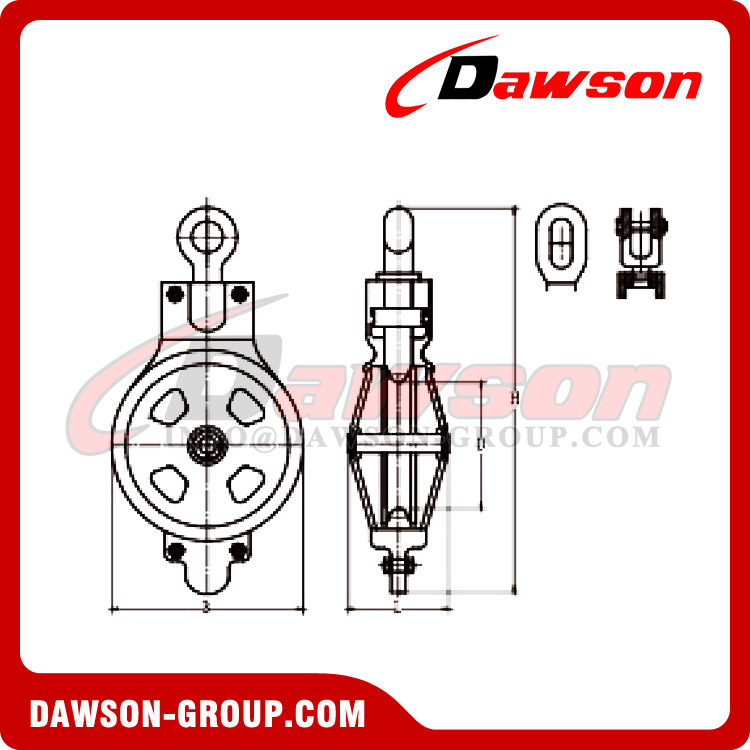

タイプBマリンブロックの基本パラメータ
モデル | WLL(KN) | 適用スチールケーブル径(mm) | 基本パラメータ(mm) | |||
D | B | L | H | |||
DS-BG1C(1Y)タイプ | 32 | 19.5 | 250 | 310 | 134 | 675 |
50 | 26.0 | 335 | 410 | 146 | 866 | |
80 | 32.5 | 420 | 510 | 170 | 1076 | |
100 | 34.5 | 450 | 550 | 186 | 186 | |
DS-BG1CS(1Y)タイプ | 50 | 19.5 | 250 | 310 | 134 | 712 |
80 | 26.0 | 335 | 410 | 146 | 926 | |
120 | 32.5 | 420 | 510 | 170 | 1130 | |
160 | 34.5 | 450 | 550 | 186 | 1150 | |
DS-BZ2C(2Y)型 | 125 | 19.5 | 250 | 310 | 228 | 756 |
200 | 26.0 | 335 | 410 | 250 | 960 | |
DS-BZ2CS(2Y)タイプ | 160 | 19.5 | 250 | 310 | 228 | 790 |
250 | 26.0 | 335 | 410 | 250 | 995 |

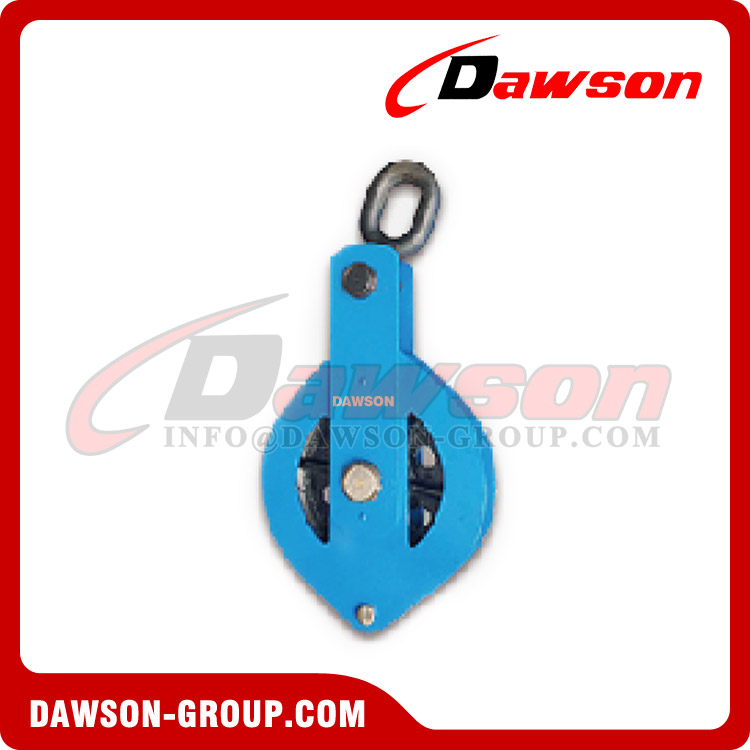

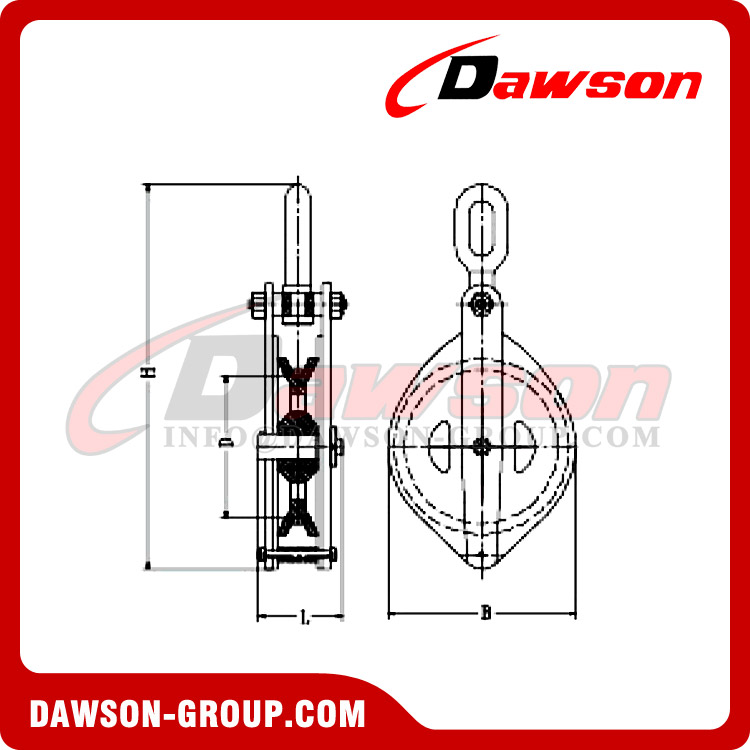

Type C 海洋鋼ケーブルブロックの基本パラメータ
モデル | WLL(KN) | 適用スチールケーブル径(mm) | 基本パラメータ(mm) | |||
D | B | L | H | |||
DS-C1C(G)型 | 10 | 13.0 | 175 | 210 | 88 | 430 |
20 | 15.5 | 200 | 250 | 102 | 566 | |
32 | 19.5 | 250 | 310 | 120 | 680 | |
40 | 21.5 | 285 | 350 | 134 | 740 | |
50 | 26.0 | 335 | 410 | 151 | 872 | |
16 | 13.5 | 175 | 210 | 88 | 516 | |
32 | 15.5 | 200 | 250 | 102 | 658 | |
50 | 19.5 | 250 | 310 | 120 | 780 | |
DS-C1CS(GS)タイプ | 63 | 21.5 | 285 | 350 | 134 | 887 |
80 | 26.0 | 335 | 410 | 151 | 1042 | |
DS-C2C(G)タイプ | 40 | 13.5 | 175 | 210 | 105 | 568 |
80 | 15.5 | 200 | 250 | 130 | 685 | |
125 | 19.5 | 250 | 310 | 150 | 851 | |
160 | 21.5 | 285 | 350 | 166 | 960 | |
200 | 26.0 | 335 | 410 | 188 | 1072 | |
DS-C2CS(GS)タイプ | 50 | 13.5 | 175 | 210 | 105 | 630 |
100 | 15.5 | 200 | 250 | 130 | 777 | |
160 | 19.5 | 250 | 310 | 150 | 968 | |
200 | 21.5 | 285 | 350 | 166 | 1081 | |
250 | 26.0 | 335 | 410 | 188 | 1218 |

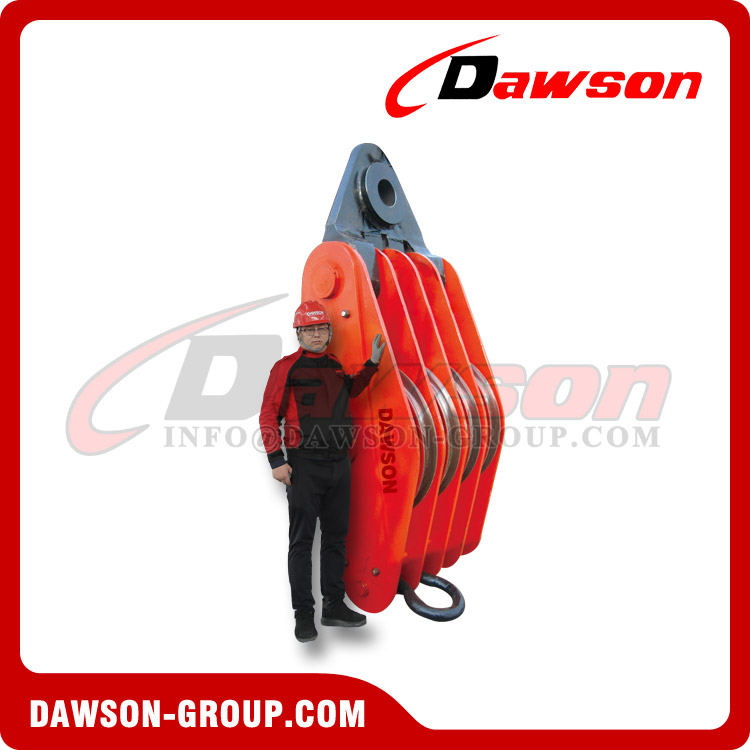

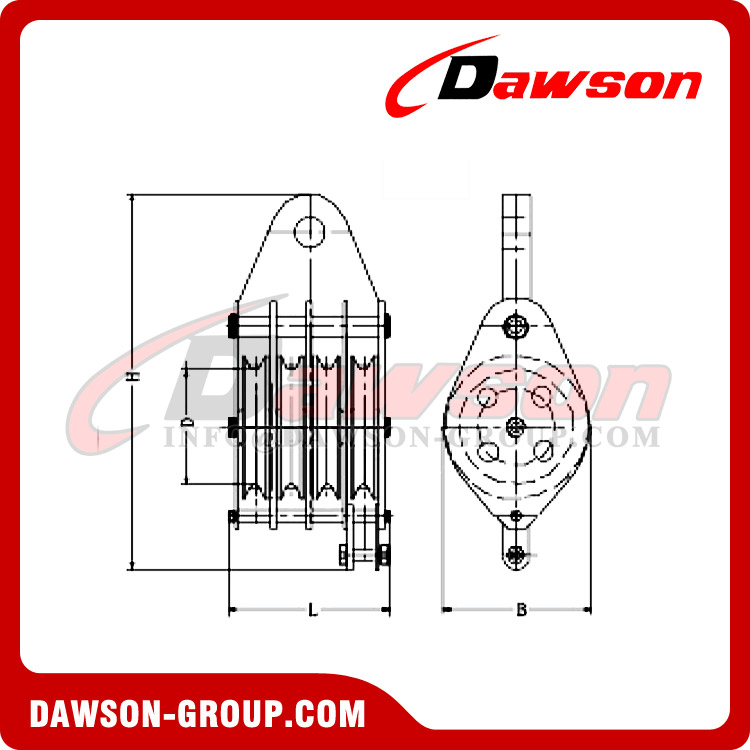

タイプ D ボート鋼ケーブル ブロックの基本パラメータ
モデル | WLL(KN) | 適用スチールケーブル径(mm) | 基本パラメータ(mm) | |||
D | B | L | H | |||
DS-D3型 | 125 | 15.5 | 200 | 250 | 188 | 546 |
200 | 19.5 | 250 | 310 | 208 | 673 | |
250 | 21.5 | 285 | 350 | 238 | 744 | |
300 | 26.0 | 335 | 410 | 264 | 866 | |
400 | 28.0 | 365 | 455 | 290 | 970 | |
500 | 32.5 | 420 | 520 | 308 | 1095 | |
DS-D3S型 | 145 | 15.5 | 200 | 250 | 188 | 643.5 |
232 | 19.5 | 250 | 310 | 208 | 792 | |
290 | 21.5 | 285 | 350 | 238 | 879 | |
350 | 26.0 | 335 | 410 | 264 | 1018 | |
463 | 28.0 | 365 | 455 | 290 | 1139 | |
580 | 32.5 | 420 | 520 | 308 | 1277 | |
DS-D4型 | 250 | 19.5 | 250 | 310 | 264 | 663 |
320 | 21.5 | 285 | 350 | 302 | 750 | |
400 | 26.0 | 335 | 410 | 335 | 900 | |
500 | 28.0 | 365 | 455 | 368 | 1005 | |
630 | 32.5 | 400 | 520 | 392 | 1131 | |
800 | 34.5 | 450 | 550 | 425 | 1248 | |
DS-D4S型 | 282 | 19.5 | 250 | 310 | 264 | 782 |
360 | 21.5 | 285 | 350 | 320 | 885 | |
450 | 26.0 | 335 | 410 | 335 | 1052 | |
563 | 28.0 | 365 | 455 | 368 | 1174 | |
710 | 32.5 | 420 | 520 | 392 | 1313 | |
900 | 34.5 | 450 | 550 | 425 | 1448 |
ZHC型シングルシーブマリンブロックの基本パラメータ
モデル | 定格荷重(KN) | 適用スチールケーブル径(mm) | A(mm) | B(mm) | C(mm) | D(mm) | ||
L | Q | N | ||||||
DS-ZHC3.2-1L(QN) | 31.36 | 15-17 | 590 | 565 | 536 | 274 | 122 | 260 |
DS-ZHC5-1L(QN) | 49 | 20-22 | 733 | 711 | 675 | 330 | 160 | 300 |
DS-ZHC8-1L(QN) | 78.4 | 22-24 | 885 | 858 | 800 | 385 | 165 | 355 |
DS-ZHC10-1L(QN) | 98 | 24-26 | 1000 | 970 | 930 | 440 | 170 | 410 |
DS-ZHC16-1L(QN) | 156.8 | 26-28 | 1142 | 1108 | 1061 | 490 | 210 | 460 |
DS-ZHC20-1L(QN) | 196 | 28-30 | 1145 | 1110 | 1070 | 490 | 214 | 460 |
ZHC型マルチシーブマリンブロックの基本パラメータ
モデル | 定格荷重(KN) | 適用スチールケーブル径(mm) | 基本パラメータ(mm) | |||
A | B | C | D | |||
DS-125-ZHC550×7Q | 1225 | 28-30 | 550 | 790 | 590 | |
DS-125-ZHC550×7QS | 1525 | |||||
DS-125-ZHC600×7Q | 1225 | 28-30 | 600 | 860 | 640 | |
DS-125-ZHC600×7QS | 1560 | |||||
DS-140-ZHC550×7Q | 1372 | 28-30 | 550 | 810 | 590 | |
DS-140-ZHC550×7QS | 1563 | |||||
DS-100-ZHC550×7Q | 980 | 26-28 | 550 | 700 | 590 | |
DS-100-ZHC550×7QS | 1448 |
SG型マルチシーブダブルフックマリンブロック
モデル | 定格荷重(KN) | 適用スチールケーブル径(mm) | 基本パラメータ(mm) | ||||
A | B | C | D | E | |||
DS-32-ZHC460×4SG | 313.6 | 26-28 | 1895 | 625 | 150 | 460 | 490 |
DS-40-ZHC500×4SG | 392.0 | 26-28 | 2125 | 695 | 180 | 500 | 540 |
DS-32-ZHC550×4SG | 313.6 | 28-30 | 2015 | 625 | 150 | 550 | 590 |
DS-40-ZHC550×4SG | 392.0 | 28-30 | 2175 | 695 | 180 | 550 | 590 |
DS-63-ZHC550×4SG | 617.4 | 28-30 | 1683 | 730 | 200 | 550 | 590 |

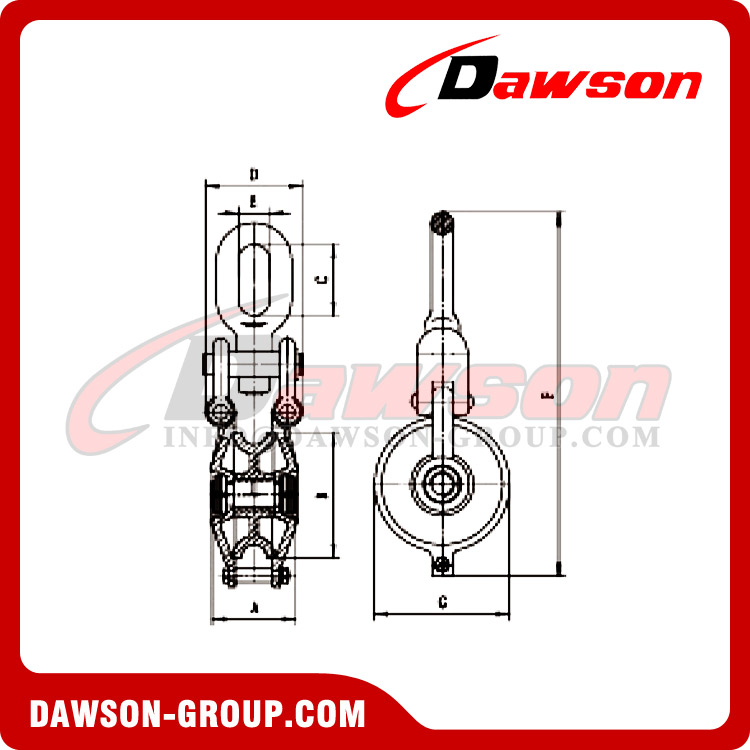

結溝開口ブロック
レアロード(KN) | 適用スチールケーブル径(mm) | 基本パラメータ(mm) | ||||||
A | B | C | D | E | F | G | ||
30 | 18-22 | 84 | 125 | 65 | 96 | 40 | 413 | 140 |
50 | 22-26 | 88 | 150 | 80 | 102 | 40 | 437 | 162 |

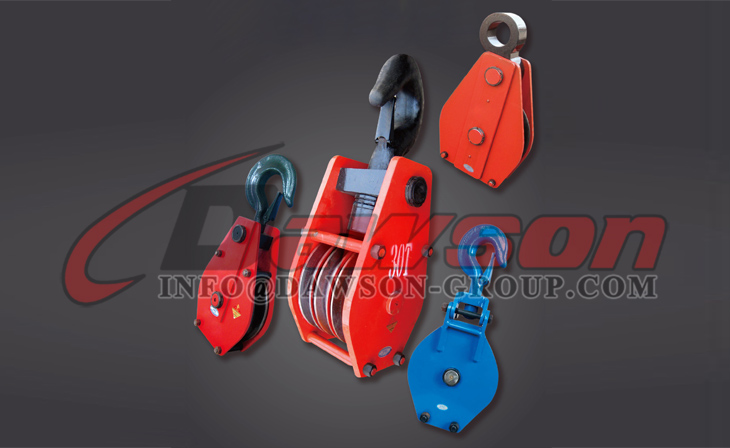

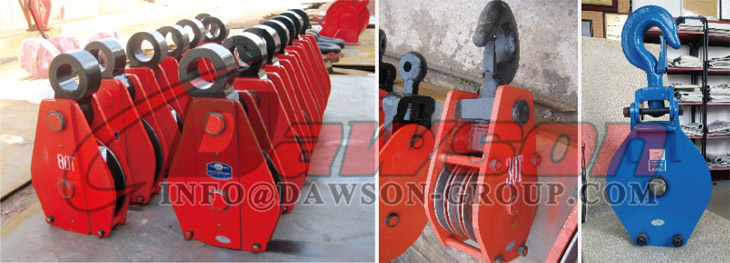

マイニングブロック、特殊吊り具
テクノロジーの利点:
1. ワイヤロープ位置決め及び外れ防止装置により、ワイヤロープが溝から落ちず、ガードプレートやプーリを損傷することがありません。
2. 圧力ベアリング位置決め装置:あらゆる角度での操作に適用可能で、プーリーのエッジとガードプレートが互いに擦れません。
3. 変形を防ぐための強化プレートと厚肉プレートを採用しています。
4. ボルト固定プレート:タックルをより強くします。
業界ソリューション
マイニングブロックは、中国タックル業界の隙間を埋める炭鉱業界向けに、当社が独自に研究した特殊なリフティングタックルです。鉱山内の作業環境は厳しく複雑であるため、水平引きや非直線牽引、様々な角度からの牽引が要求されます。炭鉱用タックルは従来の垂直吊りとは異なり、水平牽引や非直線牽引が要求されます。そこで、ドーソンブロックデザインチームは、稼働調査を通じてクライアントと緊密にコミュニケーションをとり、業界のギャップを埋めるマインタックルを設計しました。
アイテム | モデル | WLL(KN) | ワイヤーロープ径(mm) | D(mm) | ふーむ) | B(mm) | 長さ(mm) |
マインタックル | DS-HY(HQ)G(D)1-10 | 100 | 23-24.5 | 280 | 750 | 316 | 110 |
DS-HY(HQ)G(D)1-16 | 160 | 28-31 | 345 | 905 | 365 | 145 | |
DS-HY(HQ)G(D)1-20 | 200 | 31-35 | 390 | 1065 | 410 | 152 | |
DS-HY(HQ)G(D)1-32 | 320 | 34-38 | 490 | 1280 | 520 | 209 |

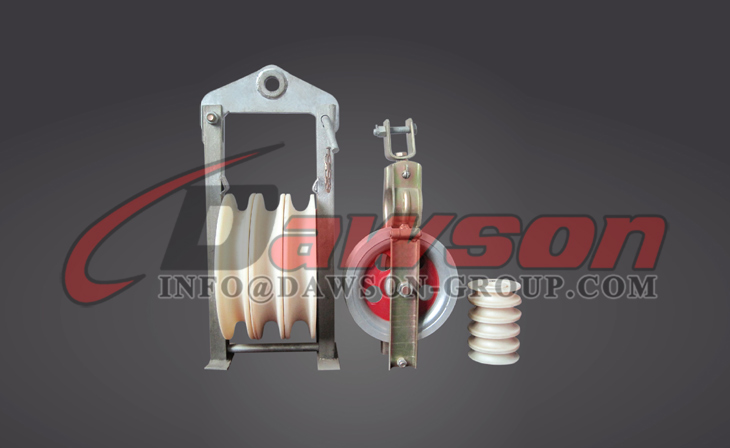

小径ラインタックル
モデル | 適用電線(LGJ) | 定格荷重(KN) | 外径(mm) | ブロック幅(mm) | 重量(kg) |
DS-EPB-∅120 | 25-70 | 5 | 120 | 35 | 1.5 |
DS-EPB-∅160 | 95-120 | 10 | 160 | 40 | 2.5 |
DS-EPB-∅200 | 150-240 | 15 | 200 | 40 | 3.6 |
DS-EPB-∅200 | 150-240 | 15 | 200 | 60 | 4.5 |
DS-EPB-∅270 | 300-400 | 20 | 270 | 60 | 5.6 |
DS-EPB-∅320 | 300-400 | 20 | 320 | 60 | 6.7 |
DS-EPB-∅408 | 400-500 | 20 | 408 | 80 | 13.0 |
用途: この製品は、直線ポールにワイヤーを配置するために使用されます。溝にはプライヤーで接続されたパイプ、ワイヤーロープコネクター、ロータリーコネクターが通っています。
解説: 1. タックルにはフック式、パネル吊り式、リング式があります。したがって、タイプを指定してください。特別仕様はカスタマイズとなります。
高速アングルタックル
モデル | 定格荷重(KN) | プーリー外径(mm) | プーリー幅(mm) | 重量(kg) | 備考 |
DS-EPB-5 | 50 | ∅308 | 75 | 22 | スチールプーリー |
DS-EPB-16 | 160 | ∅600 | 92 | 150 | スチールプーリー |
DS-EPB-30 | 300 | ∅916 | 110 | 200 | スチールプーリー |
用途:ペイオフ時にワイヤーロープのアングルを引っ張るのに。ワイヤーロープ通過速度は80m/minです。
ローラーベアリングとスチールシーブを備えた電動ブロック
モデル | プーリの数 | 定格荷重(KN) | 適用ワイヤロープ(mm) | 重量(kg) |
DS-EPB1×1 | 1 | 10 | ∅7.7 | 3.0 |
DS-EPB1×2 | 2 | 10 | ∅5.7 | 3.0 |
DS-EPB1×3 | 3 | 10 | ∅5.7 | 4.3 |
DS-EPB2×1 | 1 | 20 | ∅11.0 | 4.7 |
DS-EPB2×2 | 2 | 20 | ∅7.7 | 5.3 |
DS-EPB2×3 | 3 | 20 | ∅7.7 | 7.2 |
DS-EPB3×1 | 1 | 30 | ∅12.5 | 6.5 |
DS-EPB3×2 | 2 | 30 | ∅11.0 | 7.8 |
DS-EPB3×3 | 3 | 30 | ∅7.7 | 10.5 |
DS-EPB5×1 | 1 | 50 | ∅15.5 | 9.0 |
DS-EPB5×2 | 2 | 50 | ∅12.5 | 10.8 |
DS-EPB5×3 | 3 | 50 | ∅11.0 | 13.8 |
DS-EPB8×1 | 1 | 80 | ∅18.5 | 14.4 |
DS-EPB8×2 | 2 | 80 | ∅15.5 | 19.0 |
DS-EPB8×3 | 3 | 80 | ∅12.5 | 19.8 |
DS-EPB10×1 | 1 | 100 | ∅20.0 | 21.0 |
DS-EPB10×2 | 2 | 100 | ∅15.5 | 24.0 |
DS-EPB10×3 | 3 | 100 | ∅15.5 | 24.8 |
用途:電線工事中のポールとタワーの組み立て、ワイヤーストリング、吊り上げ装置、その他の過重量作業に適用できます。
備考:ご注文時に開閉タイプ、フックタイプ、リングタイプをご指定下さい。
モデル | 使用荷重(TON) | シーブ径(mm) | ラウンド数 | 適用ワイヤロープ(mm) | 重量(KG) |
DS2-250 | 250 | 750 | 4 | 28.5 | 2500 |
DS2-350 | 350 | 1050 | 5 | 31.7 | 3200 |
DS2-500 | 500 | 1350 | 5 | 35 | 7200 |
DS2-750 | 750 | 1350 | 6 | 38 | 9000 |
駅横の重量物の使用は禁止されています。
テクニックの利点:
1. プーリーはQ345B鋼板を熱間圧延し、ホイール溝は火炎焼き入れしています。
2. ワイヤーロープに合わせたスロットにより、両方の耐用年数が効果的に延長されます。
3. 長い円筒ころ軸受はハブに組み込まれ、それぞれの潤滑油ダクトを設計します。
4. 昇降装置は 35 CrMO 合金鋼で処理されており、積載物の安全性を確保しています。
5. クレーンアセンブリのスラストベアリングは、作業時により柔軟で便利です。
6. 重量を増やすことで速度を上げ、振動をなくし、より安定した動作を実現します。
7。 スライド面には塗装を施し、防錆処理も施しております。

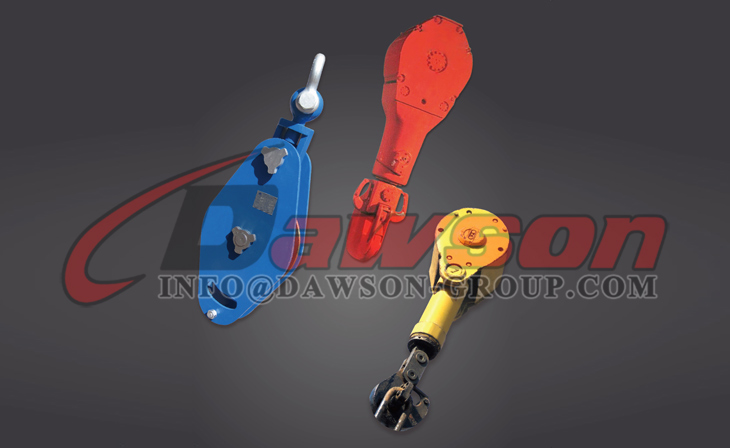

油田パイプブロック
モデル | 使用荷重(TON) | シーブ径(mm) | 適用ワイヤロープ(mm) | 重量(KG) |
DS3-1-75 | 75 | 500 | 22 | 850 |
DS3-2-75 | 75 | 500 | 22 | 880 |
DS3-1-100 | 100 | 600 | 25 | 1250 |
DS3-2-100 | 100 | 600 | 25 | 1300 |
DS3-1-140 | 140 | 760 | 28 | 1900 |
DS3-2-140 | 140 | 760 | 28 | 2200 |
モデル | 使用荷重(TON) | シーブ径(mm) | 適用ワイヤロープ(mm) | 重量(KG) |
DS4-50 | 50 | 430 | 22 | 480 |
DS4-75 | 75 | 500 | 25 | 720 |
DS4-100 | 100 | 610 | 25 | 990 |
DS4-150 | 150 | 760 | 28.5 | 1200 |
テクニックの利点:
1. プーリーはQ345B鋼板を熱間圧延し、ホイール溝は火炎焼き入れしています。
2. ワイヤーロープに合わせたスロットにより、両方の耐用年数が効果的に延長されます。
3. 長い円筒ころ軸受はハブに組み込まれ、それぞれの潤滑油ダクトを設計します。
4. 昇降装置は 35 CrMO 合金鋼で処理されており、積載物の安全性を確保しています。
5. クレーンアセンブリのスラストベアリングは、作業時により柔軟で便利です。
6. 重量を増やすことで速度を上げ、振動をなくし、より安定した動作を実現します。
7。 スライド面には塗装を施し、防錆処理も施しております。

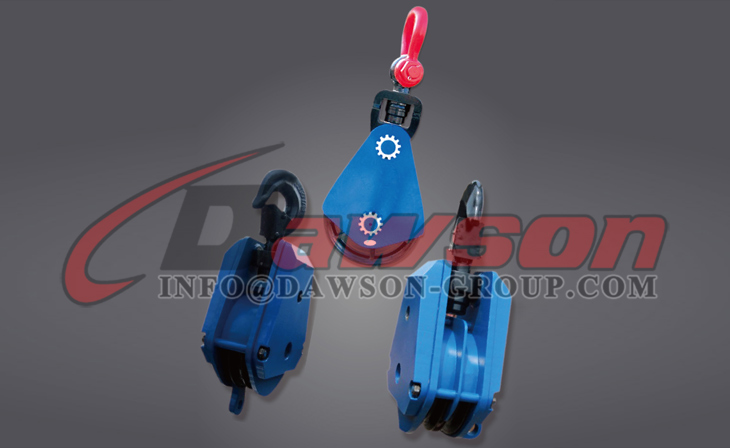

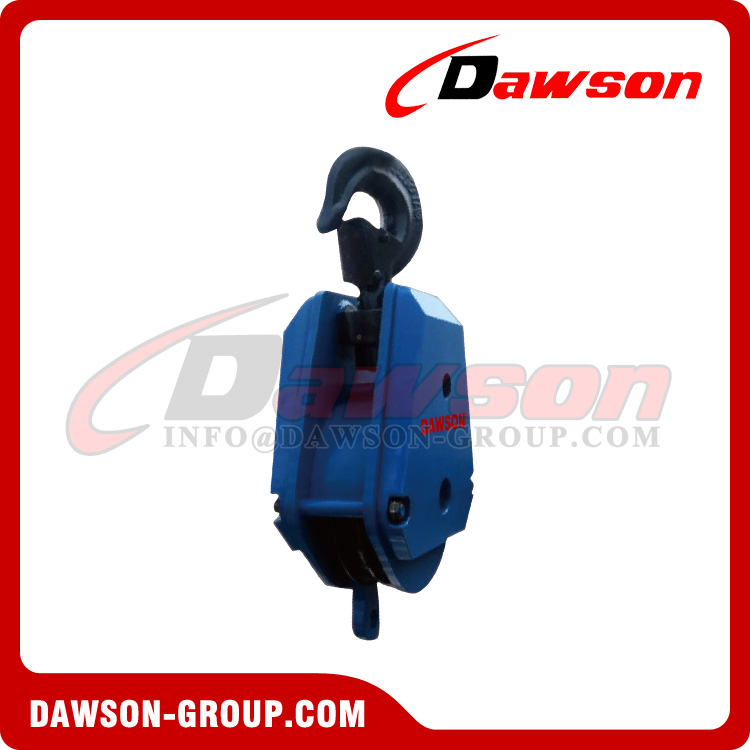

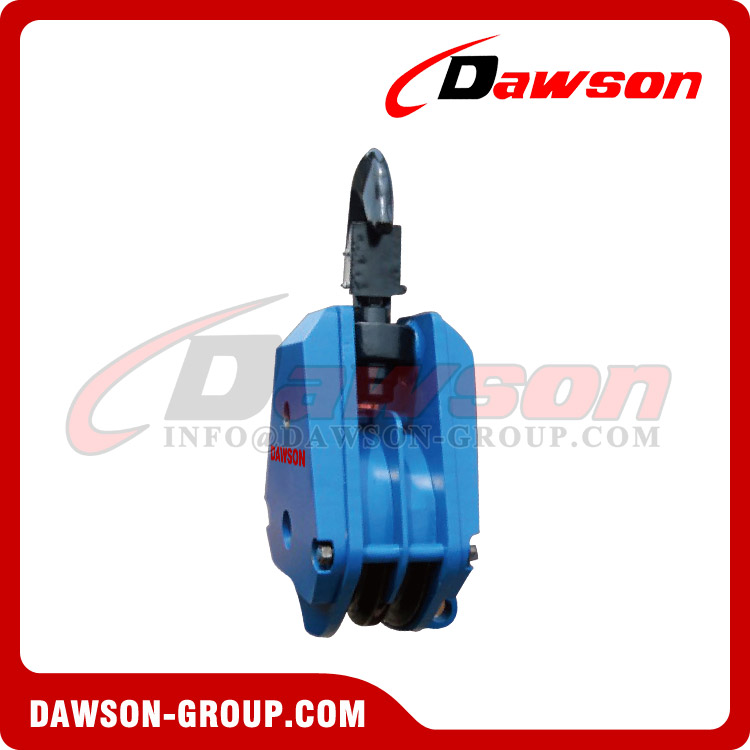

カスタムブロック
吊り上げ荷重(TON) | 適用ワイヤロープ(mm) | プーリー径(mm) | 重量(KG) |
10 | 15-17 | 254 | 162 |
20 | 25-26 | 380 | 216 |
30 | 28-29 | 418 | 279 |
40 | 32-35 | 645 | 380 |
テクニックの利点:
1. 両側のガードプレートにはバランスウェイトが装備されており、巨大な構造をより強固にしています。
2. プーリーはQ345Bプレート製でプーリー溝底部は焼入れ処理が施されています。
3. フックまたはシャックルは高合金鋼製で、焼き入れ焼き戻し熱処理が施されています。
4. ハブにはDS-JDB油銅合金または長尺円筒ころ軸受が装備されています。
5. フックには安全クローズピンが装備されています。
シャックル型マリンブロック
作業量(TON) | プーリー径(mm) | ワイヤーロープ径(mm) | 重量(KG) |
30 | 24-26 | 400 | 120 |
30 | 35-38 | 500 | 125 |
60 | 36-40 | 600 | 220 |
60 | 50-52 | 620 | 225 |
テクノロジーの利点:
1. 主要なテクニカル指標は EU 規格:13157 に準拠しています。
2. 高合金鋼の鍛造および熱処理プロセス。
3. プーリーは熱間圧延鋼プーリーとMCナイロンプーリーを使用しており、-20°の使用に対応します。
4. MCナイロンプーリーはワイヤーロープの寿命を5倍以上に延ばすことができます。
5. 圧延鋼プーリーにはDS-JDB固体油性自己潤滑銅ブッシュが装備されています。
6. 防腐処理後、タックルの表面にコーティングをスプレーします。
熱間圧延鋼プーリーの基本パラメータ
アイテム | D(mm) | B(mm) | 極端な公差 | 適用ワイヤロープ径(mm) | DS-JDB埋込ソリッド油性銅合金シャフトブッシュ Φ(んん) | 長尺円筒ころ軸受モデル(D2) |
熱間圧延鋼製シーブ | 300-390 | 50-60 | +2.0 | 14-15.5 | 50-60 | 42212 |
390-435 | 60-65 | +2.5 | 15.5-17 | 60-70 | 42213 | |
435-490 | 65-70 | +3.0 | 17-20 | 70-75 | 42214 | |
490-560 | 75-80 | +3.5 | 20-24.5 | 75-80 | 42215 | |
560-760 | 80-90 | +4.0 | 24.5-30 | 80-85 | 42216 | |
760-820 | 90-100 | +4.5 | 30-37 | 85-90 | 42217 | |
820-1000 | 100-120 | +5.0 | 37-52 | 90-100 | 42218 | |
1000-1200 | 105-130 | +5.5 | 52-60 | 100-110 | 顧客の要求に応じてカスタマイズ | |
1200-1400 | 110-140 | +6.0 | 60-65 | 110-120 | 顧客の要求に応じてカスタマイズ | |
1400-1600 | 120-150 | +6.5 | 65-70 | 120-130 | 顧客の要求に応じてカスタマイズ |
テクノロジーの利点:
一般的な鋳鉄製シーブに比べて、熱間圧延鋼製シーブは破損することがありませんでした。これは、国内のギャップを埋めてきた従来の鋳鉄および鋳鋼シーブに代わるものです。熱間圧延鋼製シーブは∅150-1800MMまで用意されており、国際的な先進技術が採用されています。その利点は次のとおりです。
1. 引張力や衝撃力に対して非常に強いです。
2. 摩耗に強く、軸受荷重が大きい。寿命は鉄プーリの5倍以上です。
3. プーリ溝に焼入れを施しており、ワイヤロープとの摩擦係数が小さいのでワイヤロープの寿命が長くなります。
業界ソリューション
弊社技術研究所ではタックルのキーパーツ「滑車」を研究してきました。 従来の鋳鉄および鋳鋼プーリーの欠点を解決するために。テストを重ねた「単板」大型多滑車シンギングタックル 熱間圧延鋼製シーブ」 が続々と生産されてきました。このタックルは、三峡ダム、青島港、ラッフルズ掘削プラットフォームボーリング孔などの大規模プロジェクトに適用されています。
焼入れ硬化技術:
この技術によりシーブ溝を焼き入れ硬化させています。ワイヤロープの接触面には抵抗に耐えられる最高の硬度が与えられています。ワイヤーロープにより140°のタッチエリアを生成します。鋼板の表面は焼入れ硬化に非常に適しており、公差、疲労、摩耗を軽減します。
最新かつ競争力のある価格での購入へようこそ ドーソン DAWSON ヘビーデューティ スナッチ ブロック、リフティング プーリー ブロック、ワイヤー ロープ プーリー 私たちの工場から。当社は中国の大手メーカーおよびサプライヤーの 1 つであり、卸売サービスと OEM サービスを割引価格で提供しています。CE認証を取得した当社在庫の中国製製品は高品質かつ低価格です。ぜひ無料サンプルを入手してください。
さらに詳しく知りたい方は、 お問い合わせ。Eメール:info@dawson-group.com
ホットタグ: ヘビーデューティスナッチブロック、ヘビーデューティプーリーブロック、リフティングプーリーブロック、ワイヤーローププーリーブロック、一般ブロック、ナイロンブロック、ブロンズベアリングブロック、熱間圧延鋼シーブブロック、ワイヤーローププーリー、割引購入風力発電ブロック、マリンブロック在庫、競争力のある価格の電気ブロック、熱い販売の油田ブロック
製品ショー:
その他の関連製品:
ドーソン品質管理システム:
ドーソン鍛造:
ヘビーデューティ スナッチ ブロック カタログ ダウンロード:

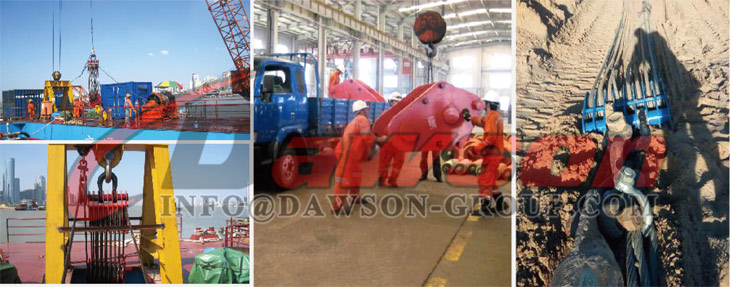

スナッチブロックの応用:
工場およびパッケージショー:
ドーソン ヘビーデューティ スナッチ ブロック フック付き (鍛造鋼製シーブ)
商品番号。 | 使用荷重 | プーリー直径 | 適用ワイヤロープ | D | W | H | L | 単重 |
タイプ | (トン) | (で。) | (んん) | (んん) | (んん) | (んん) | (んん) | (KG) |
2111-3''×2T | 2 | 3 | 7--9 | 75 | 76 | 54 | 237 | 2.2 |
2111-4.5''×4T | 4 | 4.5 | 10--12 | 115 | 116 | 71 | 355 | 6.8 |
2111-6''×8T | 8 | 6 | 16--19 | 152 | 155 | 90 | 495 | 12.2 |
頑丈なシャックル付きスナッチブロック(鍛造鋼製シーブ)
商品番号。 | 使用荷重 | プーリー直径 | 適用ワイヤロープ | D | W | H | L | 単重 |
タイプ | (トン) | (で。) | (んん) | (んん) | (んん) | (んん) | (んん) | (KG) |
2121-3''×2T | 2 | 3 | 7--9 | 75 | 76 | 54 | 237 | 2.3 |
2121-4.5''×4T | 4 | 4.5 | 10--12 | 115 | 116 | 71 | 355 | 6.7 |
2121-6''×8T | 8 | 6 | 16--19 | 152 | 155 | 90 | 495 | 13.6 |
テクノロジーの利点:
1. すべての主要部品は高張力合金鋼で鍛造され、表面処理が施されています。
2. 4:1 安全係数、CE 証明書、EN 13157 および ASME 30.26 に適合
3. 炭素鋼のシーブとグリースニップルを装備しており、操作や修理に便利で、耐用年数も延長されます。
4. DS-JDB 自己潤滑滑り軸受は、頻繁にグリースを注ぐ必要がなく、静かで便利です。これは国家特許です。
5. 永続的な製品バッチ番号、ブロックを簡単に追跡できます。
6. 鍛造鋼製シーブまたは熱間圧延鋼製シーブを装備しています。
7。 クライアントの要件に応じてカスタマイズされます。
フック付強力スナッチブロック(熱間圧延鋼製シーブ)
商品番号。 | 使用荷重 | プーリー直径 | 適用ワイヤロープ | D | W | H | L | 単重 |
タイプ | (トン) | (で。) | (んん) | (んん) | (んん) | (んん) | (んん) | (KG) |
2111-6''×8T | 8 | 6 | 16-19 | 152 | 155 | 90 | 495 | 12.2 |
2111-6''×10T | 10 | 6 | 16-19 | 152 | 155 | 95 | 520 | 17 |
2111-8''×8T | 8 | 8 | 20-22 | 202 | 205 | 103 | 551 | 21 |
2111-10''×10T | 10 | 10 | 24-26 | 254 | 260 | 115 | 562 | 35 |
2111-10''×12T | 12 | 10 | 24-26 | 254 | 260 | 115 | 705 | 39 |
2111-10''×15T | 15 | 10 | 19-22 | 254 | 260 | 135 | 713 | 56 |
2111-10''×20T | 20 | 10 | 25-29 | 254 | 257 | 150 | 777 | 60 |
2111-12''×12T | 12 | 12 | 24-26 | 304 | 307 | 133 | 801 | 58 |
2111-12''×15T | 15 | 12 | 19-22 | 304 | 307 | 135 | 804 | 60 |
2111-12''×20T | 20 | 12 | 25-29 | 304 | 307 | 150 | 833 | 68 |
シャックル付強力型スナッチブロック(熱間圧延鋼製シーブ)
商品番号。 | 使用荷重 | プーリー直径 | 適用ワイヤロープ | D | W | H | L | 単重 |
タイプ | (トン) | (で。) | (んん) | (んん) | (んん) | (んん) | (んん) | (KG) |
2121-6”×8T | 8 | 6 | 16-19 | 152 | 155 | 90 | 495 | 13.6 |
2121-6''×10T | 10 | 6 | 16-19 | 152 | 155 | 95 | 520 | 16 |
2121-8''×8T | 8 | 8 | 20-22 | 202 | 205 | 103 | 560 | 19.3 |
2121-10''×10T | 10 | 10 | 24-26 | 254 | 260 | 115 | 679 | 35 |
2121-10''×12T | 12 | 10 | 24-26 | 254 | 260 | 115 | 685 | 40 |
2121-10''×15T | 15 | 10 | 24-26 | 254 | 260 | 135 | 713 | 54 |
2121-10''×20T | 20 | 10 | 25-29 | 254 | 257 | 150 | 777 | 56 |
2121-12''×12T | 12 | 12 | 24-26 | 304 | 307 | 133 | 767 | 56 |
2121-12''×15T | 15 | 12 | 24-26 | 304 | 307 | 135 | 788 | 58 |
2121-12''×20T | 20 | 12 | 25-29 | 304 | 307 | 150 | 833 | 62 |
2121-14''×22T | 22 | 14 | 29-32 | 355 | 360 | 140 | 952 | 112 |
2121-16''×22T | 22 | 16 | 29-32 | 406 | 410 | 140 | 1019 | 122 |
2121-16''×30T | 30 | 16 | 32-35 | 406 | 415 | 155 | 1128 | 164 |
2121-20''×30T | 30 | 20 | 32-35 | 508 | 515 | 184 | 1230 | 213 |
2121-24''×50T | 50 | 24 | 38-42 | 609 | 615 | 189 | 1330 | 340 |
2121-30''×85T | 85 | 30 | 46-50 | 762 | 765 | 236 | 1910 | 590 |
2121-32''×100T | 100 | 32 | 68-72 | 812 | 824 | 310 | 2100 | 650 |
2121-16''×120T | 120 | 35 | 78-82 | 889 | 900 | 330 | 2350 | 700 |
技術の利点 (熱間圧延鋼シーブ):
1.すべての主要部品は高強度合金鋼で鍛造され、表面処理が施されています。
2.4:1 の安全係数、CE 証明書、EN 13157 および ASME 30 に適合します。
3.炭素鋼のシーブとグリースニップルが装備されており、操作や修理に便利であり、耐用年数も延長されます。
4.DS-JDB 自己潤滑滑り軸受は、頻繁にグリースを注ぐ必要がなく、静かで便利です。国家特許です。
5.永久的な製品バッチ番号、ブロックは簡単に追跡できます。
6.鍛造鋼製シーブまたは熱間圧延鋼製シーブを装備しています。
7.クライアントに応じてカスタマイズ 要件。
DS-HYシリーズ汎用ブロックのソリューション:
DS-HYシリーズは、林業分野の特性に合わせて当社と機械部巻上機械研究所が共同で研究開発したものです。DS-HQシリーズとは異なり、「DS-HY」シリーズのプーリーブロックは転がり軸受を備えた装置で、より簡単に、より速く回転させることができます。独自の国家規格JB/T9007.2-1999に従って派生しました。 :、中国のブロック産業のギャップを埋めました。
DS-HY、DS-HQシリーズ 一輪ブロック
名前 | サイズ | 定格玉掛け荷重(TON) | 適合鋼線径(mm) | シーブ径(mm) | 梱包箱の容積(cm3) | 1箱(セット)あたりの数量 |
シングルプーリーフック(チェーン・リング)ブロック | DS-HYG(L)K1-0.5 | 0.5 | 5-7 | 85 | 40×40×17 | 20 |
DS-HYG(L)K1-1 | 1 | 7-11 | 105 | 37×37×14 | 10 | |
DS-HYG(L)K1-2 | 2 | 11-14 | 135 | 40×40×17 | 6 | |
DS-HYG(L)K1-3.2 | 3.2 | 12.5-15.5 | 160 | 45×24×16 | 3 | |
DS-HYG(L)K1-5 | 5 | 15.5-18.5 | 202 | 55×32×12 | 2 | |
DS-HYG(L)K1-8 | 8 | 20-23 | 260 | プラスチックブリスター包装 | 1 | |
DS-HYG(L)K1-10 | 10 | 23-24.5 | 280 | プラスチックブリスター包装 | 1 | |
DS-HYG(L)K1-16 | 16 | 28-31 | 345 | プラスチックブリスター包装 | 1 | |
DS-HYG(L)K1-20 | 20 | 31-35 | 390 | プラスチックブリスター包装 | 1 | |
DS-HY(HQ)G(L)K1-32 | 32 | 35-38 | 490 | プラスチックブリスター包装 | 1 | |
DS-HY(HQ)G(L)K1-50 | 50 | 40-43 | 560 | プラスチックブリスター包装 | 1 |
DS-HY、DS-HQシリーズ マルチホイールブロック
名前 | サイズ | 定格玉掛け荷重(TON) | 適合鋼線径(mm) | シーブ径(mm) | 梱包箱の容積(cm3) | 1箱(セット)あたりの数量 |
ダブルシーブフック (揺れるリング) ブロック | DS-HYG(D)2-1 | 1 | 5-7 | 85 | 37×37×14 | 10 |
DS-HYG(D)2-2 | 2 | 7-11 | 106 | 40×40×17 | 8 | |
DS-HYG(D)2-3.2 | 3.2 | 11-14 | 135 | 45×24×16 | 4 | |
DS-HYG(D)2-5 | 5 | 12.5-15.5 | 160 | 45×24×16 | 4 | |
DS-HYG(D)2-8 | 8 | 15.5-18.5 | 202 | プラスチックブリスター包装 | 1 | |
DS-HYG(D)2-10 | 10 | 17-20 | 230 | 1 | ||
DS-HYG(D)2-16 | 16 | 23-24.5 | 300 | 1 | ||
DS-HYG(D)2-20 | 20 | 26-28 | 345 | 1 | ||
DS-HQD2-32 | 32 | 31-35 | 390 | 1 | ||
3シーブ(スイングリング) ブロック | DS-HYG(D)3-3.2 | 3.2 | 7.7-11 | 105 | 45×24×16 | 4 |
DS-HYG(D)3-5 | 5 | 11-14 | 135 | 45×24×16 | 2 | |
DS-HYG(D)3-8 | 8 | 12.5-15.5 | 160 | プラスチックブリスター包装 | 1 | |
DS-HYG(D)3-10 | 10 | 15.5-18.5 | 202 | 1 | ||
DS-HYG(D)3-16 | 16 | 17-20 | 230 | 1 | ||
DS-HYG(D)3-20 | 20 | 20-23 | 260 | 1 | ||
DS-HQD3-32 | 32 | 26-28 | 345 | 1 | ||
DS-HQD3-50 | 50 | 31-35 | 435 | 1 | ||
4シーブ(揺動リング) ブロック | DS-HYD4-8 | 8 | 11-14 | 135 | プラスチックブリスター包装 | 1 |
DS-HYD4-10 | 10 | 12.5-15.5 | 160 | 1 | ||
DS-HYD4-16 | 16 | 15.5-18.5 | 202 | 1 | ||
DS-HYD4-20 | 20 | 17-20 | 230 | 1 | ||
DS-HQD4-32 | 32 | 23-24.5 | 300 | 1 | ||
DS-HQD4-50 | 50 | 28-31 | 390 | 1 | ||
5シーブ(スイングリング) ブロック | DS-HYD5-20 | 20 | 15.5-18.5 | 202 | プラスチックブリスター包装 | 1 |
DS-HQD5-32 | 32 | 20-23 | 260 | 1 | ||
DS-HQD5-50 | 50 | 26-28 | 345 | 1 | ||
DS-HQD5-80 | 80 | 31-35 | 435 | 1 | ||
6シーブ(スイングリング) ブロック | DS-HQD6-32 | 32 | 17-20 | 230 | プラスチックブリスター包装 | 1 |
DS-HQD6-50 | 50 | 23-24.5 | 300 | 1 | ||
DS-HQD6-80 | 80 | 26-28 | 390 | 1 | ||
DS-HQD6-100 | 100 | 31-35 | 435 | 1 | ||
8シーブ(スイングリング) ブロック | DS-HQD8-80 | 80 | 26-28 | 345 | プラスチックブリスター包装 | 1 |
DS-HQD8-100 | 100 | 28-31 | 390 | 1 | ||
DS-HQD8-160 | 160 | 31-35 | 435 | 1 | ||
DS-HQD8-200 | 200 | 34-38 | 490 | 1 | ||
テンシーブ(スイングリング) ブロック | DS-HQD10-200 | 200 | 31-35 | 435 | プラスチックブリスター包装 | 1 |
テクノロジーの利点:
1. 転がり軸受を搭載しているので摩擦係数が小さく、仕掛けがよりしなやかに回転します。
2. 主要部品は合金鋼で作られており、国家安全基準に優れています。
3. 潤滑剤を充填して組立てますので、一般的なブロックに比べて3倍以上の長寿命となります。
業界ソリューション:
従来の冶金粉末スリーブと銅スリーブは摩耗しやすく、油が摩耗すると構造に影響を与えます。ユーザーが遭遇する問題に応じて、ドーソンブロックの研究センターは常に実験を行っています。最後に、自己潤滑、無給油、減衰、耐摩耗性を備えた DS-JDB 埋め込みソリッドオイル銅合金滑り軸受が開発され、その耐用年数は一般的な冶金粉末セットの 10 倍以上であり、これもまた新しい発明です。業界。
技術的な利点:
DS-JDB 象嵌ソリッドオイルおよび銅合金滑り軸受は、信頼性の高い性能と長寿命という利点があります。通常の青銅ブッシュに比べて10倍以上の耐摩耗性があります。
DS-JDB象嵌ソリッドオイルベアリング銅合金滑り軸受と青銅スリーブの比較
実験圧力 24.5N/mm2 | |||
モデル | 潤滑状態 | 摩耗量(mm) | (時間) |
銅スリーブ | オイル潤滑 | 0.125 | 100 |
DS-JDB 埋込固体油軸受潤滑軸受 | 自己潤滑 | 0.013 | 100 |
業界向けソリューション:
港湾、埠頭、海上建設における吊り上げベルトのニーズに応じて、DS-MC ナイロン ブロックはドーソンの R&D センターと開発されました。プーリーには幅の広いホイールと狭いホイールがあり、さまざまな巻上ベルトの需要に適しています。
DS-MCナイロン製リフティングシーブは次のような特徴があります。
1. DS-MCナイロンシーブは耐摩耗性、自己潤滑性に優れ、摩耗寿命はスチールや鉄シーブに比べて4~5倍です。
2. 二重素材を傷めず、高強度スリングに最適です。
3. 広い温度範囲に対応し、40~100℃の温度範囲で使用可能です。
4. 衝撃を吸収し、異音を発生させず、スムーズな操作が可能です。
5. 軽量、耐食性、非粘着性、水、錆びません。港、ドック、沖合での操作により適しています。
6. 機械加工性能が良く、形状安定性が高い。
DS-MC ナイロン ブロックのパラメータ
外径(mm) | 内径(mm) | 厚さ(mm) |
200 | 40 | 37 |
230 | 45 | 40 |
260 | 45 | 46 |
280 | 50 | 46 |
320 | 75 | 65 |
330 | 60 | 55 |
350 | 60 | 90 |
450 | 80 | 90 |
業界ソリューション:
従来のプーリーシーブの欠陥に直面して、ドーソン設計チームはプーリーの耐用年数を決定する重要なコンポーネントであるシーブをアップグレードすることを決定しました。国際規格に従い、中国のJB/T9007.2-1999規格と組み合わせて、「熱間圧延鋼板単板ホイール重量多輪リフティングプーリー」の開発に成功し、青島港の三峡プロジェクトで1000以上使用されています。大規模なプロジェクト。
テクニックの利点:
1. 熱間圧延鋼製ローラースケーターは、伝統的な鋳鉄および鋳鋼製ローラースケーターの代替製品です。一般的なスライド鋳鉄ホイールの壊れやすい現象を回避するために、国内のギャップを埋めるために当社デザインセンターが独自に開発した特許製品です。
2. この製品には、高圧、大荷重、短い生産サイクル、美しい外観、耐久性、安全性、信頼性という利点があります。
3. この製品のプーリーは、国際的な先進技術によって製造された熱間圧延鋼ホイールです。合理的な構造、高荷重、高耐圧を備え、ワイヤロープとの摩擦が軽減されています。
テクニックの利点:
1. シャックルとリフティング軸は合金鋼で鍛造され、熱処理されています。
2. 回転ホイールはスチール製です。
3. サイド付きのサイドボードによりロープの挟み込みを防止します。
4. ナイロンコンポジットブッシュとDS-JDBソリッド油性自己潤滑銅ブッシュを用意しています。
5. リフティングロッドが滑車を持ち上げると、開いてロープで逃げることができます。
6. 操作が簡単なオイルニップル。
7。 定格疲労強度は同等の基準よりも優れています。
業界ソリューション:
新エネルギーである風力発電は国内外で盛んに行われている。風力発電は環境に優しいクリーンなエネルギーです。一方、ドーソンブロック研究センターが設計した風力発電の吊り上げソリューションは、国内外の設置工事に次々と適用されています。
風力発電特殊昇降ケーブルブロックの基本パラメータ
商品番号。 | WLL (Kn) | 適用スチールケーブル(mm) | 仕様(mm) | ||
H | D | D1 | |||
DS-WPB3119-25T | 245 | 31-36 | 1300 | 500 | 540 |
DS-WPB3120-35T | 343 | 34-39 | 1380 | 510 | 545 |
DS-WPB3122-45T | 441 | 39-40 | 1520 | 560 | 690 |
DS-WPB3124-55T | 539 | 40-48 | 1600 | 600 | 630 |
DS-WPB3126-70T | 686 | 48-52 | 1750 | 650 | 680 |
商品番号。 | スリングの荷重 | 片吊りラグ荷重 | ワイドボディシャックル | WPB | ラグボルトと穴の距離 |
DS-WPB3115-35T | 50T | 15T | 35T | 35T | タワーフランジをベースに製作 |
DS-WPB3118-40T | 60T | 18T | 35T | 40T | タワーフランジをベースに製作 |
DS-WPB3118-45T | 65T | 20T | 35T | 45T | タワーフランジをベースに製作 |
DS-WPB3118-50T | 70T | 30T | 50T | 50T | タワーフランジをベースに製作 |
DS-WPB3118-55T | 80T | 35T | 50T | 55T | タワーフランジをベースに製作 |
DS-WPB3118-70T | 100T | 40T | 60T | 70T | タワーフランジをベースに製作 |
マリンブロック、マリンスチールケーブルブロック、ボートスチールケーブルブロック、シングルシーブマリンブロック、マルチシーブマリンブロック、ダブルフックマリンブロック、タイドグルーブオープニングブロック
テクノロジーの利点:
1. 強化プレートと特殊シール装置により耐食性に優れています。中軸の両側には防水シール装置が取り付けられています。
2. 合金材料: リングとフックは高品質の 20Mn または 35CrMo で作られています。
3. DS-JDB内蔵ソリッド油性銅合金滑り軸受を搭載:衝撃力が大幅に向上します。
4. 付属のチェーンリングとクランプリングは合金鋼鍛造品で、ブッシュは青銅製です。
5. スチールケーブル亀甲は鋼鋳物製です。プーリーは長い円筒ころ軸受により柔軟に回転します。
業界ソリューション
耐腐食性と衝撃力に対する要求があるため、ドーソンブロックデザインセンターは強化プレートと特殊なシール装置を革新して採用しました。これにより衝撃力が大幅に強化され、吊り上げ・引っ張り・押しの安全性が大幅に向上しました。A、B、C、D、ZHC マリンブロックが利用可能です。吊り上げおよび水中運搬のソリューションは、青島造船所、上海造船所、煙台ラッフルズなどを含む数十の造船企業に提供されています。
Type Aマリンブロックの基本パラメータ
モデル | WLL(KN) | 適用スチールケーブル径(mm) | 基本パラメータ(mm) | |||
D | B | L | H | |||
DS-A1C(YZ)型 | 10 | 13.5 | 175 | 210 | 88 | 430 |
20 | 15.5 | 200 | 250 | 102 | 566 | |
32 | 19.5 | 250 | 310 | 120 | 680 | |
40 | 21.5 | 285 | 350 | 134 | 740 | |
50 | 26.0 | 335 | 410 | 151 | 872 | |
63 | 28.0 | 365 | 455 | 172 | 965 | |
80 | 32.5 | 420 | 520 | 194 | 1070 | |
100 | 34.5 | 450 | 550 | 208 | 1176 | |
DS-A1CS(YZ)型 | 125 | 32.5 | 420 | 520 | 194 | 1274 |
160 | 34.5 | 450 | 550 | 208 | 1404 | |
DS-A2C(YZ)タイプ | 80 | 15.5 | 200 | 250 | 175 | 640 |
125 | 19.5 | 250 | 310 | 205 | 786 | |
160 | 21.5 | 285 | 350 | 226 | 874 | |
200 | 26.0 | 335 | 410 | 260 | 1015 | |
DS-A2CS(YZ)型 | 100 | 15.5 | 200 | 250 | 175 | 730 |
160 | 19.5 | 250 | 310 | 205 | 900 | |
200 | 21.5 | 285 | 350 | 226 | 995 | |
250 | 26.0 | 335 | 410 | 260 | 1160 |
タイプBマリンブロックの基本パラメータ
モデル | WLL(KN) | 適用スチールケーブル径(mm) | 基本パラメータ(mm) | |||
D | B | L | H | |||
DS-BG1C(1Y)タイプ | 32 | 19.5 | 250 | 310 | 134 | 675 |
50 | 26.0 | 335 | 410 | 146 | 866 | |
80 | 32.5 | 420 | 510 | 170 | 1076 | |
100 | 34.5 | 450 | 550 | 186 | 186 | |
DS-BG1CS(1Y)タイプ | 50 | 19.5 | 250 | 310 | 134 | 712 |
80 | 26.0 | 335 | 410 | 146 | 926 | |
120 | 32.5 | 420 | 510 | 170 | 1130 | |
160 | 34.5 | 450 | 550 | 186 | 1150 | |
DS-BZ2C(2Y)型 | 125 | 19.5 | 250 | 310 | 228 | 756 |
200 | 26.0 | 335 | 410 | 250 | 960 | |
DS-BZ2CS(2Y)タイプ | 160 | 19.5 | 250 | 310 | 228 | 790 |
250 | 26.0 | 335 | 410 | 250 | 995 |
Type C 海洋鋼ケーブルブロックの基本パラメータ
モデル | WLL(KN) | 適用スチールケーブル径(mm) | 基本パラメータ(mm) | |||
D | B | L | H | |||
DS-C1C(G)型 | 10 | 13.0 | 175 | 210 | 88 | 430 |
20 | 15.5 | 200 | 250 | 102 | 566 | |
32 | 19.5 | 250 | 310 | 120 | 680 | |
40 | 21.5 | 285 | 350 | 134 | 740 | |
50 | 26.0 | 335 | 410 | 151 | 872 | |
16 | 13.5 | 175 | 210 | 88 | 516 | |
32 | 15.5 | 200 | 250 | 102 | 658 | |
50 | 19.5 | 250 | 310 | 120 | 780 | |
DS-C1CS(GS)タイプ | 63 | 21.5 | 285 | 350 | 134 | 887 |
80 | 26.0 | 335 | 410 | 151 | 1042 | |
DS-C2C(G)タイプ | 40 | 13.5 | 175 | 210 | 105 | 568 |
80 | 15.5 | 200 | 250 | 130 | 685 | |
125 | 19.5 | 250 | 310 | 150 | 851 | |
160 | 21.5 | 285 | 350 | 166 | 960 | |
200 | 26.0 | 335 | 410 | 188 | 1072 | |
DS-C2CS(GS)タイプ | 50 | 13.5 | 175 | 210 | 105 | 630 |
100 | 15.5 | 200 | 250 | 130 | 777 | |
160 | 19.5 | 250 | 310 | 150 | 968 | |
200 | 21.5 | 285 | 350 | 166 | 1081 | |
250 | 26.0 | 335 | 410 | 188 | 1218 |
タイプ D ボート鋼ケーブル ブロックの基本パラメータ
モデル | WLL(KN) | 適用スチールケーブル径(mm) | 基本パラメータ(mm) | |||
D | B | L | H | |||
DS-D3型 | 125 | 15.5 | 200 | 250 | 188 | 546 |
200 | 19.5 | 250 | 310 | 208 | 673 | |
250 | 21.5 | 285 | 350 | 238 | 744 | |
300 | 26.0 | 335 | 410 | 264 | 866 | |
400 | 28.0 | 365 | 455 | 290 | 970 | |
500 | 32.5 | 420 | 520 | 308 | 1095 | |
DS-D3S型 | 145 | 15.5 | 200 | 250 | 188 | 643.5 |
232 | 19.5 | 250 | 310 | 208 | 792 | |
290 | 21.5 | 285 | 350 | 238 | 879 | |
350 | 26.0 | 335 | 410 | 264 | 1018 | |
463 | 28.0 | 365 | 455 | 290 | 1139 | |
580 | 32.5 | 420 | 520 | 308 | 1277 | |
DS-D4型 | 250 | 19.5 | 250 | 310 | 264 | 663 |
320 | 21.5 | 285 | 350 | 302 | 750 | |
400 | 26.0 | 335 | 410 | 335 | 900 | |
500 | 28.0 | 365 | 455 | 368 | 1005 | |
630 | 32.5 | 400 | 520 | 392 | 1131 | |
800 | 34.5 | 450 | 550 | 425 | 1248 | |
DS-D4S型 | 282 | 19.5 | 250 | 310 | 264 | 782 |
360 | 21.5 | 285 | 350 | 320 | 885 | |
450 | 26.0 | 335 | 410 | 335 | 1052 | |
563 | 28.0 | 365 | 455 | 368 | 1174 | |
710 | 32.5 | 420 | 520 | 392 | 1313 | |
900 | 34.5 | 450 | 550 | 425 | 1448 |
ZHC型シングルシーブマリンブロックの基本パラメータ
モデル | 定格荷重(KN) | 適用スチールケーブル径(mm) | A(mm) | B(mm) | C(mm) | D(mm) | ||
L | Q | N | ||||||
DS-ZHC3.2-1L(QN) | 31.36 | 15-17 | 590 | 565 | 536 | 274 | 122 | 260 |
DS-ZHC5-1L(QN) | 49 | 20-22 | 733 | 711 | 675 | 330 | 160 | 300 |
DS-ZHC8-1L(QN) | 78.4 | 22-24 | 885 | 858 | 800 | 385 | 165 | 355 |
DS-ZHC10-1L(QN) | 98 | 24-26 | 1000 | 970 | 930 | 440 | 170 | 410 |
DS-ZHC16-1L(QN) | 156.8 | 26-28 | 1142 | 1108 | 1061 | 490 | 210 | 460 |
DS-ZHC20-1L(QN) | 196 | 28-30 | 1145 | 1110 | 1070 | 490 | 214 | 460 |
ZHC型マルチシーブマリンブロックの基本パラメータ
モデル | 定格荷重(KN) | 適用スチールケーブル径(mm) | 基本パラメータ(mm) | |||
A | B | C | D | |||
DS-125-ZHC550×7Q | 1225 | 28-30 | 550 | 790 | 590 | |
DS-125-ZHC550×7QS | 1525 | |||||
DS-125-ZHC600×7Q | 1225 | 28-30 | 600 | 860 | 640 | |
DS-125-ZHC600×7QS | 1560 | |||||
DS-140-ZHC550×7Q | 1372 | 28-30 | 550 | 810 | 590 | |
DS-140-ZHC550×7QS | 1563 | |||||
DS-100-ZHC550×7Q | 980 | 26-28 | 550 | 700 | 590 | |
DS-100-ZHC550×7QS | 1448 |
SG型マルチシーブダブルフックマリンブロック
モデル | 定格荷重(KN) | 適用スチールケーブル径(mm) | 基本パラメータ(mm) | ||||
A | B | C | D | E | |||
DS-32-ZHC460×4SG | 313.6 | 26-28 | 1895 | 625 | 150 | 460 | 490 |
DS-40-ZHC500×4SG | 392.0 | 26-28 | 2125 | 695 | 180 | 500 | 540 |
DS-32-ZHC550×4SG | 313.6 | 28-30 | 2015 | 625 | 150 | 550 | 590 |
DS-40-ZHC550×4SG | 392.0 | 28-30 | 2175 | 695 | 180 | 550 | 590 |
DS-63-ZHC550×4SG | 617.4 | 28-30 | 1683 | 730 | 200 | 550 | 590 |
結溝開口ブロック
レアロード(KN) | 適用スチールケーブル径(mm) | 基本パラメータ(mm) | ||||||
A | B | C | D | E | F | G | ||
30 | 18-22 | 84 | 125 | 65 | 96 | 40 | 413 | 140 |
50 | 22-26 | 88 | 150 | 80 | 102 | 40 | 437 | 162 |
マイニングブロック、特殊吊り具
テクノロジーの利点:
1. ワイヤロープ位置決め及び外れ防止装置により、ワイヤロープが溝から落ちず、ガードプレートやプーリを損傷することがありません。
2. 圧力ベアリング位置決め装置:あらゆる角度での操作に適用可能で、プーリーのエッジとガードプレートが互いに擦れません。
3. 変形を防ぐための強化プレートと厚肉プレートを採用しています。
4. ボルト固定プレート:タックルをより強くします。
業界ソリューション
マイニングブロックは、中国タックル業界の隙間を埋める炭鉱業界向けに、当社が独自に研究した特殊なリフティングタックルです。鉱山内の作業環境は厳しく複雑であるため、水平引きや非直線牽引、様々な角度からの牽引が要求されます。炭鉱用タックルは従来の垂直吊りとは異なり、水平牽引や非直線牽引が要求されます。そこで、ドーソンブロックデザインチームは、稼働調査を通じてクライアントと緊密にコミュニケーションをとり、業界のギャップを埋めるマインタックルを設計しました。
アイテム | モデル | WLL(KN) | ワイヤーロープ径(mm) | D(mm) | ふーむ) | B(mm) | 長さ(mm) |
マインタックル | DS-HY(HQ)G(D)1-10 | 100 | 23-24.5 | 280 | 750 | 316 | 110 |
DS-HY(HQ)G(D)1-16 | 160 | 28-31 | 345 | 905 | 365 | 145 | |
DS-HY(HQ)G(D)1-20 | 200 | 31-35 | 390 | 1065 | 410 | 152 | |
DS-HY(HQ)G(D)1-32 | 320 | 34-38 | 490 | 1280 | 520 | 209 |
小径ラインタックル
モデル | 適用電線(LGJ) | 定格荷重(KN) | 外径(mm) | ブロック幅(mm) | 重量(kg) |
DS-EPB-∅120 | 25-70 | 5 | 120 | 35 | 1.5 |
DS-EPB-∅160 | 95-120 | 10 | 160 | 40 | 2.5 |
DS-EPB-∅200 | 150-240 | 15 | 200 | 40 | 3.6 |
DS-EPB-∅200 | 150-240 | 15 | 200 | 60 | 4.5 |
DS-EPB-∅270 | 300-400 | 20 | 270 | 60 | 5.6 |
DS-EPB-∅320 | 300-400 | 20 | 320 | 60 | 6.7 |
DS-EPB-∅408 | 400-500 | 20 | 408 | 80 | 13.0 |
用途: この製品は、直線ポールにワイヤーを配置するために使用されます。溝にはプライヤーで接続されたパイプ、ワイヤーロープコネクター、ロータリーコネクターが通っています。
解説: 1. タックルにはフック式、パネル吊り式、リング式があります。したがって、タイプを指定してください。特別仕様はカスタマイズとなります。
高速アングルタックル
モデル | 定格荷重(KN) | プーリー外径(mm) | プーリー幅(mm) | 重量(kg) | 備考 |
DS-EPB-5 | 50 | ∅308 | 75 | 22 | スチールプーリー |
DS-EPB-16 | 160 | ∅600 | 92 | 150 | スチールプーリー |
DS-EPB-30 | 300 | ∅916 | 110 | 200 | スチールプーリー |
用途:ペイオフ時にワイヤーロープのアングルを引っ張るのに。ワイヤーロープ通過速度は80m/minです。
ローラーベアリングとスチールシーブを備えた電動ブロック
モデル | プーリの数 | 定格荷重(KN) | 適用ワイヤロープ(mm) | 重量(kg) |
DS-EPB1×1 | 1 | 10 | ∅7.7 | 3.0 |
DS-EPB1×2 | 2 | 10 | ∅5.7 | 3.0 |
DS-EPB1×3 | 3 | 10 | ∅5.7 | 4.3 |
DS-EPB2×1 | 1 | 20 | ∅11.0 | 4.7 |
DS-EPB2×2 | 2 | 20 | ∅7.7 | 5.3 |
