欧州規格 EN 818-7 に基づく定義
EN 818 のこの部分では、次の定義が適用されます。
1. 呼び径: チェーンを構成する丸形鋼線または丸棒の呼び径。
2. 材料直径: 測定されたチェーンリンクの材料の直径。
3. 溶接直径: 測定された溶接部の直径。
4. 溶接によって寸法的に影響を受ける長さ: 溶接によって影響を受ける、リンクの中心の両側の長さ。
5. ピッチ: 測定されたリンクの内部の長さ。
6. チェーンの製造耐力（MPF）：製造時にチェーン全体にかかる力。
7. 破断力（BF）：静的引張試験から破壊までの過程でチェーンが耐える最大力。
8. チェーンの使用荷重制限 (WLL): 一般的な吊り上げ作業において、垂直に吊り下げられたチェーンが耐えることが許可されている最大質量。
9. 総極限伸び (A): 試験サンプルの内部長さのパーセンテージとして表される、チェーンの破断点における総伸び。
10. 加工: 熱処理、研磨、寸法校正など、溶接後のチェーンのあらゆる処理。
11. ロット: 試験サンプルが選択される指定された数量。
12. 有資格者: 適切な訓練を受け、知識と実務経験を備え、必要な試験の実施を可能にするために必要な指示を受けた、指定された人物。
注: G80 ホイストチェーン、ロードチェーン (BS EN 818-7:2002+A1:2008)、グレード T (クラス T、DAT および DT) -- 3.2×9MM、6.3×19MM、7.1×21MM、10×28MM、 11.2×34MM、13×39MM、16×48MM、18×54MM、20×60MM、22×66MMも利用可能です

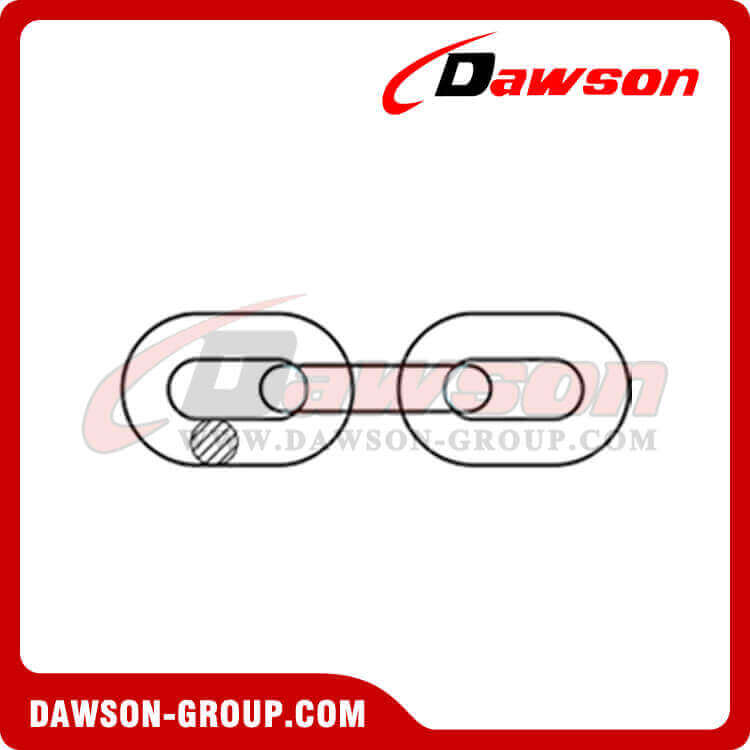

| コード番号 | 呼び径 | ピッチ | 外形幅 | 内幅 | 使用荷重制限 | 製造証明力 | 分。破壊力 | 分。曲げたわみ | 重さ |
| D | L | B | b | ||||||
| んん | んん | んん | んん | t | kN | kN | んん | kg/m | |
| DS-C0001H | 4.0 | 12.0 | 13.2 | 5.2 | 0.5 | 12.6 | 20.1 | 3.2 | 0.349 |
| DS-C0002H | 5.0 | 15.0 | 16.5 | 6.5 | 0.8 | 19.6 | 31.4 | 4.0 | 0.545 |
| DS-C0003H | 6.0 | 18.0 | 19.8 | 7.8 | 1.1 | 28.3 | 45.2 | 4.8 | 0.785 |
| DS-C0004H | 7.0 | 21.0 | 23.1 | 9.1 | 1.5 | 38.5 | 61.6 | 5.6 | 1.069 |
| DS-C0005H | 8.0 | 24.0 | 26.4 | 10.4 | 2.0 | 50.3 | 80.4 | 6.4 | 1.396 |
| DS-C0006H | 9.0 | 27.0 | 29.7 | 11.7 | 2.5 | 63.6 | 102.0 | 7.2 | 1.849 |
| DS-C0007H | 10.0 | 30.0 | 33.0 | 13.0 | 3.2 | 78.5 | 126.0 | 8.0 | 2.181 |
| DS-C0008H | 12.0 | 36.0 | 39.6 | 15.6 | 4.5 | 113 | 181.0 | 9.6 | 3.251 |
| DS-C0009H | 13.0 | 39.0 | 43.0 | 17.0 | 5.3 | 133 | 212.0 | 10.0 | 3.689 |
| DS-C0010H | 16.0 | 48.0 | 55.5 | 23.5 | 8.0 | 201 | 322.0 | 13.0 | 5.571 |
| DS-C0011H | 18.0 | 54.0 | 61.0 | 25.0 | 10.0 | 254 | 407.0 | 14.0 | 7.154 |
| DS-C0012H | 20.0 | 60.0 | 68.0 | 28.0 | 12.5 | 314 | 503.0 | 16.0 | 8.641 |
| DS-C0013H | 22.0 | 66.0 | 73.5 | 29.5 | 15.0 | 380 | 608.0 | 18.0 | 10.391 |
製品仕様：
3.2×9MM G80合金ロードチェーン、4×12MM G80合金ロードチェーン、5×15MM G80合金ロードチェーン、6×18MM G80合金ロードチェーン、6.3×19MM G80合金ロードチェーン、7×21MM G80合金ロードチェーン、7.1× 21MM G80 合金ロード チェーン、8×24MM G80 合金ロード チェーン、9×27MM G80 合金ロード チェーン、10×28MM G80 合金ロード チェーン、10×30MM G80 合金ロード チェーン、11.2×34MM G80 合金ロード チェーン、12×36MM G80合金ロード チェーン、13×39MM G80 合金ロード チェーン、16×48MM G80 合金ロード チェーン、18×54MM G80 合金ロード チェーン、20×60MM G80 合金ロード チェーン、22×66MM G80 合金ロード チェーン
3.2×9MM グレード80ホイストロードチェーン、4×12MM グレード80ホイストロードチェーン、5×15MM グレード80ホイストロードチェーン、6×18MM グレード80ホイストロードチェーン、6.3×19MM グレード80ホイストロードチェーン、7×21MM グレード80ホイスト ロード チェーン、7.1×21MM グレード 80 ホイスト ロード チェーン、8×24MM グレード 80 ホイスト ロード チェーン、9×27MM グレード 80 ホイスト ロード チェーン、10×28MM グレード 80 ホイスト ロード チェーン、10×30MM グレード 80 ホイスト ロード チェーン、11.2 ×34MM グレード80ホイストロードチェーン、12×36MM グレード80ホイストロードチェーン、13×39MM グレード80ホイストロードチェーン、16×48MM グレード80ホイストロードチェーン、18×54MM グレード80ホイストロードチェーン、20×60MM グレード80ホイストロードチェーン、22×66MM グレード80ホイストロードチェーン
最新で安いものを購入することを歓迎します ドーソン 当社の工場で製造された超合金鋼を鍛造した g80 合金ロードチェーン。当社は中国の大手メーカーおよびサプライヤーの 1 つであり、卸売サービスと OEM サービスを割引価格で提供しています。CE認証を取得した当社在庫の中国製製品は高品質かつ低価格です。ぜひ無料サンプルを入手してください。
BS EN 818-7:2002+A1:2008 吊り上げ用の短いリンク チェーン。安全性。微公差ホイスト チェーン、グレード T (タイプ T、DAT および DT)BS EN 818-7 は、次の用途で使用するホイスト チェーン、グレード T (タイプ T は焼き入れおよび焼き戻し、タイプ DAT および DT は焼き入れ) の安全性に関する要件を指定します。シリアルチェーンブロックは手動式と動力式です。
DAT型、DT型ホイストチェーンは、芯硬度よりも表面硬度が高く、動力駆動チェーンブロックに使用され耐摩耗性に優れています。
タイプ DT ホイスト チェーンは、耐摩耗性を最適化するために、より高い表面硬度および/またはより深いケース深さを備えている点で DAT ホイスト チェーンとは異なります。
BS EN 818-7 は、BS EN 818-1 に準拠した電気溶接丸鋼ショートリンクホイストチェーンに適用されます。
BS EN 818-7 でカバーされるホイスト チェーンの公称サイズの範囲は 3.2 mm ～ 22 mm です。

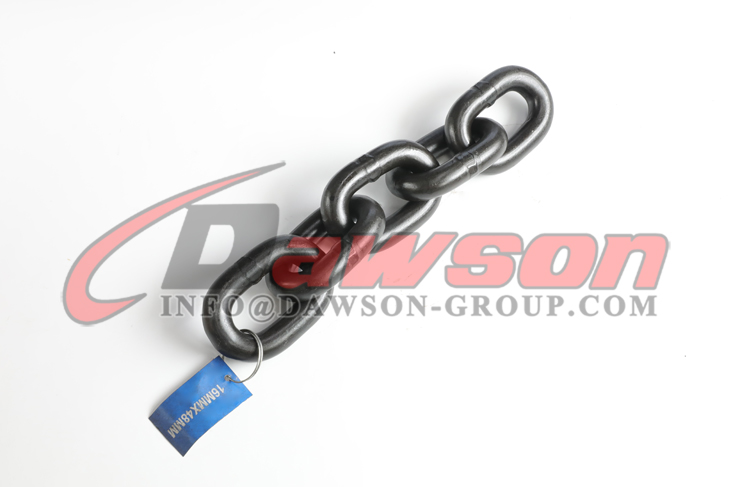

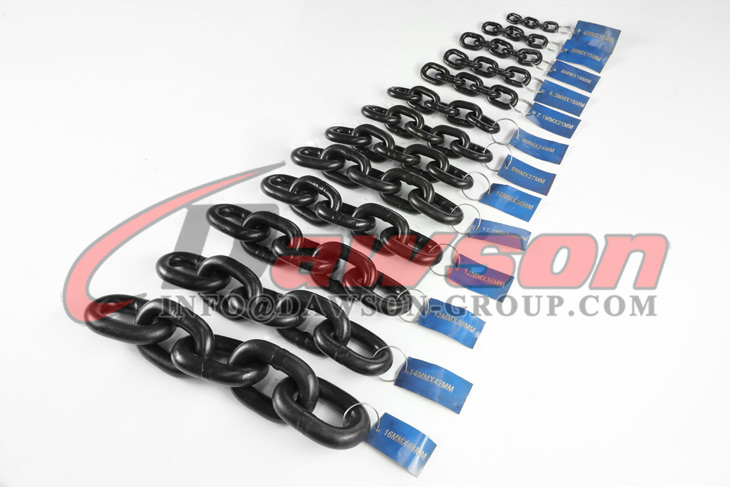

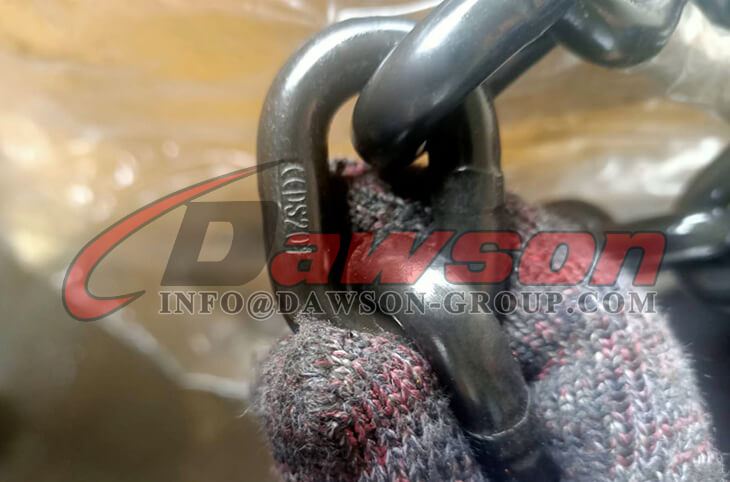

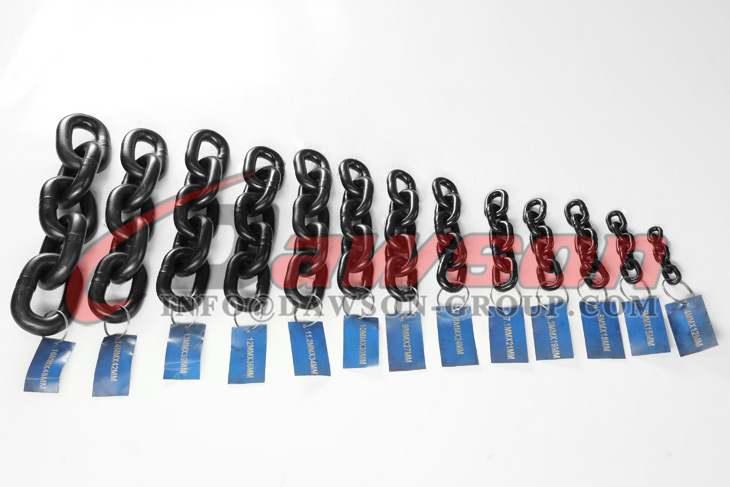

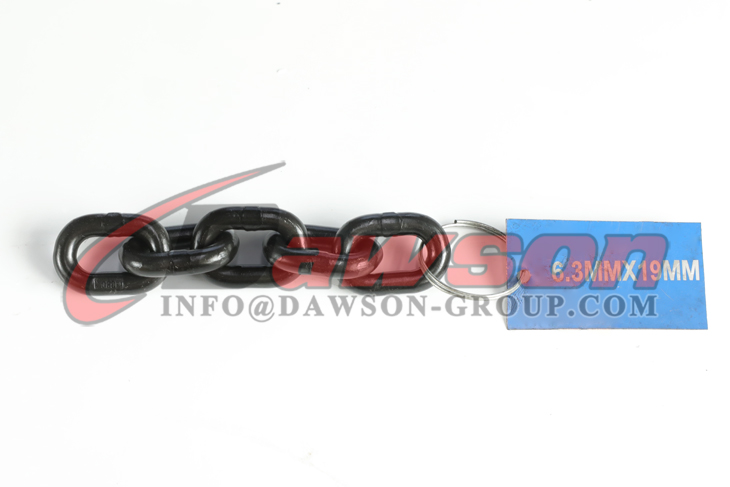

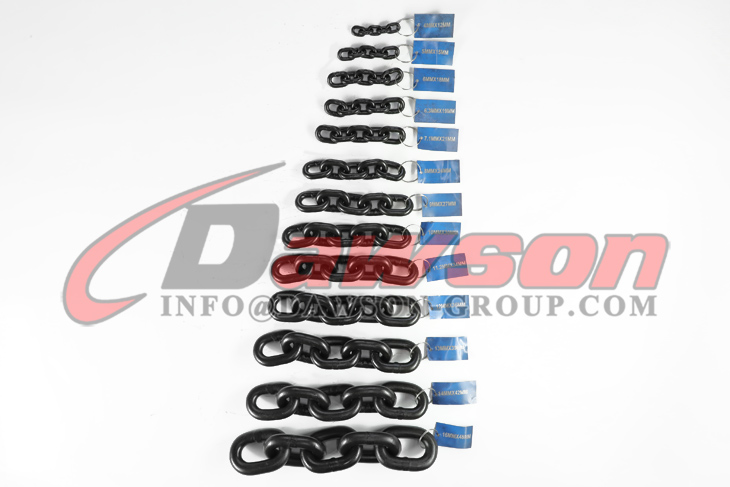

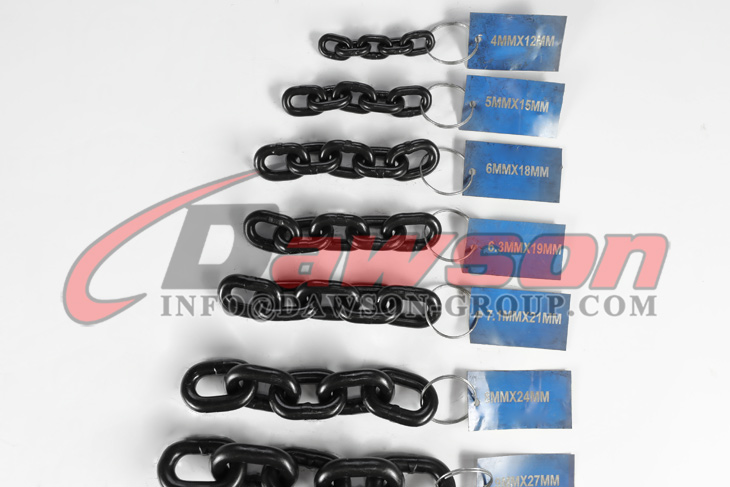

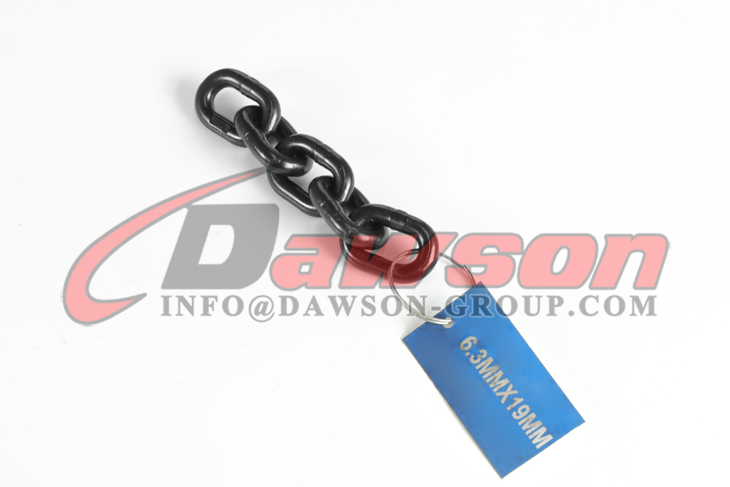

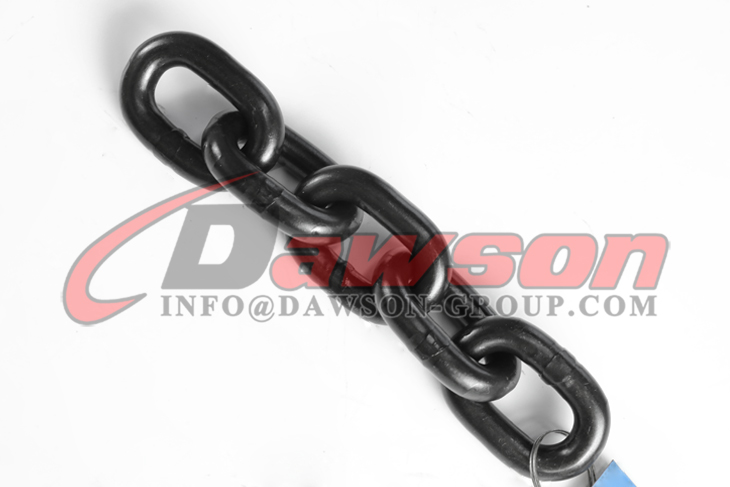

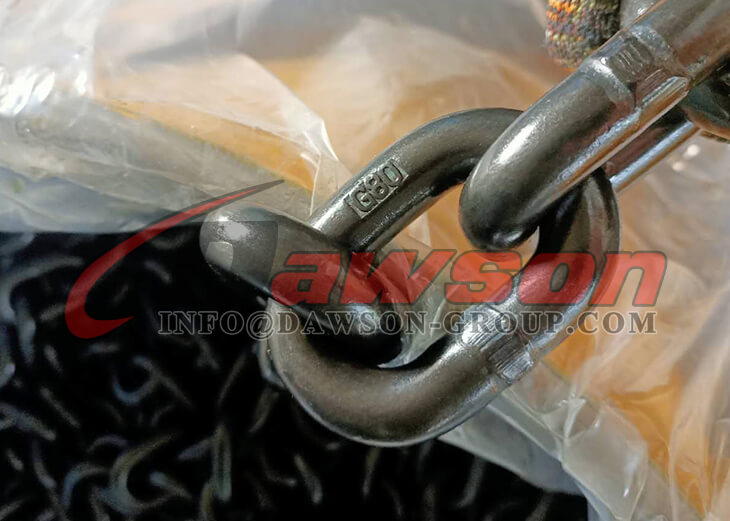

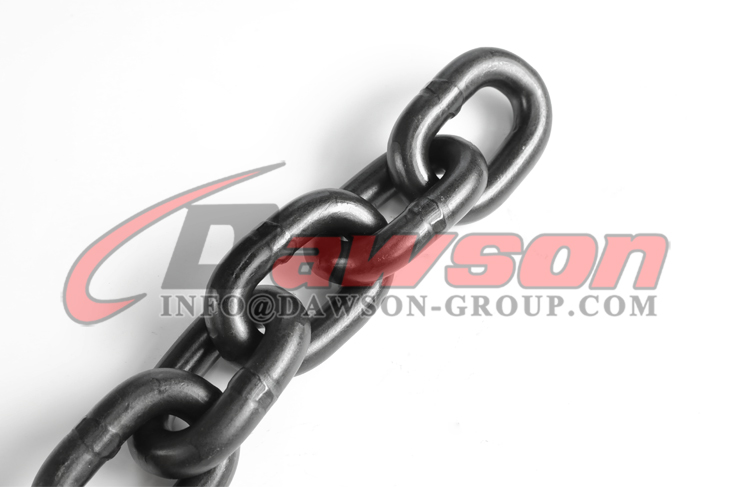

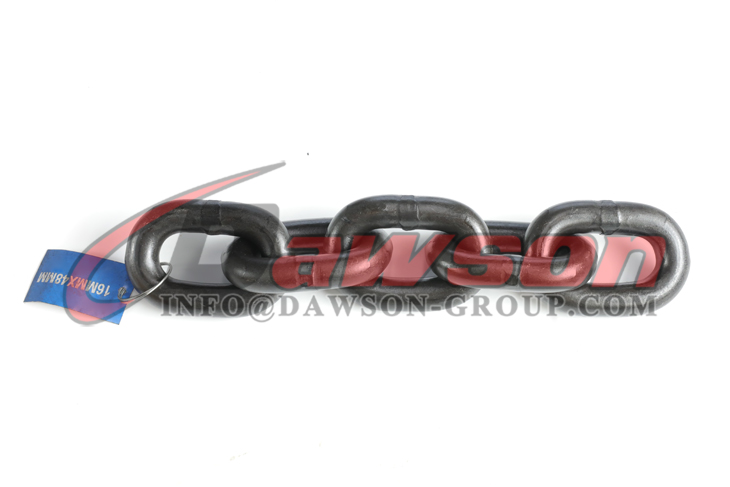

製品ショー:

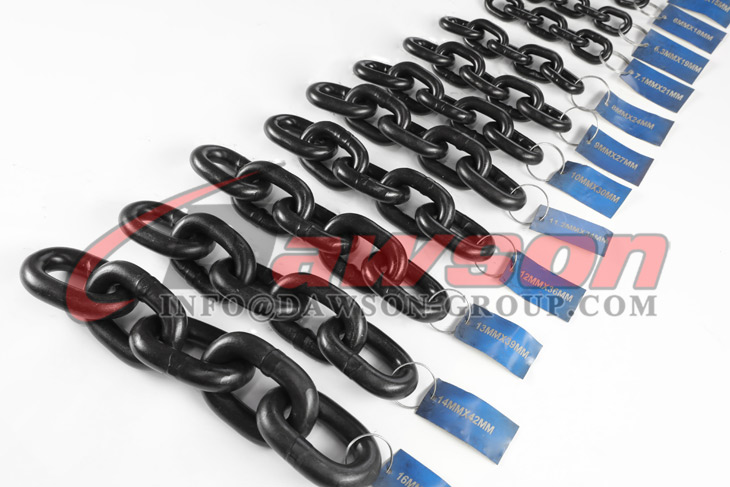

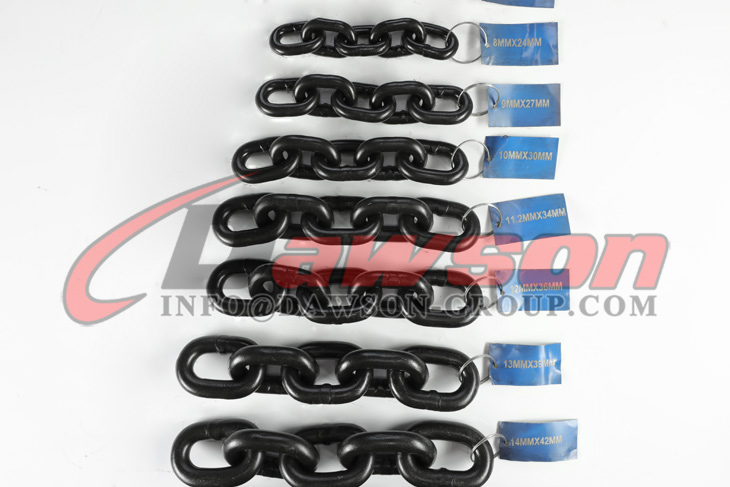

その他の関連製品表示:
ホットタグ: ロードチェーン中国サプライヤー、合金鋼ロードチェーン工場、ホットセール合金ロードチェーン、カスタマイズされた合金鋼ロードチェーン、割引購入G80合金ロードチェーン、低価格合金ロードチェーン、EN818-7合金ロードチェーンメーカー、グレード80合金チェーン、G80リフティング用合金チェーン、 NACM合金ロードチェーン、 在庫リフティング用G80合金チェーン、 合金ロードチェーン無料サンプル、 卸売合金ロードチェーン、 格安価格合金ロードチェーン、合金ロードチェーンOEM
チェーンのパッケージ:
工場およびパッケージショー:
