単位：mm
| サイズ | d | P | L | b | B | C | 破壊荷重 | 疲労強度 | 重さ |
| DXP | 最大 | 分 | 最大 | 最大 | KN | サイクル | KG | ||
| 30×108 | 30±0.8 | 108±1.1 | 171 | 32 | 111 | 37 | 1000 | 40000 | 2.6 |
| 34×126 | 34±1.0 | 126±1.3 | 196 | 36 | 121 | 41 | 1290 | 40000 | 4.2 |
| 38×137 | 38±11 | 137±1.4 | 213 | 40 | 134 | 46 | 1610 | 40000 | 5.1 |
製品仕様：
30×108MM 平板ピンチェーンリンク、34×126MM 平板ピンチェーンリンク、38×137MM 平板ピンチェーンリンク
平らなプレートとピンのリンクは、垂直または水平のマイニング リング チェーンを接続するために使用されます。特殊な締結構造により、プレートとピンのリンクの取り付けが容易になり、DIN 規格よりも優れた性能を発揮します。
MT/T99-1997 標準および DAWSON エンタープライズ標準に準拠
垂直または水平鉱山リング チェーンの接続に使用され、スクレーパー コンベアとプラウの接続にも使用でき、フラット リングまたは垂直リングとして使用できます。
●取り付け面とロック面がきれいであることを確認してください。
●摩耗や損傷がないか定期的に確認してください。
●2つのハーフリングをチェーンに差し込んで接続し、中間の固定ピンを打ち込んで緩み止めをします。
● 3 か月ごと、または 100 万トンの石炭検査を完了する
● 2 つの接続リンクに他のアクセサリを挿入することはできません。
製品ショー:
ホットタグ: マイニング チェーン コネクタ、平板ピン チェーン リンク、マイニング チェーン接続リンク、マイニング チェーン用平板ピン チェーン リンク、マイニング チェーン用平板ピン チェーン リンク、MT/T99-1997 平板ピン チェーン リンク
その他の関連製品表示:

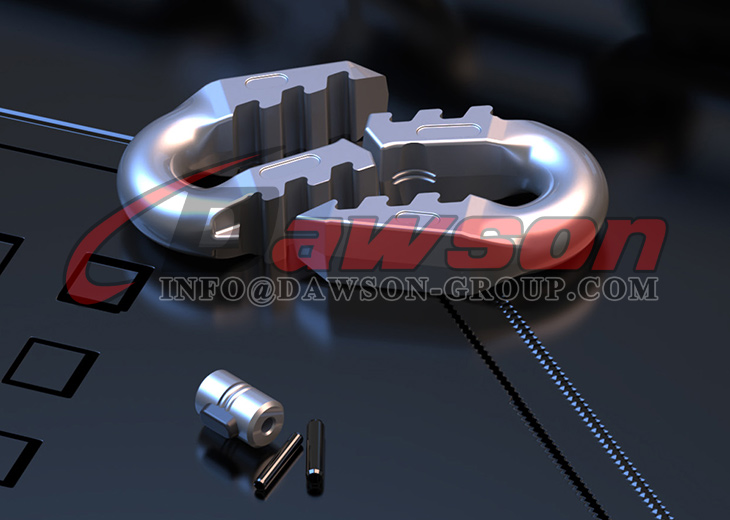

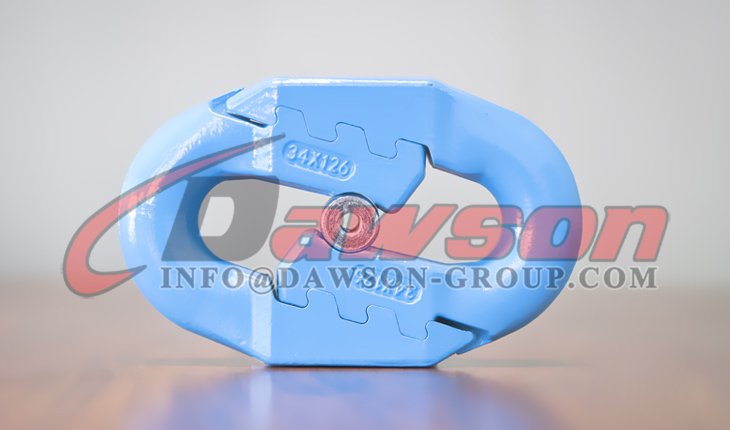

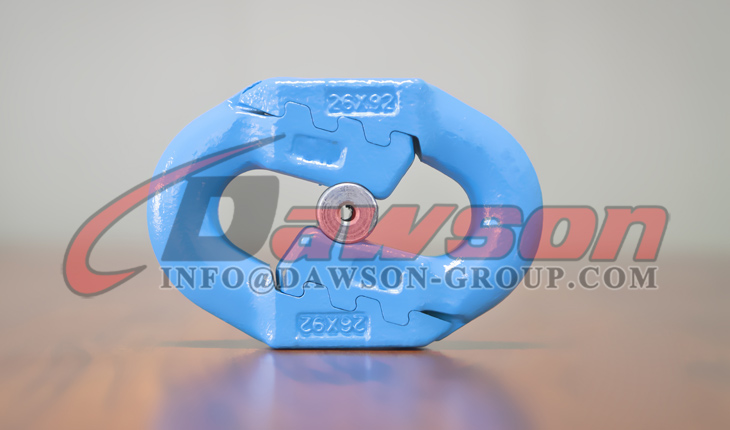

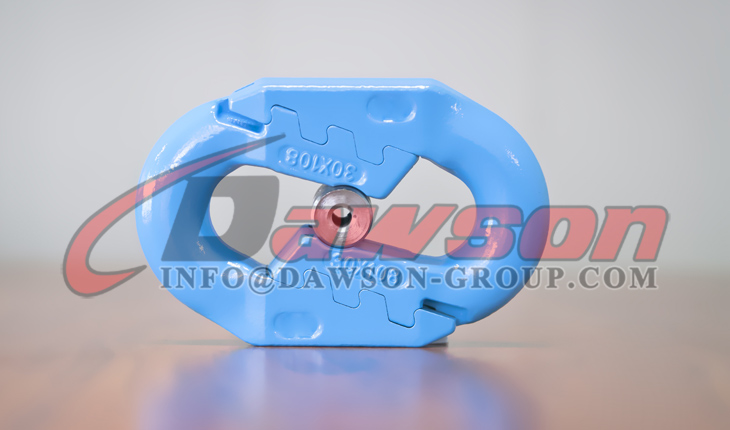

 DIN 22258-1 標準 26×92 マイニング チェーン コネクタ - フラット タイプ コネクタ(SL) |  DIN 22258-1 規格 30×108 マイニングチェーンコネクタ - フラットタイプコネクタ(SL) |  DIN 22258-1 標準 34×126 マイニング チェーン コネクタ - フラット タイプ コネクタ(SL) |
インストールプロセス:

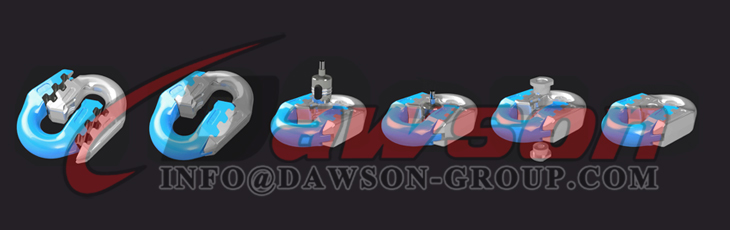

フラットタイプコネクタ（SL）の組立は上図の通りです。
炭鉱のスクレーパーおよびスラグ抽出装置の重要な付属品として、コネクタは大きな周期支持力と高い稼働率を備えています。作動過程において、張力、チェーン、石炭ブロック、スプロケットとの摩擦を受け、ミネラルウォーターにより浸食されます。
合理的な幾何学的サイズを備えた DAWSON マイニング チェーン リンク コネクタは、荒加工、中仕上げ、仕上げ、熱処理、プレストレッチ、ショット ブラストなどのプロセスを経て、高強度、高靭性、耐摩耗性、耐食性、優れた冷間曲げ能力を備えています。高い破断力およびその他の包括的な機械的特性。
