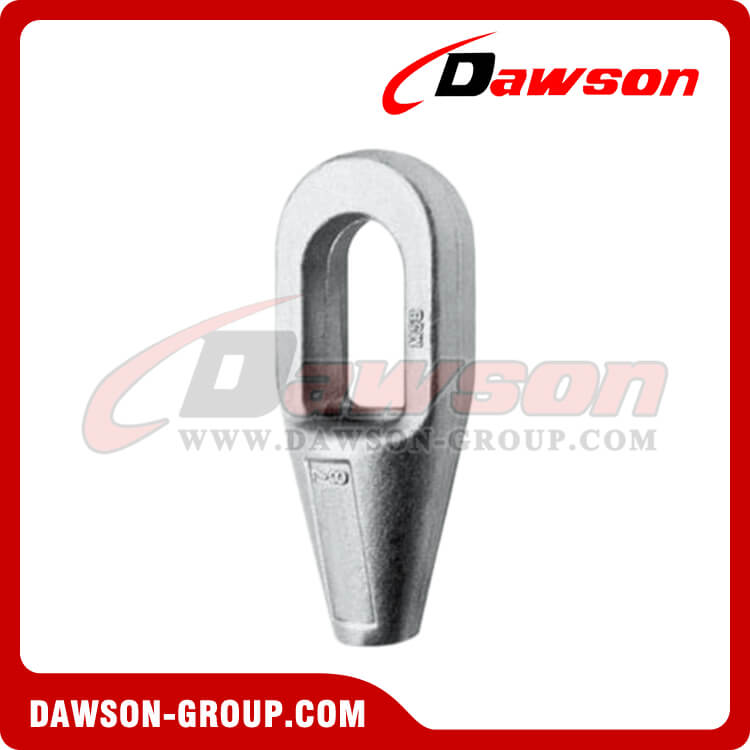

Dawson スチール ワイヤ ロープ ø 8 mm ~ ø 102 mm 用のクローズド スペルター ソケット。スペルター ソケット終端の効率評価は、ワイヤ ロープのカタログ強度に基づいて 100% です。
特徴:
鍛造鋼ソケットは38 mmまで、鋳造合金鋼は40 mmから102 mmまで。
40 mm 以上のすべての鋳鋼ソケットは磁粉検査と超音波検査が行われます。
特注で実証試験も可能です。
スペルター ソケット終端の効率評価は、ワイヤ ロープのカタログ強度に基づいて 100% です。
定格は、6x7、6x19、または 6x37、IPS または XIP (EIP)、XXIP (EEIP)、RRL、FC、または IWRC ワイヤー ロープでの推奨使用に基づいています。
最小数のワイヤ (例: 1x7) で構成されるストランドでは、ソケット バスケットの長さがストランド直径の 5 倍またはワイヤ直径の 50 倍のどちらか大きい方になるように特別な考慮が必要です。
ご要望に応じて、自己着色/非亜鉛メッキバージョンもご利用いただけます。
規格:フェドスペック RR-S-550D TYPE B。
材質:ワイヤーロープΦ8mmから最大38mmまでの鍛造鋼。ø 40mm からの鋳造合金鋼。

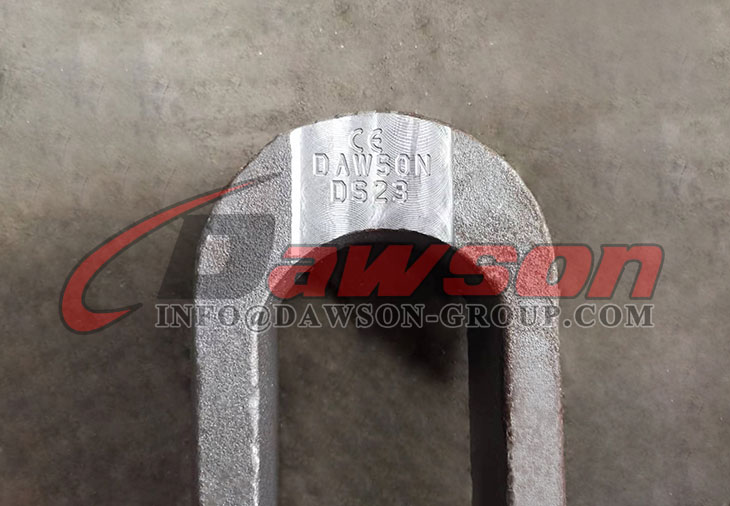

マーキング: メーカーおよびバッチ番号
仕上げ: 亜鉛メッキ。
安全係数: 5:1

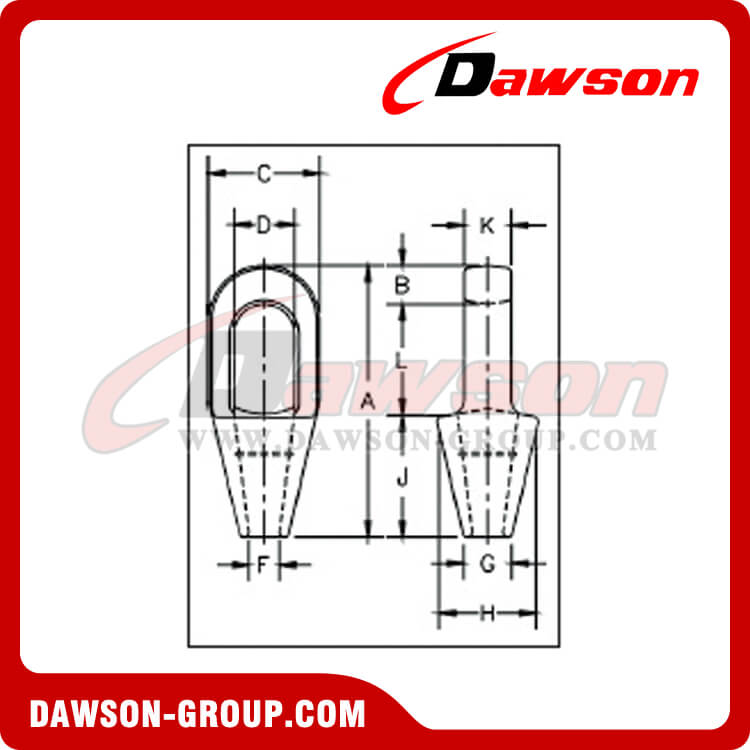

ロープ径(で。)** | 構造ストランド径(で。) | 在庫No. | 重さ それぞれ (ポンド) | 寸法 (インチ) | ||||||||||
DG-417 ガルブ。 | DS-417 SC | A | B | C | D* | F | G | H | J | K | L | |||
1/4 | - | DG-CS0416 | DS-CS04161 | 0.50 | 4.50 | 0.50 | 1.50 | .88 | 0.38 | 0.69 | 1.56 | 2.25 | .50 | 1.75 |
5/16~3/8 | - | DG-CS0516 | DS-CS05161 | 0.75 | 4.88 | 0.62 | 1.69 | .97 | 0.50 | 0.81 | 1.69 | 2.25 | .69 | 2.00 |
7/16~1/2 | - | DG-CS0716 | DS-CS07161 | 1.50 | 5.44 | 0.69 | 2.00 | 1.16 | 0.56 | 0.94 | 1.88 | 2.50 | .88 | 2.25 |
9/16~5/8 | 1/2 | DG-CS0916 | DS-CS09161 | 2.50 | 6.31 | 0.81 | 2.63 | 1.41 | 0.69 | 1.12 | 2.38 | 3.00 | 1.00 | 2.50 |
3/4 | 9/16~5/8 | DG-CS1216 | DS-CS12161 | 4.25 | 7.56 | 1.06 | 3.00 | 1.66 | 0.81 | 1.25 | 2.75 | 3.56 | 1.25 | 3.00 |
7/8 | 11/16~3/4 | DG-CS1416 | DS-CS14161 | 7.25 | 8.75 | 1.25 | 3.63 | 1.88 | 0.94 | 1.50 | 3.25 | 4.00 | 1.50 | 3.50 |
1 | 13/16~7/8 | DG-CS1616 | DS-CS16161 | 10.50 | 9.88 | 1.38 | 4.13 | 2.30 | 1.13 | 1.75 | 3.75 | 4.44 | 1.75 | 4.00 |
1-1/8 | 15/16 -1 | DG-CS1816 | DS-CS18161 | 14.25 | 11.00 | 1.50 | 4.50 | 2.56 | 1.25 | 2.00 | 4.13 | 5.00 | 2.00 | 4.50 |
1-1/4 -1-3/8 | 1-1/16 -1-1/8 | DG-CS2016 | DS-CS20161 | 19.75 | 12.12 | 1.63 | 5.30 | 2.81 | 1.50 | 2.25 | 4.75 | 5.50 | 2.25 | 5.00 |
1-1/2 | 1-3/16 - 1-1/4 | DG-CS2416 | DS-CS24161 | 29.20 | 13.94 | 1.94 | 5.33 | 3.19 | 1.63 | 2.75 | 5.25 | 6.00 | 2.50 | 6.00 |
**1-5/8 | 1-5/16 - 1-3/8 | DG-CS2616 | DS-CS26161 | 36.00 | 15.13 | 2.13 | 5.75 | 3.25 | 1.75 | 3.00 | 5.50 | 6.50 | 2.75 | 6.50 |
**1-3/4 ~ 1-7/8 | 1-7/16 ~ 1-5/8 | DG-CS2816 | DS-CS28161 | 57.25 | 17.25 | 2.19 | 6.75 | 3.75 | 2.00 | 3.13 | 6.38 | 7.50 | 3.00 | 7.56 |
**2 - 2-1/8 | 1-11/16 - 1-3/4 | DG-CS3216 | DS-CS32161 | 79.00 | 19.50 | 2.44 | 7.63 | 4.38 | 2.25 | 3.75 | 7.38 | 8.50 | 3.25 | 8.56 |
**2-1/4 ~ 2-3/8 | 1-13/16 - 1-7/8 | DG-CS3616 | DS-CS36161 | 105.00 | 21.13 | 2.63 | 8.50 | 5.00 | 2.50 | 4.00 | 8.25 | 9.00 | 3.63 | 9.50 |
**2-1/2 - 25/8 | 1-15/16 - 2-1/8 | DG-CS4016 | DS-CS40161 | 140.00 | 23.50 | 3.12 | 9.50 | 5.50 | 2.88 | 4.50 | 9.25 | 9.75 | 4.00 | 10.62 |
**2-3/4 ~ 2-7/8 | 2-3/16 - 2-7/16 | DG-CS4416 | DS-CS44161 | 220.00 | 25.38 | 3.12 | 10.75 | 6.25 | 3.12 | 4.88 | 10.19 | 11.00 | 4.88 | 11.25 |
**3 - 3-1/8 | 2-1/2~2-5/8 | DG-CS4816 | DS-CS48161 | 276.00 | 27.00 | 3.25 | 11.50 | 6.75 | 3.38 | 5.25 | 11.50 | 12.00 | 5.25 | 11.75 |
**3-1/4 ~ 3-3/8 | 2-3/4~2-7/8 | DG-CS5216 | DS-CS52161 | 313.00 | 29.25 | 4.00 | 12.25 | 7.25 | 3.62 | 5.75 | 12.25 | 13.00 | 5.75 | 12.25 |
**3-1/2~3-5/8 | 3 - 3-1/8 | DG-CS5616 | DS-CS56161 | 400.00 | 31.00 | 4.00 | 13.00 | 7.75 | 3.88 | 6.50 | 13.00 | 14.00 | 6.25 | 13.00 |
** 3-3/4 - 4 | - | DG-CS6016 | DS-CS60161 | 542.00 | 33.25 | 4.25 | 14.25 | 8.50 | 4.25 | 7.25 | 14.25 | 15.00 | 7.00 | 14.00 |
最新で安いものを購入することを歓迎します ドーソン 高張力鋼クローズドスペルターソケット DG-417 スチールワイヤーロープ用、鍛造鋼ソケット~38MM、鋳造合金鋼40MM~102MM 私たちの工場から。当社は中国の大手メーカーおよびサプライヤーの 1 つであり、卸売サービスと OEM サービスを割引価格で提供しています。CE認証を取得した当社在庫の中国製製品は高品質かつ低価格です。ぜひ無料サンプルを入手してください。

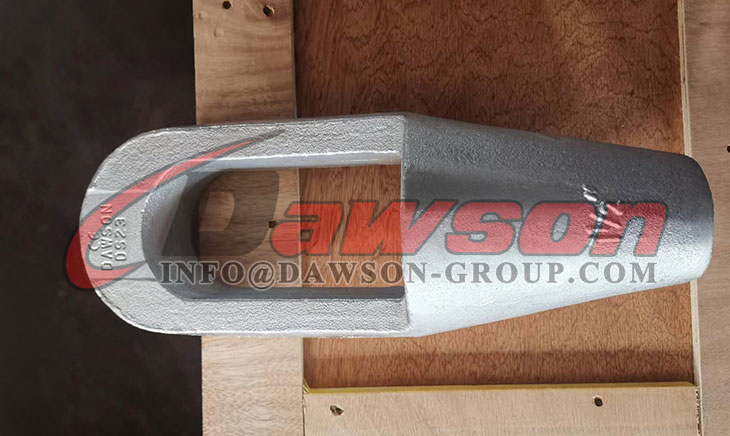

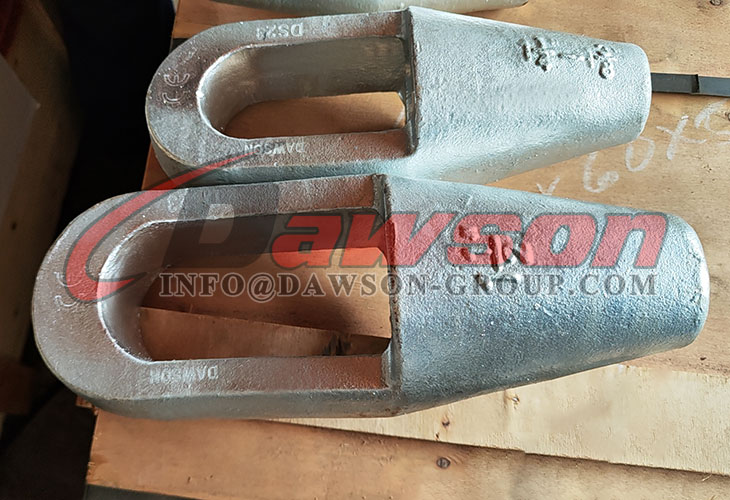

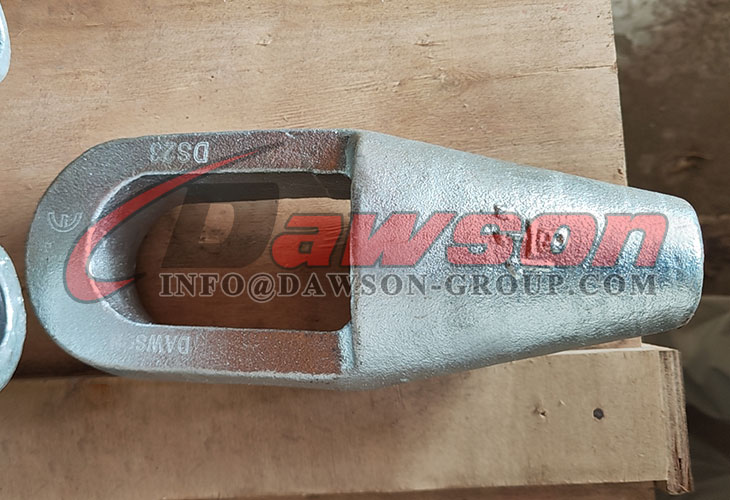

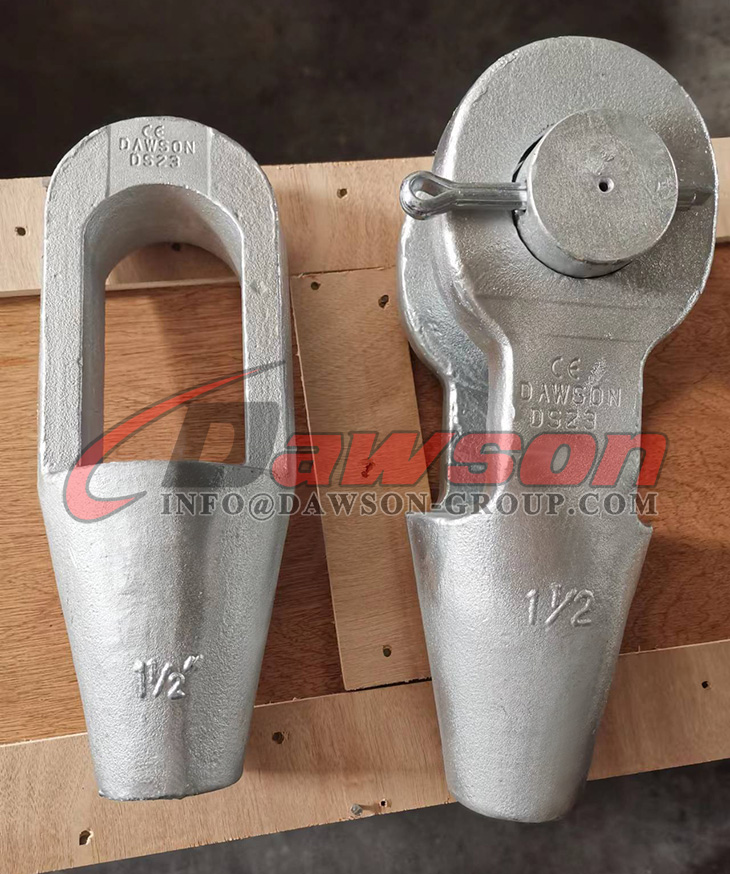

製品ショー:
その他の関連製品:
ワイヤーロープソケット | |
ワイヤーロープファーストコネクター | 回り止めセット |
アメリカ標準ウェッジジョイント | ウェッジジョイント |
ワイヤーロープ注ぐスリング | 高張力鋼鋳造ワイヤーロープ用クローズドスペルターソケット |
高張力鋼鋳造オープン スペルター ワイヤー ロープ ソケット | DS172 鍛造U型ワイヤロープソケット |

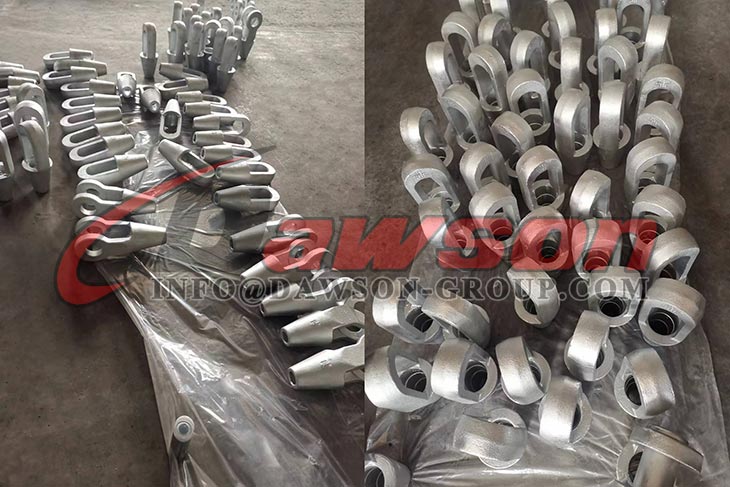

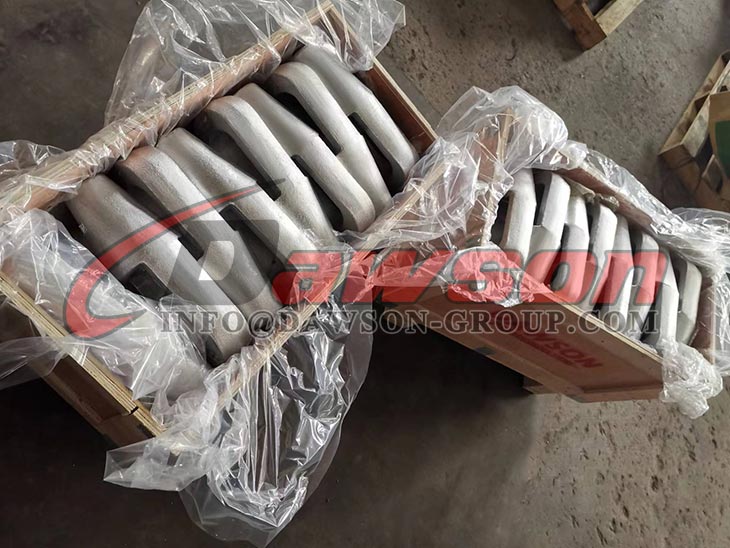

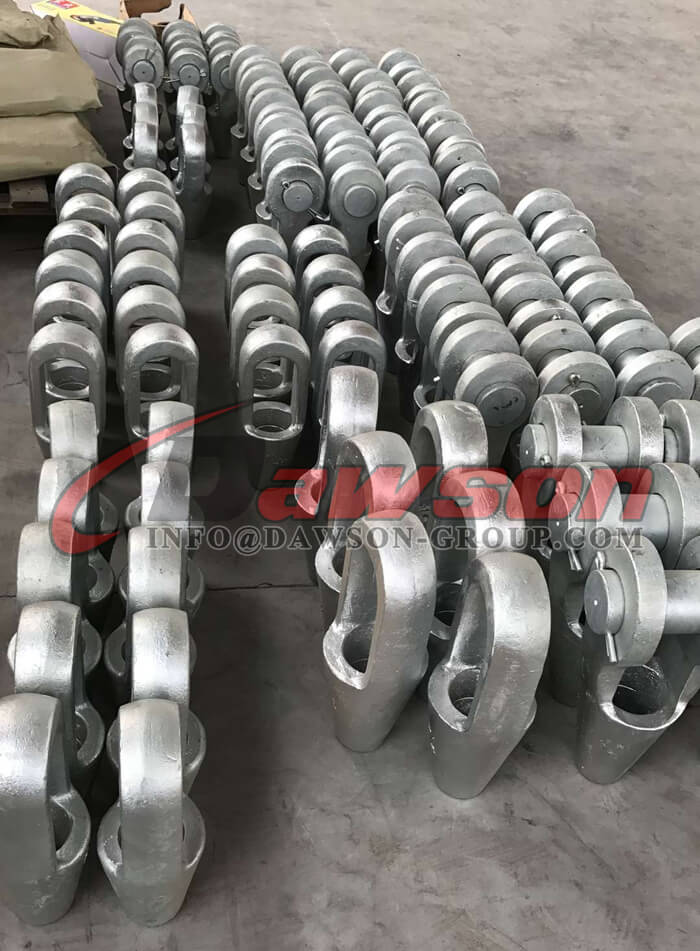

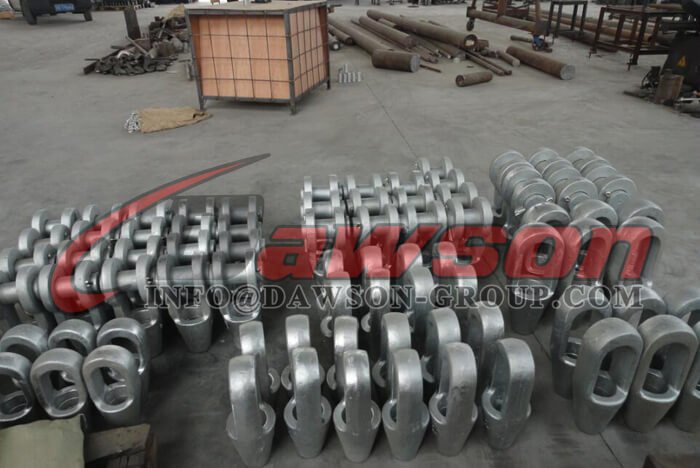

パッケージと工場ショー:
