EN1677 に基づくトン単位の使用荷重制限
 |  |  |  | |||
| のために 鎖 サイズ んん | トン | β 0～45° α 0～90° | 45°-60° 90°-120° | β 0～45° α 0～90° | 45°～60° 90°-120° | |
| 6 7 8 | 1.12 1.5 2.0 | 1.6 2.12 2.8 | 1.12 1.5 2.0 | 2.36 3.15 4.25 | 1.7 2.24 3.0 | 1.8 2.5 3.15 |
| 10 13 16 | 3.15 5.3 8.0 | 4.25 7.5 11.2 | 3.15 5.3 8.0 | 6.7 11.2 17.0 | 4.75 8.0 11.5 | 5.0 8.5 12.5 |
| 19 20 22 26 | 11.2 12.5 15.0 21.2 | 16.0 17.0 21.2 30.0 | 11.2 12.5 15.0 21.2 | 23.6 26.5 31.5 45.0 | 17.0 19.0 22.4 31.5 | 18.0 20.0 23.6 33.5 |
| 32 | 31.5 | 45.0 | 31.5 | 67.0 | 47.5 | 50.0 |

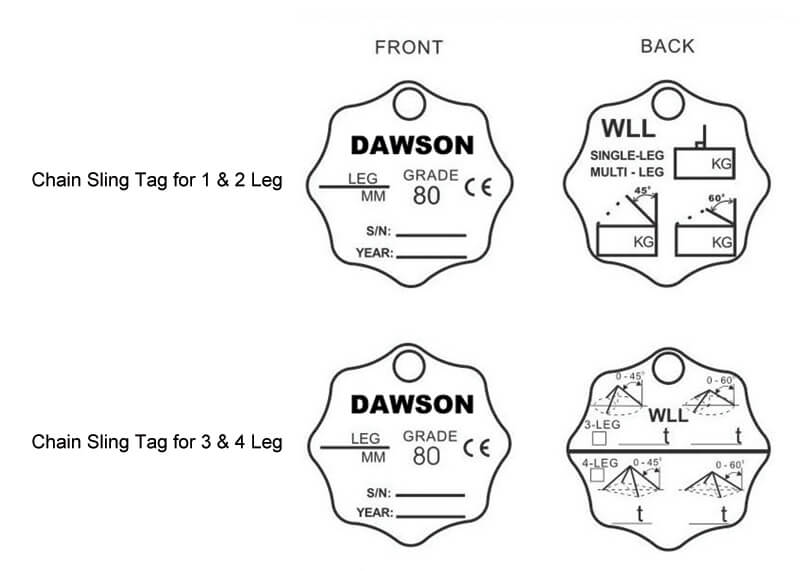

安全使用荷重タグ
チェーンスリングの選択
このカタログにはチェーンのサイズごとの最大使用荷重の限界を記載しております。これらの評価は理想的な条件に基づいていますが、実際の作業条件は大きく異なる場合があります。すべての吊り上げ用途は、必要なスリングのサイズ、種類、タイプを決定するために、有能な担当者によって評価される必要があります。
| マルチレッグスリングの場合、レッグ間の角度が重要です。反対の図に示すように、脚の間の角度が増加すると、各脚の実際の張力が増加します。このため、すべての汎用チェーンスリングには、90° での使用に基づいた定格が与えられています。角度。脚の間の角度は 120° を超えてはなりません。 |  |
| クレーンのフックと積荷の間の距離は「ヘッドルーム」として知られています。特定のヘッドルームが必要な場合は、反対側に示すように、脚の間の角度が増加するにつれてチェーンスリングの「リーチ」も増加する必要があります。 |  |
| チェーンスリングの到達距離は上下の端子金具の座面間距離となります。一般に「ベアリング間」として知られるこの距離は、スリングを注文する際に引用する必要があります。短縮クラッチをスリングに取り付けることでリーチを調整できるため、スリングの汎用性が高まります。 |  |
異常なアプリケーション
特殊な玉掛け方法および条件に対する推奨荷重係数。
通常、シングル チェーンの WLL に適用される係数。
温度負荷: チェーン温度に適用可能
| -40° に 200 ℃ | 200 ℃ に 300 ℃ | 300 ℃ に 400 ℃ |
| 1 | 0.9 | 0.75 |
エッジローディング：荷物の吊り上げや荷物の固縛に適用されます。
いつも：
• チェーンスリングは正しく保管し、取り扱ってください。
• 使用前および保管する前に、チェーンスリングと付属品を点検してください。
• 裏面に記載されている安全な玉掛け方法に従ってください。
• スリングを慎重に取り付け、鋭利な端から保護し、フックを荷物の外側に向けて配置します。
• スリング配置に正しいモード係数を適用します。
• バックフリーレッグをマスターリンクに引っ掛けます。
一度もない：
• 一体型チェーンクラッチ以外の方法でスリングレッグを短くしようとします。
• ハンマーまたはウェッジチェーンスリングまたはその付属品を所定の位置に押し込みます。
• フックの先端を持ち上げます。
• サプライヤーに相談せずに、チェーンスリングを化学物質、特に酸性条件にさらすこと。
• チェーンスリングは、供給者に相談せずに、200°C を超える温度またはマイナス 40°C 未満の温度で使用してください。
・衝撃ロードチェーンスリング。
正しいスリングの選択
チェーンスリングは、さまざまな材質グレード、サイズ、アセンブリで入手できます。使用するスリングを選択し、リフトを計画します
以下を考慮して:
使用するスリングのタイプ - エンドレス、シングル、2、3、または 4 本脚。
容量 - スリングは、荷重とスリング方法に応じて十分な長さと強度を備えていなければなりません。
玉掛け方法にモード係数を適用します。
脚の長さの調整が必要な場合は、チェーン短縮クラッチ付きのスリングを選択してください。
200°C を超える温度またはマイナス 40°C 未満の温度で使用する場合は、供給元の指示を参照してください。
スリングが化学薬品、特に酸や酸性ガスと接触する可能性がある場合は、供給業者にご相談ください。
マルチレッグスリングの場合、レッグ間の角度は 30° 未満であってはならず、またはマークされた最大値を超えてはなりません。
マルチレッグスリングは、脚の間の角度が増加するにつれて増加するグリップ力を荷重に及ぼします。
を考慮する必要があります。
チェーンスリングの保管と取り扱い
損傷または汚染されたスリングを保管場所に戻さないでください。乾燥して清潔で、腐食から保護されている必要があります。
チェーンスリングは床に置かずにラックに保管してください。保管場所は乾燥していて清潔で、スリングに害を及ぼす可能性のある汚染物がないことが必要です。チェーンスリングを改造、改造、修理しないでください。そのような問題については有資格者に依頼してください。サプライヤーの明示的な承認なしに、チェーンスリングに亜鉛メッキをしたり、他のメッキ処理を施したりしないでください。
チェーンスリングを安全に使用するために
装置の使用法、玉掛け手順、適用されるモード要因を理解していない限り、吊り上げ作業を行わないでください。
欠陥のあるスリングや付属品は使用しないでください。
チェーンスリングやフィッティングを所定の位置に強制したり、ハンマーやウェッジで押し込んだりしないでください。自由にフィットする必要があります。正しく噛み合っているか確認してください 備品や家電製品。
マルチレッグスリングのフックを荷物の外側に向けて配置します。
フックの先端を持ち上げないでください。また、チェーンがねじれたり、結び目になったりしないようにしてください。
フリーレッグをマスターリンクにバックフックして、レッグが誤って係合したり、その他の理由で固定されることを防ぎます。 危険になる。
荷重は安定して受け止め、衝撃荷重を避けてください。
吊り荷を放置したまま放置しないでください。エリア外に緊急非常線が張られている。
使用中の点検と保守
メンテナンスの必要性は最小限です。チェーンスリングを清潔に保ち、腐食から保護してください。
チェーンスリングを定期的に検査し、次のような欠陥がある場合は、スリングを専門家に依頼して徹底的な点検を依頼してください。 検査: 判読できないマーク。フィッティングの歪み。リンクが磨耗、伸び、曲がったり、ねじれたりする。効果のない安全装置。チェーンや継手に見られる切り傷、切り傷、えぐり、ひび割れ、腐食、熱による変色、またはその他の明らかな欠陥。
G80 チェーンスリング、グレード 80 チェーンリフティングスリング、1 レッグチェーンリフティングスリング中国工場、G80 チェーンリフティングスリングサプライヤー、リフティング用チェーンスリング、2 脚チェーンスリング、トリプルレッグ G80 チェーンスリング、マルチレッグ付きグレード 80 チェーンスリング、競争力価格 G80 チェーンスリング、卸売中国チェーンスリング、リフティングチェーンスリング一括、G80 チェーンスリング中国輸出業者、割引チェーンリフティングスリングを購入

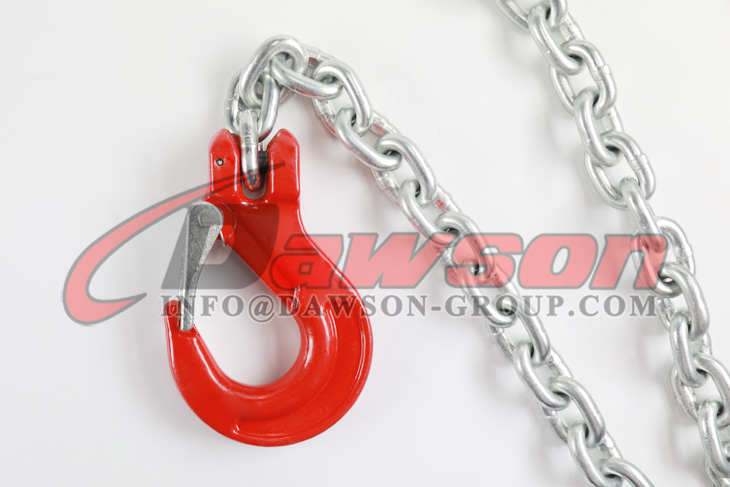

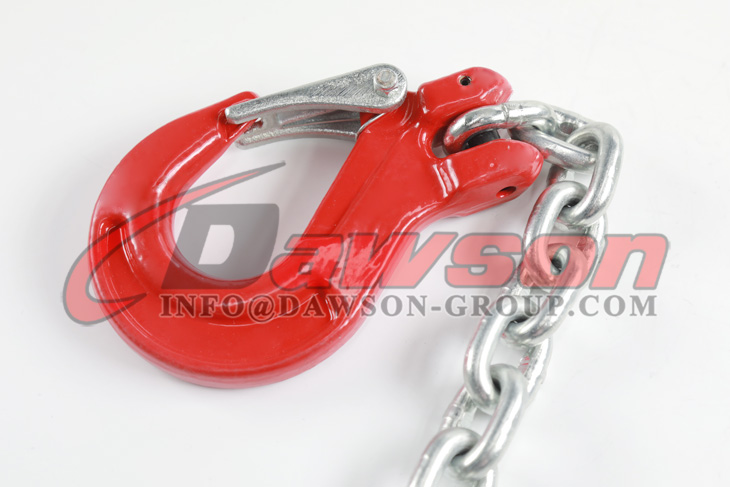

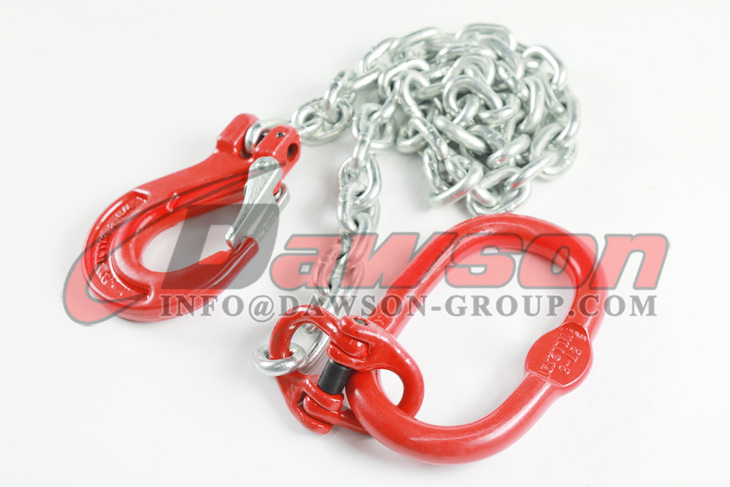

製品ショー:

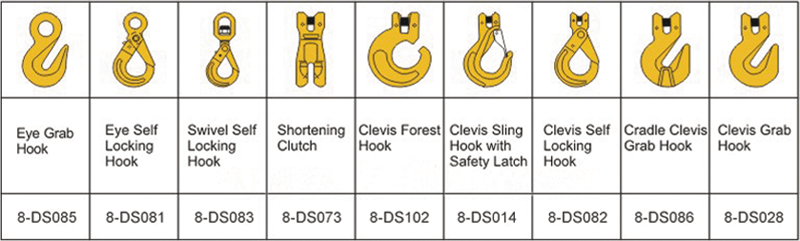

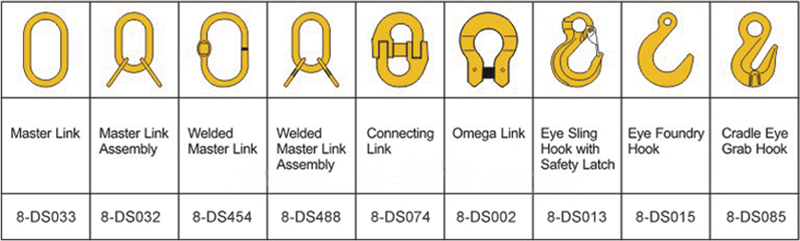

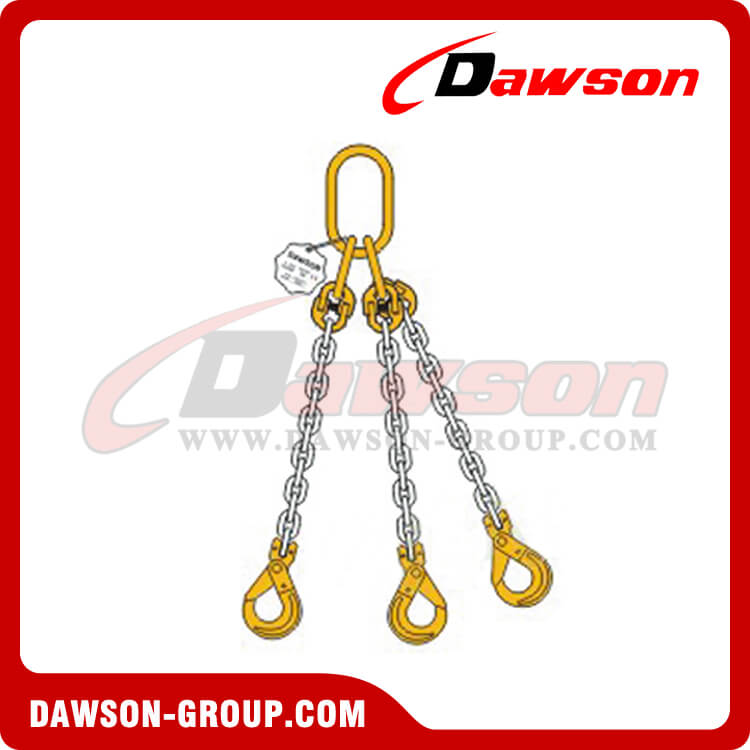

その他の関連商品について G80 ドゥーレ レッグ チェーン スリング:

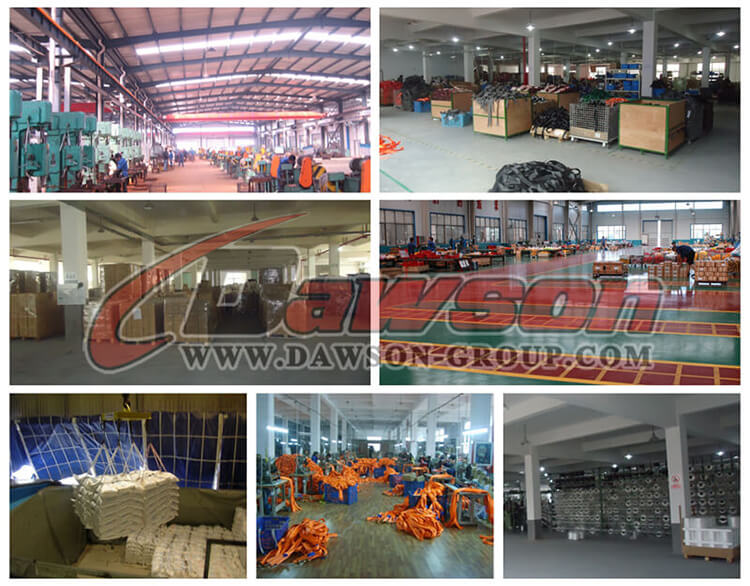

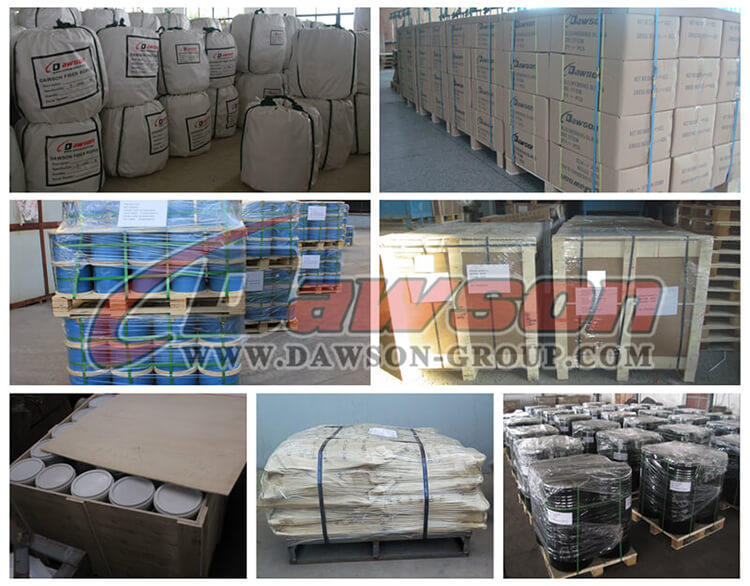

工場およびパッケージショー:
