グレード 100 グレード 80 グレード 63 10-34MM 高強度マイニング ラウンド リンク チェーン / グレード D グレード C グレード B 高強度マイニング ラウンド リンク チェーン

1. グレード: 100 (グレード D)、  80(グレードC)、63(グレードB)

2.サイズ: 34*126mm

3. アプリケーション:  スクレーパーコンベヤ、スクレーパーローダー

4.負荷下での疲労、疲労数は30000サイクル以上。

5.材質: 合金鋼

6.色: 塗装/スラッシュオイル

7.標準: ISO 9001 / GB/T 12718-2009 / DIN 22252:2001



鉱山用高張力鋼チェーン（丸チェーン）は高品質の素材を使用しています。製造工程には、切断、曲げ、ショットブラスト、フラッシュバット溶接、一次整流、熱処理、最終整流、長さ検査、特性スポット検査、表面腐食処理、保管などが含まれます。性能を確保するための耐摩耗性、耐腐食性。

GB/T 12718-2009 および DIN22252:2001 規格の要件を満たす高強度チェーンは、コンベヤおよびトラクション システムに使用できます。



用途: スクレーパーコンベヤ、スクレーパーローダー

材質：高級合金鋼。

品質グレード：G100（グレードD）、G80（グレードC）、G63（グレードB）。

予張力荷重は耐荷重の 90% を超えるものとします。

B：50～250N/mm2、C：50～250N/mm2、D：50～250N/mm2

負荷疲労、疲労回数 30000 サイクル以上。

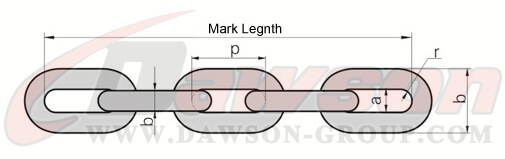

サイズと重量

仕様(mm)	ピッチ		幅(mm)		マークの長さ		単位長さあたりの重量
d×p	p(mm)	許容範囲	a  んん	b  んん	5×p	許容範囲	≈kg/m
10×40	40	±0.5	12	34	200	±0.7	1.9
14×50	50	±0.5	17	48	250	±0.88	4.0
18×64	64	±0.6	21	60	320	±1.22	6.6
22×86	86	±0.9	26	74	430	±1.51	9.5
26×92	92	±0.9	30	86	460	±1.60	13.7
30×108	108	±1.0	34	98	540	±1.89	18.0
34×126	126	±1.2	38	109	630	±2.21	22.7

機械的性質

仕様(mm)	試験荷重(KN)			最大実験値(%)			分。破断力(KN)			全破断伸び(%)
	グレードB	卒業生C	卒業生	グレードB	卒業生C	卒業生	グレードB	卒業生C	卒業生	グレードB	卒業生C	卒業生
10×40	85	100	130	1.4	1.6	1.9	110	130	160	12	12	12
14×50	150	200	250	1.4	1.6	1.9	190	250	310	12	12	12
18×64	260	330	410	1.4	1.6	1.9	320	410	510	12	12	12
22×86	380	490	610	1.4	1.6	1.9	480	610	760	12	12	12
26×92	540	680	850	1.4	1.6	1.9	670	850	1060	12	12	12
30×108	710	900	1130	1.4	1.6	1.9	890	1130	1410	12	12	12
34×126	900	1160	1450	1.4	1.6	1.9	1140	1450	1810	12	12	12

製品仕様：

10×40MM G100 溶接リンクチェーン、14×50MM G100 溶接リンクチェーン、18×64MM G100 溶接リンクチェーン、22×86MM G100 溶接リンクチェーン、26×92MM G100 溶接リンクチェーン、30×108MM G100 溶接リンクチェーン、34× 126MM G100 溶接リンク チェーン

10×40MM G80 溶接リンク チェーン、14×50MM G80 溶接リンク チェーン、18×64MM G80 溶接リンク チェーン、22×86MM G80 溶接リンク チェーン、26×92MM G80 溶接リンク チェーン、30×108MM G80 溶接リンク チェーン、34× 126MM G80 溶接リンク チェーン

10×40MM G63 溶接リンクチェーン、14×50MM G63 溶接リンクチェーン、18×64MM G63 溶接リンクチェーン、22×86MM G63 溶接リンクチェーン、26×92MM G63 溶接リンクチェーン、30×108MM G63 溶接リンクチェーン、34× 126MM G63 溶接リンク チェーン

10×40MM グレード100マイニングチェーン、14×50MM グレード100マイニングチェーン、18×64MM グレード100マイニングチェーン、22×86MM グレード100マイニングチェーン、26×92MM グレード100マイニングチェーン、30×108MM グレード100マイニングチェーン、34× 126MM グレード 100 マイニング チェーン

10×40MM グレード 80 マイニング チェーン、14×50MM グレード 80 マイニング チェーン、18×64MM グレード 80 マイニング チェーン、22×86MM グレード 80 マイニング チェーン、26×92MM グレード 80 マイニング チェーン、30×108MM グレード 80 マイニング チェーン、34× 126MM グレード 80 マイニング チェーン

10×40MM グレード 63 マイニング チェーン、14×50MM グレード 63 マイニング チェーン、18×64MM グレード 63 マイニング チェーン、22×86MM グレード 63 マイニング チェーン、26×92MM グレード 63 マイニング チェーン、30×108MM グレード 63 マイニング チェーン、34× 126MM グレード 63 マイニング チェーン

最新で安いものを購入することを歓迎します ドーソン 当社の工場から鍛造超合金鋼を採掘したラウンドリンクチェーン。当社は中国の大手メーカーおよびサプライヤーの 1 つであり、卸売サービスと OEM サービスを割引価格で提供しています。CE認証を取得した当社在庫の中国製製品は高品質かつ低価格です。ぜひ無料サンプルを入手してください。

詳細については、  ご連絡ください。Eメール：info@dawson-group.com

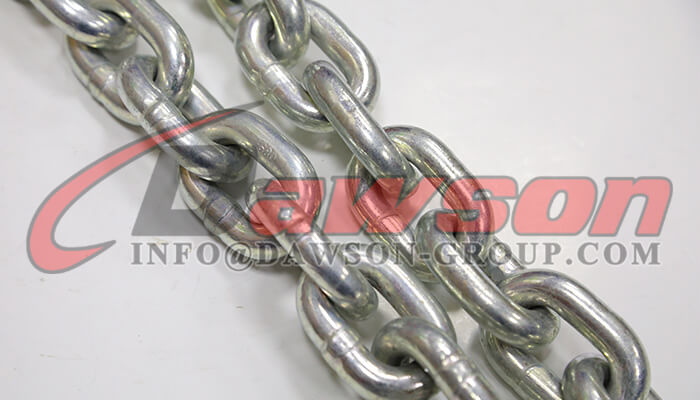

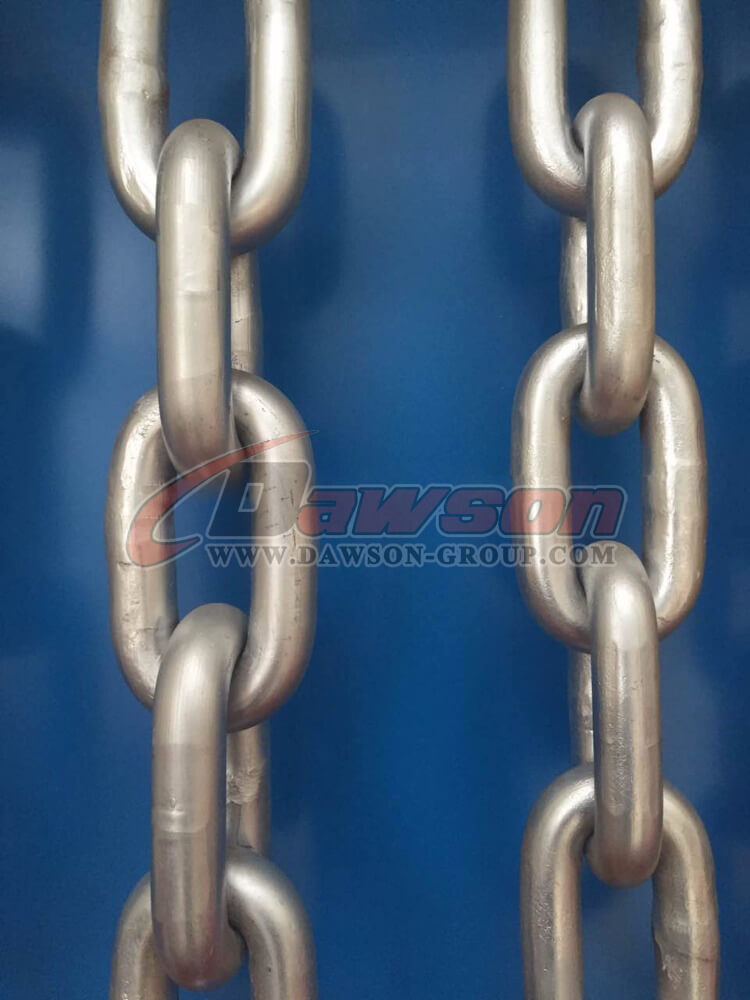

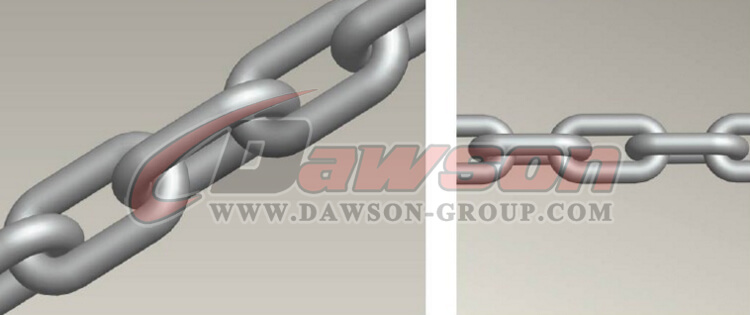

製品ショー:
