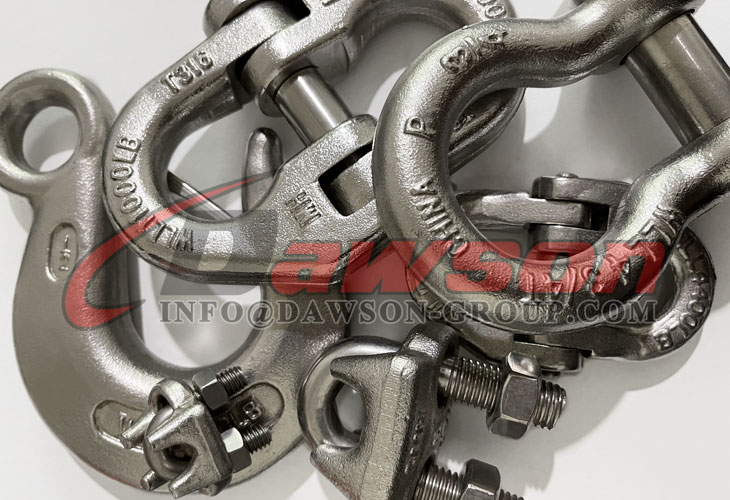

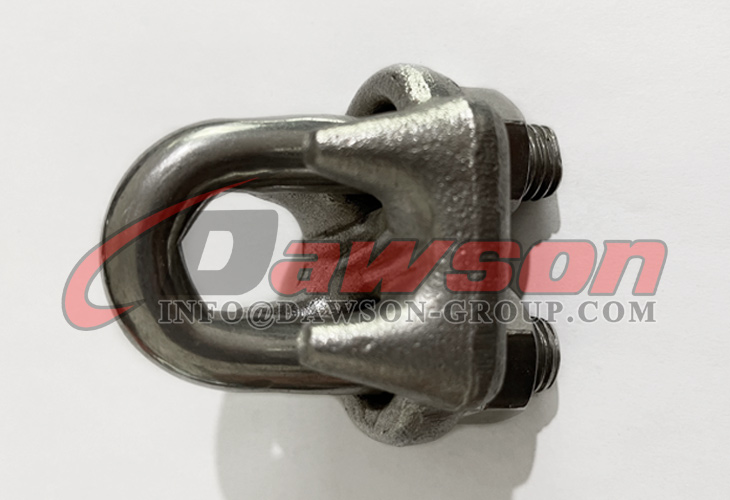

ドロップ鍛造ワイヤー ロープ クリップ、ステンレス鋼 316 ワイヤー ロープ クランプ、U ボルト

ステンレス鋼 316 ドロップ鍛造ワイヤー ロープ クリップ、ワイヤー ロープ クランプ、U ボルト
- Dawson Group Ltd. - 中国メーカー、サプライヤー、工場

応用

ワイヤ ロープ クリップは、ワイヤ ロープのアイ ループ接続や完全なループ、ソケット接続やスプライシングが不可能な場合、または一時的なジョイントが必要な場合の端と端の接続に使用されます。

範囲

Dawson は、EN 13411-5 や DIN ワイヤ ロープ クリップなど、特別に標準化されたモデルで幅広いワイヤ ロープ クリップを提供しています。他のワイヤーロープクリップも幅広く提供しています

デザイン

ドーソン ワイヤ ロープ クリップは落とし込み鍛造で、ワイヤ ロープをクリップ内で適切に締め付けるための溝付きブリッジが付いています。DIN ワイヤ ロープ クリップには、溝のない可鍛性ベースが付いています。

ワイヤー ロープ クリップには通常、次のマークが付いています。

• メーカーのシンボル   - 例: ドーソン

• ワイヤーロープの直径（ミリメートルまたはインチ）   - 例: 13 または 1/2 インチ

• トレーサビリティコード   - 例: DS21

使用説明書

ワイヤ ロープ クリップは使用前に検査して、次のことを確認する必要があります。

• すべてのマーキングが判読可能であること。

• 正しい寸法のワイヤ ロープ クリップが選択されていること。

• ナットやその他のロック システムが振動して位置がずれることはありません。

• ワイヤ ロープ クリップに傷、えぐれ、亀裂がないこと。

• ワイヤ ロープ クリップの性能に影響を与える可能性があるため、機械加工、溶接、加熱、曲げなどによるワイヤ ロープ クリップの改造、修理、再成形は絶対に行わないでください。

ワイヤロープクリップは、下図のようにワイヤロープに取り付けてください。ワイヤ ロープ クリップのブリッジは常にロープの耐荷重部分に配置する必要があります。クリップの U ボルトは、ロープの終端とも呼ばれるロープの尾部に配置する必要があります。以下の手順に従って、必要最小限のクリップを取り付けることができるように、ワイヤ ロープの長さを十分に折り返してください。

図 1 に従って、最初のクリップは、折り返されたロープの尾部またはロープの行き止まりから 1 ブリッジ幅の位置に配置する必要があります。指定されたトルクでナットを締めます。

2 番目のクリップは、シンブルに直接当てて配置する必要があります。クリップを正しく締めると、ワイヤ ロープの外側ワイヤが損傷しないように注意してください (図 2)。ナットをしっかりと締めますが、規定トルクまでは締めません。

次のクリップは、図 3 に従って、クリップ幅の少なくとも 1.5​​ 倍、最大でクリップ幅の 3 倍だけ離れるように、最初と 2 番目のクリップの間のワイヤ ロープ上に配置する必要があります。

ロープに軽い張力を加え、指定されたトルクに達するまですべてのナットを交互に均等に締めます。

組み立て後、ロープを使用する前に、規定のトルクでナットをさらに締める必要があります。アセンブリに初めて荷重を加えた後、トルク値を確認し、必要に応じて修正する必要があります。ナットの締め直しは、10,000 サイクル (頻繁な使用)、20,000 サイクル (中程度の使用)、または 50,000 サイクル (軽い使用) で行う必要があります。サイクルが不明な場合は、有能な担当者が期間を設定できます (例: 3 か月ごと、6 か月ごと、毎年)。

特定のロープ サイズに適用するトルク値とクリップの最小数を次の表に示します。

直径ワイヤーロープ	直径ワイヤーロープ	分。クリップは必要ありません	折り返すロープの長さ	トルク値	トルク値
インチ	んん		んん	Nm	フィートポンド
1/8	3-4	2	85	6.1	4.5
3/16	5	2	95	10.2	7.5
1/4	6-7	2	120	20.3	15
5/16	8	3	133	40.7	30
3/8	9-10	3	165	61	45
7/16	11	3	178	88	65
1/2	12-13	3	292	88	65
9/16	14-15	3	305	129	95
5/8	16	3	305	129	95
3/4	18-20	4	460	176	130
7/8	22	4	480	305	225
1	24-26	5	660	305	225
1-1/8	28-30	6	860	305	225
1-1/4	32-34	7	1120	488	360
1-3/8	36	7	1120	488	360
1-1/2	38-40	8	1370	488	360
1-5/8	41-42	8	1470	583	430
1-3/4	44-46	8	1550	800	590
2	48-52	8	1800	1017	750
2-1/4	56-58	8	1850	1017	750
2-1/2	62-65	9	2130	1017	750
2-3/4	68-72	10	2540	1017	750
3	75-78	10	2690	1627	1200

表 1、一般的に EN 13411-5 タイプ B に準拠するドーソン ワイヤ ロープ クリップ、必要な数とトルク値

直径ワイヤーロープ	分。クリップは必要ありません	トルク値	トルク値
んん		Nm	フィートポンド
5	3	2	1.5
6.5	3	3.5	2.6
8	4	6	4.4
10	4	9	6.6
12	4	20	14.8
13	4	33	24.3
14	4	33	24.3
16	4	49	36
19	5	68	50
22	5	107	79
26	5	147	108
30	6	212	156
34	6	296	218
40	6	363	268

表 2、一般的に EN 13411-5 タイプ A に準拠するワイヤ ロープ クリップ、必要な数とトルク値

ワイヤ ロープ クリップを使用してワイヤ ロープを終端処理する効率は、ロープ上のクリップの正しい配置と、クリップの適切な取り付けと締め付けに依存します。ナットの締め付けが不十分であったり、ワイヤ ロープ クリップの数が不十分であると、使用中にロープの端がクリップから滑り落ちる可能性があります。

ロープへのクリップの取り付けは、次のようなさまざまな状況によって影響を受ける可能性があります。

• ナットはネジ山に対してしっかりと固定されていますが、ブリッジに対しては締め付けられていない可能性があります。

• ゴミ、油、または腐食生成物によるねじ山の汚染。ナットが正しく締め付けられなくなる可能性があります。

鍛造ワイヤ ロープ クリップは、可鍛性鋳鉄製クリップよりも座面が広く、安定した強度が得られます。

EN 13411-5 規格に準拠したワイヤ ロープ クリップの適切な用途には、適切な安全係数を考慮して有資格者によって評価された静荷重の吊り下げおよび使い捨ての吊り上げ作業が含まれます。

ワイヤー ロープ クリップは次の用途には使用しないでください。

• 鉱山内でロープを巻き上げる。

• 製鉄所および圧延機のクレーン用のロープドライブ。

• 他のロープドライブでのロープの永久固定。

• 吊り上げ装置の操作における荷重吊り下げ装置のロープ終端。ただし、特別な用途向けに製造され 1 回のみ使用される吊り上げ具の場合は除く。

ワイヤー ロープ クリップは、使用する国の安全基準に従って定期的に検査する必要があります。これは、使用中の製品が摩耗、誤用、過負荷などの影響を受ける可能性があり、材料構造の変形や変化につながる可能性があるため必要です。検査は少なくとも 6 か月ごとに行う必要があり、製品が厳しい動作条件で使用される場合はさらに頻繁に行う必要があります。

ワイヤーロープクリップ
亜鉛鋳造ワイヤロープクリップ、亜鉛メッキ	BS462 溶融亜鉛メッキ可鍛性ワイヤロープクリップ
オーストラリアタイプ溶融可鍛性ワイヤロープクリップ	ヨーロピアンタイプドロップ鍛造クリップ
JIS型ドロップ鍛造ワイヤロープクリップ JIS-B2809	ガルブ。可鍛性ワイヤロープクリップ タイプB
ガルブ。可鍛性ワイヤロープクリップ タイプA	Din 1142 ガルブ。可鍛性ワイヤロープクリップ
Din 741 ガルブ。可鍛性ワイヤロープクリップ	USタイプ可鍛性ワイヤロープクリップ

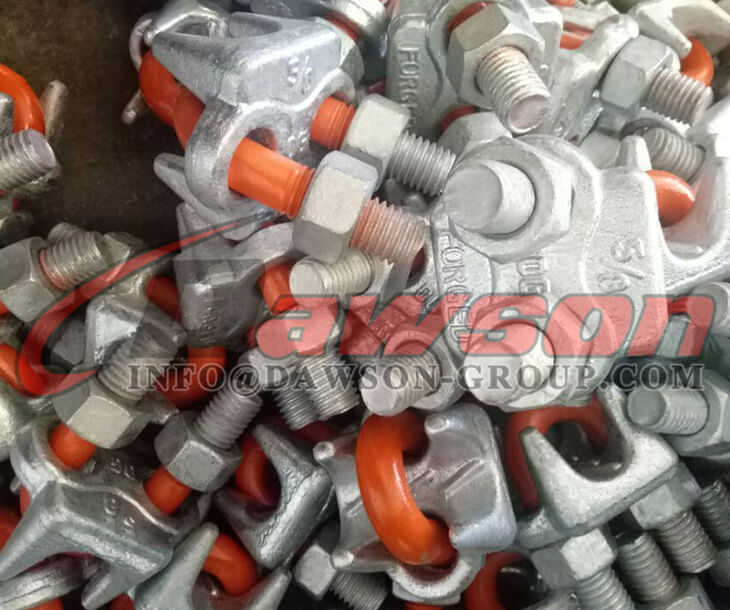

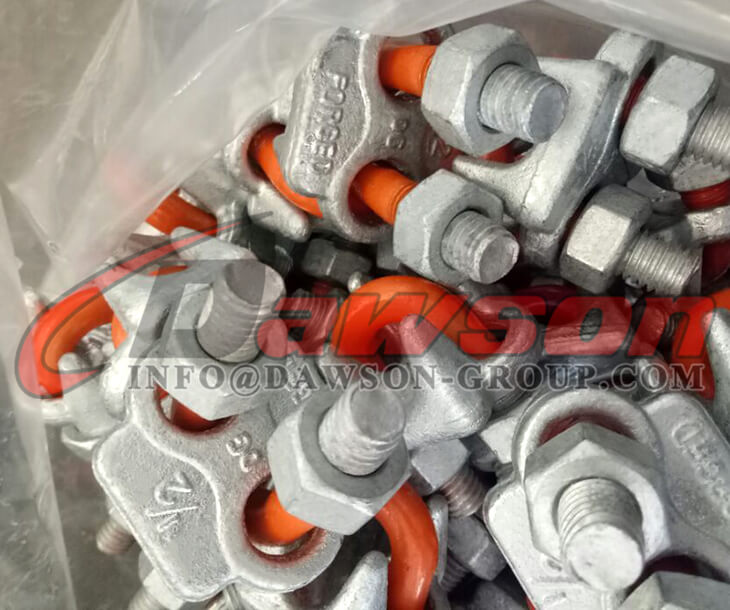

イタリア型ドロップ鍛造ワイヤロープクリップ	アメリカン タイプ US タイプ ドロップ鍛造ヘビーデューティ ワイヤ ロープ クリップ
EN13411-5 可鍛性ワイヤ ロープ クリップ	二相ワイヤロープクリップ
亜鉛メッキシンプレックスワイヤーロープクリップ	ドロップ鍛造フィストグリップクリップ/ワイヤーロープクリップ
