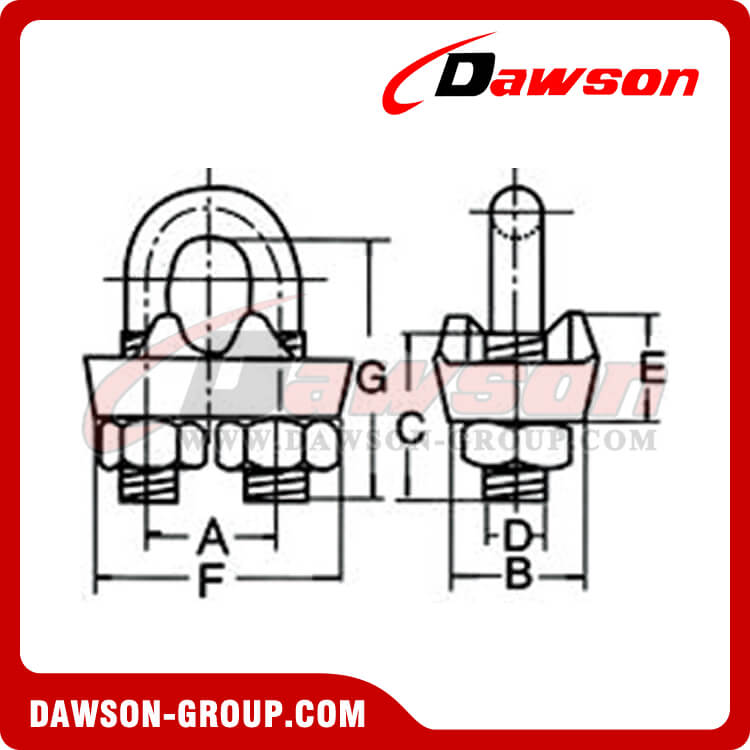

サイズ mm | ああ | Bmm | Cmm | Dmm | Emm | Fmm | Gmm |
6 | 13 | 14 | 16 | 6 | 11 | 25 | 24 |
8 | 17 | 18 | 21 | 8 | 14 | 33 | 32 |
9 | 20.5 | 23 | 25 | 10 | 18 | 40 | 38 |
11 | 24 | 28 | 31 | 12 | 22 | 48 | 46 |
13 | 28.5 | 32 | 36 | 14 | 25 | 56 | 54 |
14 | 30 | 32 | 36 | 14 | 25 | 58 | 56 |
16 | 32 | 32 | 38 | 14 | 25 | 60 | 60 |
19 | 37 | 37 | 43 | 16 | 29 | 69 | 70 |
21 | 41 | 41 | 49 | 18 | 32 | 77 | 78 |
22 | 43 | 41 | 49 | 18 | 32 | 79 | 81 |
26 | 49 | 46 | 56 | 20 | 36 | 89 | 92 |
29 | 52 | 46 | 57 | 20 | 36 | 92 | 98 |
応用
ワイヤ ロープ クリップは、ワイヤ ロープのアイ ループ接続や完全なループ、ソケット接続やスプライシングが不可能な場合、または一時的なジョイントが必要な場合の端と端の接続に使用されます。
範囲
Dawson は、EN 13411-5 や DIN ワイヤ ロープ クリップなど、特別に標準化されたモデルで幅広いワイヤ ロープ クリップを提供しています。他のワイヤーロープクリップも幅広く提供しています
デザイン
ドーソン ワイヤ ロープ クリップは落とし込み鍛造で、ワイヤ ロープをクリップ内で適切に締め付けるための溝付きブリッジが付いています。DIN ワイヤ ロープ クリップには、溝のない可鍛性ベースが付いています。
ワイヤー ロープ クリップには通常、次のマークが付いています。
• メーカーのシンボル - 例: ドーソン
• ワイヤーロープの直径 (mm またはインチ) - 例: 13 または 1/2 インチ
• トレーサビリティコード - 例: DS21
使用説明書
ワイヤ ロープ クリップは使用前に検査して、次のことを確認する必要があります。
• すべてのマーキングが判読できること。
• 正しい寸法のワイヤ ロープ クリップが選択されていること。
• ナットやその他のロック システムが振動して位置がずれることはありません。
• ワイヤ ロープ クリップに傷、えぐれ、亀裂がないこと。
• ワイヤ ロープ クリップの性能に影響を与える可能性があるため、機械加工、溶接、加熱、曲げなどによるワイヤ ロープ クリップの改造、修理、再成形は絶対に行わないでください。
ワイヤロープクリップは、下図のようにワイヤロープに取り付けてください。ワイヤ ロープ クリップのブリッジは常にロープの耐荷重部分に配置する必要があります。クリップの U ボルトは、ロープの終端とも呼ばれるロープの尾部に配置する必要があります。以下の手順に従って、必要最小限のクリップを取り付けることができるように、ワイヤ ロープの長さを十分に折り返してください。
図 1 に従って、最初のクリップは、折り返されたロープの尾部またはロープの行き止まりから 1 ブリッジ幅の位置に配置する必要があります。指定されたトルクでナットを締めます。
2 番目のクリップは、シンブルに直接当てて配置する必要があります。クリップを正しく締めると、ワイヤ ロープの外側ワイヤが損傷しないように注意してください (図 2)。ナットをしっかりと締めますが、規定トルクまでは締めません。
次のクリップは、図 3 に従って、クリップ幅の少なくとも 1.5 倍、最大でクリップ幅の 3 倍だけ離れるように、最初と 2 番目のクリップの間のワイヤ ロープ上に配置する必要があります。
