圧縮ストランドワイヤロープ構造（8×K19S-IWRC）

ワイヤーロープスリングの用途

ヒッチ

1. 垂直- 垂直または直線の取り付けは、スリングを使用して吊り上げフックまたはその他の装置を荷物に接続するだけです。スリングの最大定格荷重を使用できますが、それを超えることはありません。このようなリフトでは、スリングを損傷する可能性がある回転を防ぐためにタグラインを使用する必要があります。スプライスを手で押し込んだワイヤ ロープ スリングは、スリングが回転すると解けて失敗する可能性があります。

2. チョーカー- チョーカー ヒッチ構成では、スリングの定格容量が 20 ～ 25 パーセント減少します。負荷がぶら下がっている場合、通常のチョーク角度は約 135°です。チョーク角度が 120°未満の場合は、チョーカー定格容量の調整が必要です (下図を参照)。チョーク エンジェルをできるだけ正確に決定するには、細心の注意を払う必要があります。以下の表に示すように、定格容量の減少は大幅です。



   チョーカーヒッチ

定格容量の調整

むせさせる  IWRCとファイバーコアロープ

角度       の割合

（度）    チョーカーの定格容量

120以上        100

  90-120          87

  60-89            74

  30-59            62

29まで         49



角度調整

角度が 120° 未満の場合のチョーカー ヒッチのスリングの定格容量調整。135°を超えるチョーク角度は不安定なので使用しないでください。


3. バスケット- バスケットヒッチは、脚が荷物に取り付けられる角度によって課される制限内で、スリングの 2 本の脚の間に荷重を均等に分散します (スリング角度の説明を参照)。

バスケットヒッチ

容量調整

    角度                      シングルレッグの割合

（度）                          容量

       90                                      200

       60                                      170

       45                                      140

       30                                      100



角度

バスケット ヒッチは、スリングの脚が垂直である場合、および D/d 比が 25:1 で垂直である場合にのみ、スリング レッグの 2 倍の容量があります。ANSI B30.9 による D/d>25:1。

警告： ユーザーが該当する指示と製品警告を読んで理解しない限り、このカタログに記載されている製品を使用しないでください、または使用を許可しないでください。リクエストに応じて情報を入手できます。

リービング

負荷への接続を回転させると、接続フィッティングの負荷が 2 倍も増加します。

リーブしないでください。

トリプルおよびクワッド レッグ スリング

トリプルレッグスリングは、重心が接続ポイントの中心にあり、レッグが適切に調整されている場合に限り、ダブルレッグよりも 50% 多くの容量を持ちます (荷重の均等な分担)。

クワッドレッグスリングは安定性を向上させますが、吊り上げ能力は向上しません。

重心(COG)

ピックポイントに対する重心の位置は重要な考慮事項です。

COGとスリングローディング

垂直に持ち上げる場合、右の最初の図のように、重心がピック ポイント間に等間隔にある場合、荷重は均等に分散されます。荷物の重量が 10,000 ポンドの場合、各スリングの耐荷重は 5,000 ポンドになります。各シャックルとアイボルトにも 5,000 ポンドの荷重がかかります。

2 番目の図のように、重心がピック ポイント間で等間隔に配置されていない場合、スリングとフィッティングは均等に荷重を負担しません。重心に最も近いピックポイントに接続されたスリングが最大の荷重を支えます。Sling 2 が COG に最も近いです。負荷を最も多く占めることになります。

スリング2 = 10,000 × 8   /（8+2）= 8,000

スリング1 = 10,000 × 2 /（8+2）= 2,000

警告： ユーザーが該当する指示と製品の警告を読んで理解しない限り、カタログ内の製品を使用しないでください、または使用を許可しないでください。リクエストに応じて情報を入手できます。

スリング角度

スリング角度 (荷重角度とも呼ばれます) は、水平面とスリングの脚または本体の間で測定された角度です。この角度は非常に重要であり、スリングの定格容量に劇的な影響を与える可能性があります (下の図を参照)。右に示すように、この角度が減少すると、各脚にかかる負荷が増加します。この原則は、1 本のスリングを使用して斜めに引っ張る場合、バスケット ヒッチで使用する場合、または複数脚のブリッジ スリングを使用する場合に当てはまります。30°未満のスリング角度は使用しないでください。

角度と荷重

角度と応力

バケツ2杯の水をどうやって運ぶの？これらの図は、脚がさまざまな角度で荷物に取り付けられているときにスリングにかかる​​応力を表しています。

             荷重角度係数

スリング角度                   荷重角度

度(A°)                 係数 =L/H

   90                              1.00

   60                             1.155

   50                             1.305

   45                             1.414

   30                             2.00

 スリングの各脚にかかる荷重=

(荷重÷2)×荷重角度係数

ANSI B30.9 では、30° 未満の水平スリング角度の使用を推奨しません。

ホットタグ: スチールワイヤーロープ中国メーカー, ワイヤーロープ中国サプライヤー, 圧縮ストランドワイヤロープ, 亜鉛メッキ鋼線ロープ,  8×K19S-IWRCスチールワイヤーロープ, 高品質のスチールワイヤーロープ, スチールワイヤーロープ中国工場, スチールワイヤーロープ中国輸出業者, 低価格のスチールワイヤーロープ

スチールワイヤーロープ
圧縮ストランドワイヤロープ構造(35(W)×K7)	圧縮より線ワイヤロープ構造(18×K7-WSC)
圧縮ストランドワイヤロープ構造(15×K7-IWRC)	圧縮ストランドワイヤロープ構造（8×K19S-IWRC）
圧縮ストランドワイヤロープ構造（6×K19S-IWRC）	圧縮より線ワイヤロープ構造(6×K7-FC)
4心平角ワイヤロープ構造(4V×39S+5FC)	多層構造無回転スチールワイヤロープ(34×7+FC)
多層構造無回転スチールワイヤロープ（35W×7本）	多層構造無回転スチールワイヤロープ(17×7+FC)

ワイヤーロープ破断試験機:

スチールワイヤーロープの応用:

スチールワイヤーロープカタログダウンロード：

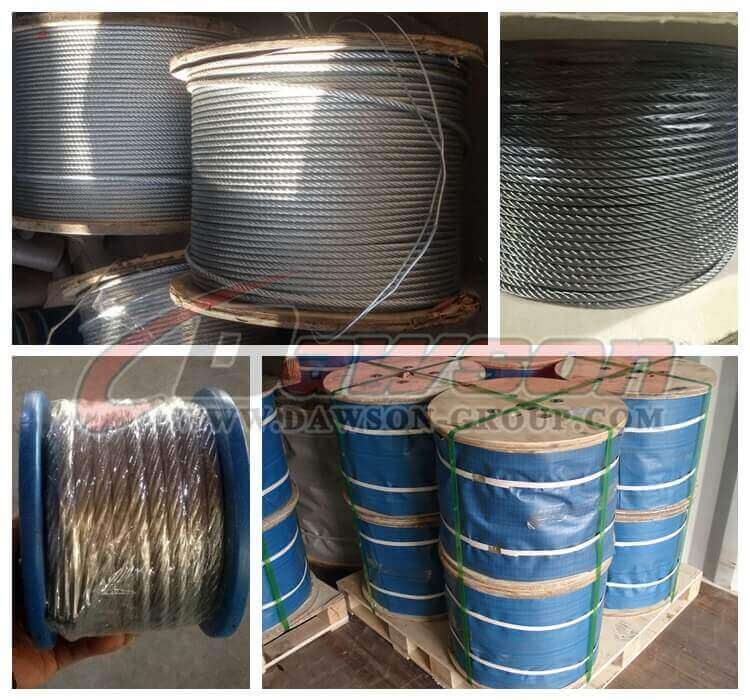

ファクトリー&パッケージショー:
