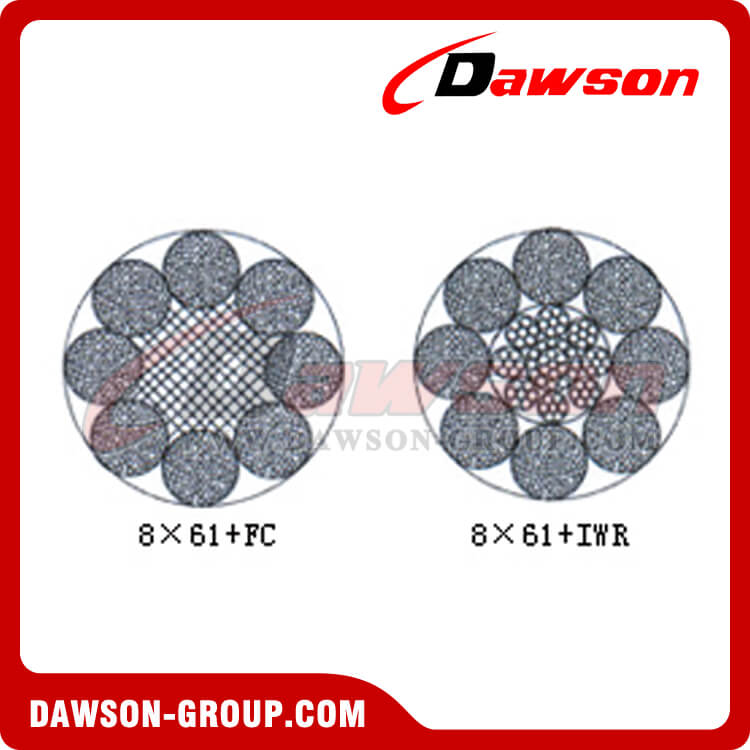

| 呼び径 | おおよその重量 | ロープの公称引張強さ (MP)A) |
| 1570 | 1670 | 1770 | 1870 | 1960 |
| ロープの最小破断荷重 |
| D | 許容誤差 | FC | IWR/IWS | FC | IWR/IWS | FC | IWR/IWS | FC | IWR/IWS | FC | IWR/IWS | FC | IWR/IWS |
| んん | % | kg/100m | KN |
8
16
20
26
30
32
36
40 |
+4
-1 | 22.80
91.20
143.00
241.00
321.00
365.00
462.00
570.00 | 26.56
106.00
166.00
280.00
374.00
425.00
538.00
664.00 | 27.30
110.00
171.00
289.00
385.00
438.00
554.00
684.00 | 32.30
129.00
202.00
341.00
454.00
516.00
654.00
807.00 | 29.10
116.00
182.00
307.00
409.00
466.00
589.00
727.00 | 34.30
138.00
215.00
363.00
483.00
549.00
695.00
858.00 | 30.80
123.00
193.00
326.00
434.00
493.00
624.00
771.00 | 36.40
146.00
228.00
384.00
512.00
582.00
737.00
910.00 | 32.60
131.00
204.00
344.00
458.00
521.00
660.00
814.00 | 38.40
154.00
240.00
406.00
541.00
615.00
778.00
961.00 | 34.20
137.00
214.00
361.00
480.00
546.00
691.00
853.00 | 40.30
161.00
252.00
426.00
567.00
645.00
816.00
1007.00 |
46
50
56
60
66
70 | | 754.00
890.00
1117.00
1282.00
1551.00
1745.00 | 880.80
1038.00
1302.00
1494.00
1808.00
2034.00 | 904.00
1068.00
1339.00
1538.00
1860.00
2093.00 | 1066.00
1260.00
1580.00
1815.00
2196.00
2470.00 | 962.00
1136.00
1425.00
1636.00
1979.00
2226.00 | 1135.00
1341.00
1682.00
1930.00
2336.00
2627.00 | 1020.00
1204.00
1510.00
1734.00
2098.00
2360.00 | 1203.00
1420.00
1782.00
2046.00
2475.00
2785.00 | 1077.00
1272.00
1596.00
1832.00
2216.00
2493.00 | 1271.00
1501.00
1883.00
2161.00
2615.00
2942.00 | 1129.00
1333.00
1672.00
1920.00
2323.00
2613.00 | 1331.00
1573.00
1974.00
2265.00
2741.00
3083.00 |
主な用途：デリック、吊り上げ、引抜などの各種装置。
ワイヤーロープスリングの用途
ヒッチ
1. 垂直- 垂直または直線の取り付けは、スリングを使用して吊り上げフックまたはその他の装置を荷物に接続するだけです。スリングの最大定格荷重を使用できますが、それを超えることはありません。このようなリフトでは、スリングを損傷する可能性がある回転を防ぐためにタグラインを使用する必要があります。スプライスを手で押し込んだワイヤ ロープ スリングは、スリングが回転すると解けて失敗する可能性があります。
2. チョーカー- チョーカー ヒッチ構成では、スリングの定格容量が 20 ～ 25 パーセント減少します。負荷がぶら下がっている場合、通常のチョーク角度は約 135°です。チョーク角度が 120°未満の場合は、チョーカー定格容量の調整が必要です (下図を参照)。チョーク エンジェルをできるだけ正確に決定するには、細心の注意を払う必要があります。以下の表に示すように、定格容量の減少は大幅です。
チョーカーヒッチ
定格容量の調整
むせさせる IWRCとファイバーコアロープ
角度 の割合
（度） チョーカーの定格容量
120以上 100
90-120 87
60-89 74
30-59 62
29まで 49
角度調整
角度が 120° 未満の場合のチョーカー ヒッチのスリングの定格容量調整。135°を超えるチョーク角度は不安定なので使用しないでください。
3. バスケット- バスケットヒッチは、脚が荷物に取り付けられる角度によって課される制限内で、スリングの 2 本の脚の間に荷重を均等に分散します (スリング角度の説明を参照)。
バスケットヒッチ
容量調整
角度 シングルレッグの割合
（度） 容量
90 200
60 170
45 140
30 100
角度
バスケット ヒッチは、スリングの脚が垂直である場合、および D/d 比が 25:1 で垂直である場合にのみ、スリング レッグの 2 倍の容量があります。ANSI B30.9 による D/d>25:1。
警告： ユーザーが該当する指示と製品警告を読んで理解しない限り、このカタログに記載されている製品を使用しないでください、または使用を許可しないでください。リクエストに応じて情報を入手できます。
リービング
負荷への接続を回転させると、接続フィッティングの負荷が 2 倍も増加します。
リーブしないでください。
トリプルおよびクワッド レッグ スリング
トリプルレッグスリングは、重心が接続ポイントの中心にあり、レッグが適切に調整されている場合に限り、ダブルレッグよりも 50% 多くの容量を持ちます (荷重の均等な分担)。
クワッドレッグスリングは安定性を向上させますが、吊り上げ能力は向上しません。
重心(COG)
ピックポイントに対する重心の位置は重要な考慮事項です。
COGとスリングローディング
垂直に持ち上げる場合、右の最初の図のように、重心がピック ポイント間に等間隔にある場合、荷重は均等に分散されます。荷物の重量が 10,000 ポンドの場合、各スリングの耐荷重は 5,000 ポンドになります。各シャックルとアイボルトにも 5,000 ポンドの荷重がかかります。
2 番目の図のように、重心がピック ポイント間で等間隔に配置されていない場合、スリングとフィッティングは均等に荷重を負担しません。重心に最も近いピックポイントに接続されたスリングが最大の荷重を支えます。Sling 2 が COG に最も近いです。負荷を最も多く占めることになります。
スリング 2 = 10,000 × 8 /（8+2）= 8,000
スリング1 = 10,000 × 2 /（8+2）= 2,000
警告： ユーザーが該当する指示と製品の警告を読んで理解しない限り、カタログ内の製品を使用しないでください、または使用を許可しないでください。リクエストに応じて情報を入手できます。
スリング角度
スリング角度 (荷重角度とも呼ばれます) は、水平面とスリングの脚または本体の間で測定された角度です。この角度は非常に重要であり、スリングの定格容量に劇的な影響を与える可能性があります (下の図を参照)。右に示すように、この角度が減少すると、各脚にかかる負荷が増加します。この原則は、1 本のスリングを使用して斜めに引っ張る場合、バスケット ヒッチで使用する場合、または複数脚のブリッジ スリングを使用する場合に当てはまります。30°未満のスリング角度は使用しないでください。
角度と荷重
角度と応力
バケツ2個の水をどうやって運ぶの？これらの図は、脚がさまざまな角度で荷物に取り付けられているときにスリングにかかる応力を表しています。
荷重角度係数
スリング角度 荷重角度
度(A°) 係数 =L/H
90 1.00
60 1.155
50 1.305
45 1.414
30 2.00
スリングの各脚にかかる荷重=
(荷重/2)×荷重角係数
ANSI B30.9 では、30° 未満の水平スリング角度の使用を推奨しません。
警告： ユーザーが該当する指示と製品の警告を読んで理解しない限り、カタログ内の製品を使用しないでください、または使用を許可しないでください。リクエストに応じて情報を入手できます。
